ПВТ100 – промышленный датчик температуры и влажности. Осуществляет непрерывный мониторинг относительной влажности и температуры неагрессивной газовой среды, преобразуя измеренные значения в два независимых унифицированных сигнала тока 4…20 мА. Передача вычисленных значений осуществляется посредством интерфейса RS-485 по протоколу Modbus RTU.
Датчик температуры и влажности ПВТ100 состоит из двух компонентов. Электронные компоненты прибора находятся в прочном влагозащищенном корпусе из пластика. Выносной зонд служит непосредственно для измерений и представляет собой корпус в форме цилиндра, в который помещен чувствительный элемент – однокристальный сенсор цифрового типа.
Кристалл из термореактивного полимера имеет встроенную функцию формирования сигнала. В отличие от традиционных аналогов, в которых используются резистивные или емкостные технологии, датчик влажности и температуры ОВЕН ПВТ100 гораздо компактнее и надежнее. Это обусловлено меньшим количеством числом компонентов.
В зависимости от особенностей конструкции, измерительный модуль может располагаться на самом приборе или подключаться через кабель (если установка датчика в измеряемой среде невозможна). При необходимости зонд можно поменять без замены электронного блока.
Особенности и функциональные возможности
- Измеряемая температура: -40…+80 °C.
- Расширенный диапазон измерения температуры (до +120 °С) за счёт применения высокотемпературного кабеля.
- Высокая точность измерений: абсолютная погрешность измерения влажности – до ±2,5 %, температуры – до ±0,5 °С.
- Высокая повторяемость результатов измерений: ±0,1 %RH, ±0,1 °С.
- Высокая стабильность: ±0,25 %RH, ±0,02 °С в год.
- Два независимых выходных канала 4…20 мА.
- Возможность обмена информацией по интерфейсу RS-485 (протокол Modbus RTU), скорость до 57600 бит/с.
- Разборная конструкция, позволяющая при необходимости осуществлять замену сенсора и/или фильтра зонда.
- Эргономичный корпус со степенью защиты IP65.
Основная область применения ОВЕН ПВТ100 – системы вентилирования и кондиционирования. Сенсоры могут размещаться в каналах приточной вентиляции, воздуховодах и дымоходах, сушильных, коптильных и холодильных камерах, овоще- и зернохранилищах, включая неотапливаемые помещения с тяжёлыми температурными условиями.
| Характеристика | Значение |
| Диапазоны измерений относительной влажности RH | 0...100%RH |
| Диапазоны измерений температуры окружающего воздуха | -40...+80 (+120) °С |
| Степень пылевлагозащиты | IP65 |
|
-20…+80 °С -40…+120 °С |
| Длина кабеля (модификации Н5) | 2 м / 5 м |
| Абсолютная погрешность измерения влажности | ±2,5 % – в диапазоне RH = 20...80% ±3,5 % – вне диапазона RH = 20...80% |
| Абсолютная погрешность измерения температуры | ±0,5 °С – в диапазоне RH = 20...80% ±0,7 °С – вне диапазона RH = 20...80% |
| Повторяемость | ±0,1 %RH / ±0,1 °С |
| Стабильность | ±0,25 %RH / 0,02 °С в год |
| Время готовности к работе после включения, не более | 10 – 15 сек |
| Поддерживаемые интерфейсы и протоколы | RS-485 (протокол Modbus RTU), скорость 1200...57600 бит/с |
| Гарантийный срок | 12 месяцев |
Условия эксплуатации
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- атмосферное давление от 84 до 106,7 кПа;
- температура окружающего воздуха: -40...+80 (+120) °С;
- предельные значения относительной влажности воздуха – 100% при 40 °С и более низких температурах.

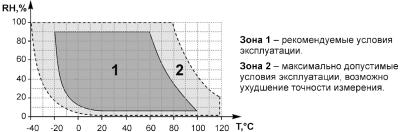

Рекомендуемые и максимально допустимые условия эксплуатации
 |
 |
| Габаритные размеры датчика температуры и влажности ПВТ100 в настенном исполнении Н5 с выносным зондом и высокотемпературным кабелем Т5 | Габаритные размеры датчика температуры и влажности ПВТ100 в канальном исполнении К1 |
 |
 |

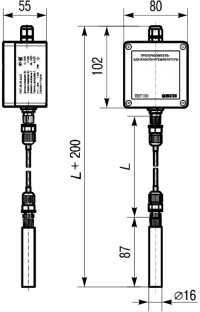

| Габаритные размеры датчика температуры и влажности ПВТ100 в настенном исполнении Н4 | Габаритные размеры датчика температуры и влажности ПВТ100 в настенном исполнении Н5 с выносным зондом |
 |
|
| Габаритные размеры корпуса датчика температуры и влажности ПВТ100 | |
Подготовка к использованию и настройка
После подключения зонда к соответствующему разъему необходимо выполнить первичную настройку на ПК. Датчики температуры и влажности можно подключить к любому компьютеру через RS485-USB (преобразователь интерфейсов).
Для настройки используется бесплатное ПО, разработанное компанией OWEN. Установив связь с устройством через конфигуратор, можно получить текущие значения температурных показателей, влажности, точки росы и задать основные сетевые параметры – адрес, скорость обмена данными, задержку и др.
Монтаж
Установка прибора осуществляется в несколько этапов:
- Снимите переднюю крышку прибора. Для этого необходимо открутить 4 крепежных винта.
- Установите датчик. Зафиксируйте устройство на стене, используя комплектные крепежные элементы (для настенного исполнения) или поместите в технической зоне, если используется канальный вариант.
- Подсоедините прибор к источнику питания. Многожильный кабель заводится в корпус электронного блока, где проводники подключаются напрямую к клеммам. Убедитесь, что гайка ввода правильно закручена – без этого датчик не будет соответствовать стандарту пылевлагозащиты IP65.
Последний шаг – плотно закрыть крышку и закрепить ее винтами.

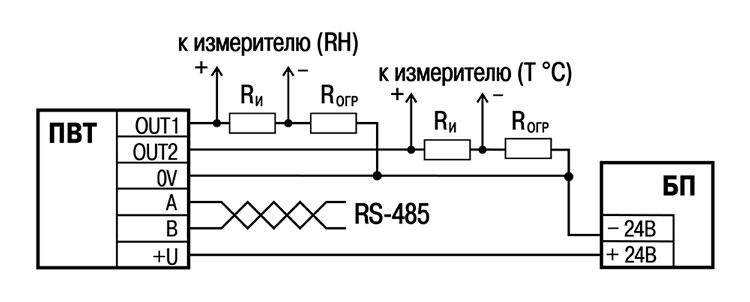

Подключение к внешним линиям связи
Оптимальные параметры многожильного кабеля:
- диаметр – от 4 до 8 мм;
- сечение жил – от 0,2 до 1,5 кв. мм;
- общая длина – не более 1,2 м.
Чтобы подключить промышленный датчик температуры и влажности к источнику питания необходимо снять слой наружной изоляции и зачистить провода на концах (приблизительно на 8-9 мм).
Техническое обслуживание
Техобслуживание датчика рекомендуется проводить каждые 6 месяцев. Основные этапы ТО включают:
- удаление пыли и грязи с внешних стенок корпуса и клеммных колодок;
- проверку надежности креплений;
- оценку состояния внешних линий связи.
Калибровка устройства осуществляется в соответствии с методикой АРАВ.413631.001-2016 МП.
Правила транспортировки и хранения
Требования к условиям хранения оборудования регламентируются стандартом ГОСТ 15150-69 (категория 1). Перевозить датчики можно автомобильным и другим видом транспорта при -25…+55 °С, с обязательной защитой от ударов и воздействия вибрации.
