Измеритель ПИД-регулятор одноканальный с дополнительным реле ОВЕН ТРМ10

Измеритель ПИД-регулятор одноканальный с дополнительным реле ОВЕН ТРМ10

    Заказать товар

    Приобрести оборудование по всем товарным позициям

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Цену уточняйте у менеджера:

    ОВЕН ТРМ10 выпускается в корпусах: Щ11, Щ1, Щ2, Д, Н, а также обладает рядом преимуществ:

    1. Наличие быстрых входов. Временной интервал опроса входа для унифицированных сигналов напряжения и тока составляет всего 0.1 секунды, что позволяет применять ТРМ 10 с целью измерения высоко динамичных сигналов, к примеру температуры.
    2. Корпуса снабжаются клеммами съемного типа, существенно облегчающим монтажно/демонтажные работы при установке прибора, проведении метрологических поверок, сервисных работ и пр.
    3. Универсальный источник питания обеспечивает работу прибора либо от переменного напряжения с номиналом 220В, либо от постоянного напряжения с номиналом 24В.

    ПИД-регулятор типа ОВЕН ТРМ10 применяется при:

    • измерениях температуры и прочих физических величин, таких как вес, давление, влажность и другие;
    • импульсном либо аналоговом управлении нагрузкой в соответствии с пропорционально-интегрально-дифференциальным законом;
    • формировании дополнительного сигнала, используемого для сигнализации в случае выхода рабочих параметров за установленные лимиты либо для двухпозиционного регулирования.

    Устройство ОВЕН ТРМ10 рекомендовано к применению на объектах, характеризующихся повышенной инерционностью, когда классическое двухпозиционное регулирование не может обеспечить требуемую точность. Работая в качестве терморегулятора, ТРМ 10 может контролировать процессы нагрева или охлаждения.

    Существуют 5 видов корпусов данных приборов:

    • под монтаж посредством Дин-рейки Д;
    • настенный Н;
    • щитовые модели Щ11, Щ2, Щ1.

    Главные преимущества нового ПИД-регулятор ТРМ10 ОВЕН

    Улучшенная помехоустойчивость новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
    Повышенная надежность наработка на отказ составляет 100 000 часов
    Повышенная точность измерений погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
    Увеличенный межповерочный интервал межповерочный интервал – 3 года
    Увеличенный срок гарантии гарантийный срок обслуживания нового ТРМ10 составляет 5 лет
    Улучшенные показатели климатического исполнения допустимый диапазон рабочих температур от –20 до +50 °С
    Универсальный вход прибор поддерживает все наиболее распространенные типы датчиков
    Все возможные типы выходных устройств Р– э/м релеК– транзисторная оптопараС– симисторная оптопараС3– три симисторные оптопарыИ – ЦАП «параметр – ток 4...20 мА»

    У – ЦАП «параметр – напряжение 0...10 В»

    Т – выход для управления твердотельным реле

    Расширенный диапазон напряжений питания 90...245 В частотой 47...63 Гц
    Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10 для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ
    Усовершенствованная математическая модель ПИД-регулятора новый ПИД-алгоритм регулирования
    Современный алгоритм автонастройки ПИД-регулятора высокая эффективность автонастройки

    Основные функции

    • универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
    • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
    • автонастройка ПИД-регулятора по современному эффективному алгоритму
    • дополнительный вход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
    • регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
    • возможность управления  трехфазной нагрузкой
    • выходной сигнал тока 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модиф. по типу выхода И)
    • возможность управления  трехфазной нагрузкой (модиф. по типу выхода С3)
    • импульсный источник питания 90...245 В 47...63 Гц
    • встроеный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
    • прграмированние кнопками на лицевой панели прибора
    • сохранение настроек при отключении питания
    • защита настроек от несанкционированных изменений.

    Питание

    Напряжение питания переменного тока 90…245 В
    Частота напряжения питания 47...63 Гц
    Потребляемая мощность не более 7 ВА
    Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
    Максимально допустимый ток источника питания 80 мА



    Универсальные входы

    Количество универсальных входов 1
    Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
    Время опроса входа:
    – для термопреобразователей сопротивления не более 0,8 с
    – для других датчиков не более 0,4 с
    Предел основной приведенной погрешности измерения:
    – для термоэлектрических преобразователей ±0,5 %
    – для других датчиков ±0,25 %



    Выходные устройства

    Количество выходных устройств 2
    Типы выходных устройств:
    – ПИД-регулятора (ВУ1) Р, К, С, С3, Т, И, У
    – двухпозиционного регулятора (ВУ2) Р, К, С, Т



    Корпус

    Габаритные размеры (мм) и степень защиты корпуса
    Щитовой Щ1 96х96х65, IP54*
    Щитовой Щ2 96х48х100, IP54*
    Щитовой Щ11 96х96х49, IP54*
    Настенный Н 130х105х65, IP44
    Din-реечный Д 72х90х58, IP20
    * со стороны передней панели



    Условия эксплуатации

    Температура окружающего воздуха –20...+50 °С
    Атмосферное давление 84...106,7 кПа
    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30...80 %



    Характеристики измерительных датчиков

    Код b1-0 Тип датчика Диапазон измерений Разрешающая способность*
    01 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
    09 ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
    07 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
    08 ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
    00 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
    14 ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
    02 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
    03 ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
    29 ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
    30 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
    31 ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
    32 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
    33 ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
    34 ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
    35 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
    36 ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
    37 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
    38 ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
    39 ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
    15 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
    04 термопара ТХК (L) –200…+800 °С 0,1 °С
    20 термопара ТЖК (J) –200…+1200 °С 0,1 °С
    19 термопара ТНН (N) –200…+1300 °С 0,1 °С
    05 термопара ТХА (K) –200…+1360 °С 0,1 °С
    17 термопара ТПП (S) –50…+1750 °C 0,1 °С
    18 термопара ТПП (R) –50…+1750 °C 0,1 °С
    16 термопара ТПР (В) +200…+1800 °C 0,1 °С
    21 термопара ТВР (А-1) 0…+2500 °С 0,1 °С
    22 термопара ТВР (А-2) 0…+1800 °C 0,1 °С
    23 термопара ТВР (А-3) 0…+1800 °C 0,1 °С
    24 термопара ТМК (Т) –200…+400 °C 0,1 °С
    12 ток 0…5 мА 0…100 % 0,1 %
    11 ток 0…20 мA 0…100 % 0,1 %
    10 ток 4…20 мА 0…100 % 0,1 %
    06 напряжение –50…+50 мВ 0…100 % 0,1 %
    13 напряжение 0…1 В 0…100 % 0,1 %
    * При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С



    Характеристики выходных устройств

    Обозначение Тип выходного устройства (ВУ) Электрические характеристики
    Р электромагнитное реле ВУ1 (ПИД-регулирование) – 4 А
    ВУ2 (двухпозиционное регулирование) – 8 А
    при 220 В 50 Гц, cos φ > 0,4
    К транзисторная оптопара n–p–n типа 400 мА при 60 В пост. тока
    С симисторная оптопара 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
    С3 три симисторные оптопары для управления трехфазной нагрузкой 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
    И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 100…800 Ом,
    напряжение питания 12...30 В пост. тока
    У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» нагрузка не менее 2 кОм,
    напряжение питания 16...30 В пост. тока
    Т выход для управления твердотельным реле выходное напряжение 4...6 В,
    макс. выходной ток 25 мА



     Схемы подключения:

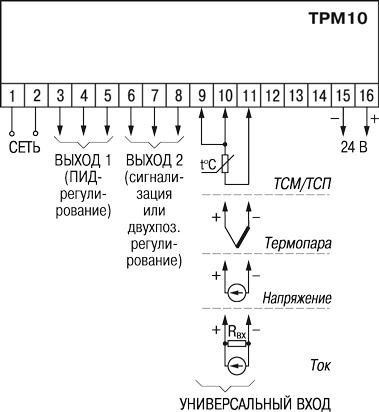

    Измеритель ПИД-регулятор одноканальный ОВЕН ТРМ10. Схемы подключения

    Схема подключения ТССхема подключения ТПСхема подключения активного датчика с выходом в виде напряжения от минус 50 до 50 мВ или от 0 до 1 ВСхема подключения активного датчика с токовым выходом от 0 до 5 мА или от 0(4) до 20 мА Rш = 49,9 Ом ± 0,1 %



    Схема подключения нагрузки к ВУ вида РСхема подключения нагрузки к ВУ вида К

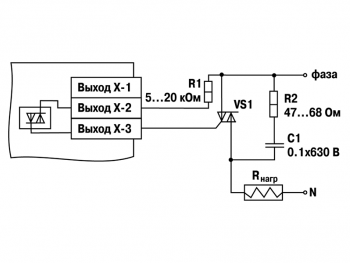

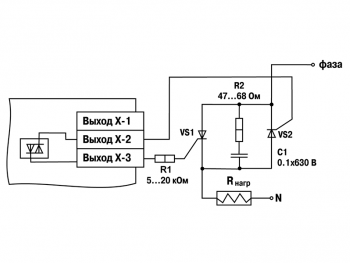

    Схема подключения силового симистора к ВУ вида ССхема подключения к ВУ вида С двух тиристоров, подключенных встречно-параллельно

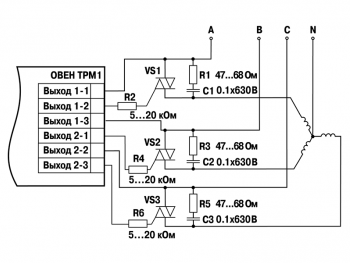

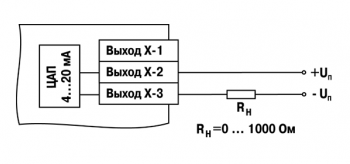

    Схема подключения трех симисторных оптопар ВУ вида С3Схема подключения нагрузки к ВУ вида И

    Схема подключения нагрузки к ВУ вида УСхема подключения нагрузки к ВУ вида Т
