Регулятор давления газа комбинированный РДК-50Н

Регулятор давления газа комбинированный РДК-50Н

    Заказать товар

    Приобрести оборудование по всем товарным позициям

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Цену уточняйте у менеджера:

    Предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Регулятор давления газа РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. Дополнительной установки предохранительных запорных клапанов перед регулятором давления газа РДК-50Н не требуется.
    Регуляторы рассчитаны на устойчивую работу при воздействии температуры окружающего воздуха от –40 °С до +40 °С.



    Технические характеристики

    Наименование

    Величина

    Рабочая среда

    природный газ по ГОСТ 5542-87

    Условный проход Ду

    50

    Диапазон входных давлений, МПа

    0,025–1,2

    Диапазон настройки выходного давления, кПа

    2,0–5,0

    Стабильность поддержания выходного давления, %, не более

    ±10

    Давление настройки клапана-отсекателя, кПа:при повышении выходного давления

    при понижении выходного давления

    2,5–7,5

    1–4,5

    Присоединение

    фланцевое по ГОСТ 12820-80

    Строительная длина, мм, не более

    230

    Габаритные размеры, мм, не более:длина

    ширина

    высота

    350

    285

    630

    Масса, кг, не более

    15

    Пропускная способность регуляторов в зависимости от входного давления, м3/ч

    Рвх, МПа

    0,05

    0,1

    0,2

    0,3

    0,4

    0,5

    0,6

    0,7

    0,8

    0,9

    1,0

    1,1

    1,2

    РДК-50/20Н

    115

    165

    230

    300

    365

    430

    500

    565

    650

    730

    815

    900

    1000

    РДК-50/30Н

    350

    500

    700

    900

    1100

    1300

    1500

    1700

    1950

    2200

    2450

    2700

    3000

    Устройство и принцип работы

    Регулятор состоит из корпуса, исполнительного механизма и клапана-отсекателя. Исполнительный механизм включает в себя мембранную камеру, состоящую из головки и крышки, между которыми зажата подвижная система мембранного типа 3. На тарелку подвижной системы опирается пружина 2, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта 1.
    Под мембраной находится рычаг 4, передающий возвратно-поступательное движение штоку 5, на котором неподвижно закреплен рабочий клапан 10. Шток перемещается в обойме 7, нижняя часть которой выполнена в виде рабочего седла 9. Внутри обоймы смонтированы направляющие втулки 8 и разгрузочная мембрана 6.
    Исполнительный механизм шпильками соединяется с корпусом регулятора.  К нижней части корпуса крепится клапан-отсекатель. Седло клапана-отсекателя 11 смонтировано в корпусе клапана. Между головкой и крышкой мембранной камеры клапана-отсекателя закреплена подвижная система мембранного типа 16. В головке установлен сепаратор с шариками 17, а в центральной части подвижной системы — каретка 18.

    Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины 19, 20, расположенные в крышке. Усилие пружин меняется с помощью регулировочных гаек 21, 22.

    Основной 12 и перепускной 13 клапаны смонтированы на штоке 15, приводимом в движение с помощью рабочей пружины 14.

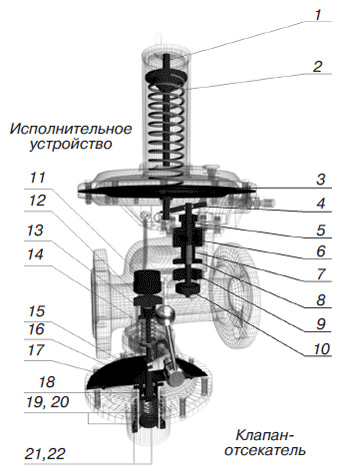

    Схема регулятора давления газа модели РДК50Н
