    Прибор калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4..20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения.

    Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.

    Прибор выполнен в переносном исполнении корпуса, может работать, как от пальчиковых батареек, так и от внешнего сетевого адаптера на 220В.

    Использование данного прибора позволяет существенно сократить время, затрачиваемое на многие рутинные операции при производстве пуско-наладочных работ автоматизированных систем управления.



    Использование данного прибора позволяет существенно сократить время, затрачиваемое на многие рутинные операции при производстве пуско-наладочных работ автоматизированных систем управления.

    • Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
    • Диапазон задания тока – 0…25 мА (по шкале с линейной зависимостью).
    • РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
    • Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
    • Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
    • Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
    • Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
    • Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
    • Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
    • Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
    • Имеется сертификат средства измерения.

    Прибор РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

    Функциональность прибора, его эргономичность, а также простота работы с прибором и его невысокая стоимость делают РЗУ-420 незаменимым индивидуальным прибором каждого наладчика АСУ ТП.

    Диапазон формируемых токов контура
    • Полный: 0,2…25 мА
    • Стандартный: 4…20 мА
    Диапазон допустимых внешних напряжений питания контура 12…30 В
    Диапазон напряжений питания контура, формируемый прибором 22…24 В
    Максимальная основная погрешность +/-0.1%
    Форма токового сигнала в режиме функционального задания Меандр, пила, треугольник, синусоида
    Диапазон измеряемых напряжений 0,5…30 В
    Входное сопротивление в режиме измерения напряжения Не менее 50 кОм
    Диапазон напряжений питания от 3-х элементов питания размера АА 3,3…4,8 В

    Допустимый диапазон температур окружающей среды:

    • Рабочий 0…+50 С
    • Хранения -40…+85 С

    Уровень пылевлагозащиты изделия IP20

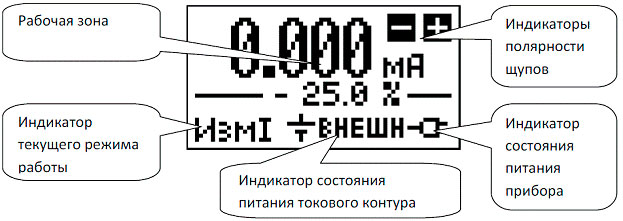

    Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420:





    На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:

    • индикатор текущего режима работы;
    • индикатор состояния питания токового контура;
    • индикатор состояния питания прибора;
    • индикаторы полярности щупов



    Индикатор текущего режима работы показывает один из режимов:
       – режим измерения тока;
     – режим измерения напряжения;
    – режим генерации тока со ступенчатым изменением задания;
    – режим генерации тока с плавным изменением задания;
     – режим генерации тока с функциональным изменением



    Задания калибратора токовой петли РЗУ-420

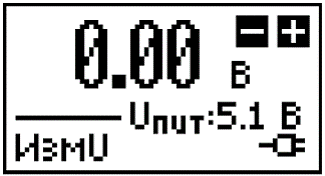

    Экран прибора в режиме измерения напряжения Экран прибора в режиме генерации тока с плавным изменением задан





    Режим генерации тока с функциональным изменением задания:

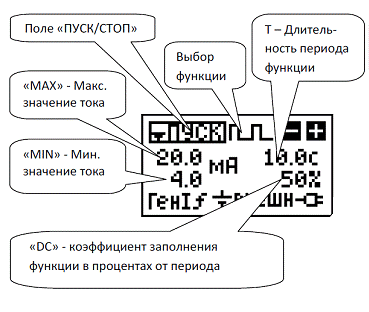

    Экран прибора в режиме генерации тока с функциональным изменением задания

    Настройка параметров калибратора токовой петли РЗУ-420 Рабочий режим калибратора токовой петли РЗУ-420



    В рабочей области экрана отображаются:

    • заданное значение тока в мА;
    • реальное измеренное значение тока в контуре в мА;
    • проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
    • индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
    • индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.
