Купить термосопротивление ТСП с доставкой по Украине

Компания «Спецавтоматика Украина» предлагает купить термометр сопротивления ТСП по лучшей цене. Мы гарантируем надлежащее качество и быструю доставку транспортными службами. На оформление заявки понадобится минимум времени.

В Харькове термопреобразователь сопротивления ТСП можно забрать самостоятельно.

Применение термических преобразователей сопротивления ТСП

тсм термопреобразователь

Термосопротивления ТСП используются в качестве измерителей температуры в автоматизированных контрольно-измерительных системах и отдельных устройствах. Эти датчики отличаются высокой надежностью и точностью — погрешность лежит в пределах сотых долей градуса.

Термосопротивление ТСП обладает практически линейной характеристикой. Все «нелинейности» достаточно хорошо изучены и описаны в специальной литературе.

Часто этот компонент по ошибке называют термопарой ТСП, однако по физике работы и техническим характеристикам он таковой не является.

Основные технические характеристики термометров сопротивления ТСП:

  • Рабочий диапазон измеряемых температур — от -50 до +400°С;
  • Условное обозначение НСХ преобразования (ГОСТ 6651) 50П, 46П (гр.21);
  • Класс допуска по ГОСТ 6651 — В;
  • Схематическое изображение соединений по ГОСТ 6651 — 2;
  • Показатель тепловой инерции — не более 90 с;
  • Условное давление измеряемой среды Pу — 0,40 МПа;
  • Материал защитной арматуры — сталь 08Х18Н10Т;
  • Головка термопреобразователя — водозащищенного исполнения;

Терморезисторы ТСП относятся к вибропрочным, ударопрочным устройствам.

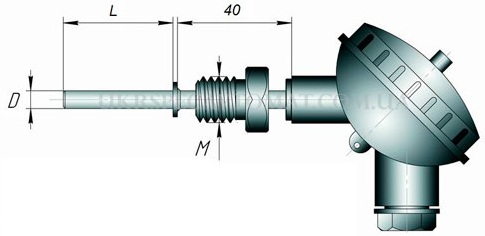

термопара тсм

Рабочий диапазон измеряемых температур, °С
для ТСП-1187 (рис. 1, 4)
для ТСП-1187 (рис. 2, 5)
для ТСМ-1187 (рис. 3, 4)

от -50 до +200
от -200 до +500
от -50 до +150

Условное обозначение НСХ преобразования (ГОСТ 6651)
для ТСП-1187
для ТСМ-1187
Класс допуска (ГОСТ 6651)
Схема соединений (ГОСТ 6651)
Количество чувствительных элементов
для ТСП-1187
для ТСМ-1187
Показатель тепловой инерции, с, не более
для ТСП-1187 (рис. 2, 5); ТСМ-1187 (рис. 3, 4)
для ТСП-1187 (рис. 1, d = 6 мм)
для ТСП-1187 (рис. 1, d = 6,5 мм )
Условное давление измеряемой среды Pу, МПа
для ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4)
для ТСП-1187 (рис. 2); ТСМ-1187 (рис.3)
для ТСП-1187 (рис. 1, d = 6,5 мм )
для ТСП-1187 (рис. 1, d = 6 мм)

50П, 100П
50М, 100М, 200М
В
2, 3

1 или 2
1

20
8
9

1
16
25
32

Материал защитой арматуры
ТСП-1187 (рис.1)

ТСП-1187 (рис.2)
ТСП-1187 (рис.4,5)
ТСМ-1187 (рис.3,4)

сталь 12Х18Н10Т, 10Х17Н13М2Т
или сплав ВТ1-0
сталь 12Х18Н10Т
сталь 10Х17Н13М2Т
сталь 08Х13 или 10Х17Н13М2Т

Материал головки термопреобразователя

прессматериал АГ-4В

Головка термопреобразователя водозащищенного исполнения.
Термопреобразователи могут комплектоваться:
ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4)

штуцером передвижным 5Ц4.473.002, 5Ц4.473.005, 5Ц4.473.006

Для подсоединения к вторичному прибору (потенциометру, логометру и т.д.) термо- преобразователи могут комплектоваться монтажным комплектом 4.065.000 соответ- ственно под кабель в трубе или под кабель бронированный.

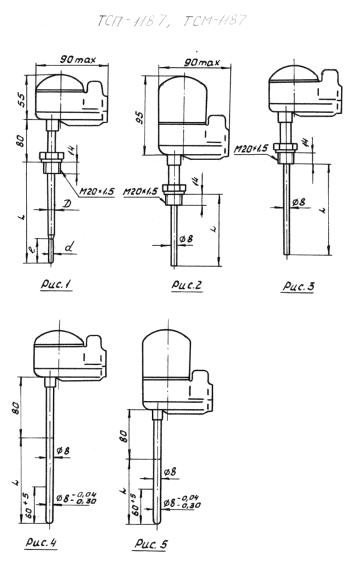

Рис.1



L,мм

80

100

120

160

200

250

320

400

500

l,мм

45 или 40

D,мм

8 или 10

d,мм

6 или 6,5

Рис.2,3

L,мм

120

160

200

250

320

400

500

Рис.4

L,мм

160

200

250

320

400

500

1250

2000

Рис.5

L,мм

160

200

250

320

400

500
