Термопреобразователи сопротивления для воздуха — группа датчиков ДТС125, ДТС125Л, ДТС125М.И или ДТС3005. Они предназначены для непрерывного контроля за температурой воздуха на улице, внутри помещений, в системах отопления и кондиционирования. Их выпускают в разных вариантах исполнения, благодаря чему можно подобрать измерительный прибор под конкретные условия эксплуатации.
Особенности термопреобразователя сопротивления
Термосопротивление для измерения температуры воздуха с чувствительным элементом, у которого электрическое сопротивление изменяется пропорционально температуре. За счет такой линейной зависимости прибор позволяет получить точные измерения. Его чувствительный элемент помещен в металлическую арматуру, благодаря чему он защищен от внешних воздействий, давления и коррозии.
Головка прибора в пластиковом корпусе, который защищает клеммы для подключения проводов. Схема подключения зависит от модели и варианта исполнения датчика. Он может поддерживать как аналоговый, так и цифровой интерфейс. За счет такой особенности его легко интегрировать в различные системы автоматизации.
Характеристики преобразователя для измерения температуры
Датчик измеряет температуру воздуха по изменению сопротивления чувствительного элемента, а также может преобразовывать полученные данные в токовый выходной сигнал. В зависимости от модели могут быть разные номинальные статические характеристики (НСХ — 50М, 100М, 50П, 100П, Pt100 и Pt1000), а также разные схемы соединения (2-х, 3-х и 4-х проводные). Приборы исправно работают в широком температурном диапазоне: от -60 до +85°C или от -40 до +85°С.
Производители изготавливают несколько термопреобразователей сопротивления для измерения температуры воздуха:
- ДТС125 с 2-проводной схемой подключения и выходным сигналом — сопротивление.
- ДТС125Л — похожий прибор с 2-х, 3-х и 4-х проводной схемой подключения.
- ДТС125М.И со встроенным преобразователем, который трансформирует сигнал в ток от 4 до 20 мА.
- ДТС3005 с разными схемами подключения и выходным сигналом — сопротивление.
Все датчики температуры воздуха выпускаются в разных вариантах исполнения, поэтому длина монтажной части может быть 60, 80 или 100 мм. К некоторым моделям дополнительно приобретаются специальные аксессуары, в том числе экран для защиты от солнечных лучей.
Преимущества
Термопреобразователи сопротивления для измерения температуры воздуха нашли широкое применение благодаря следующим преимуществам:
- Удобный монтаж. Конструкция позволяет установить термопреобразователь сопротивления на стене и другой плоской поверхности. Его легко монтировать при помощи шурупов, винтов и других креплений.
- Долгий срок службы. В среднем подобные датчики работают не менее 10 лет, что подтверждает их стабильную работу. Чтобы убедиться в точности показаний и исправности прибора, необходимо проводить поверку каждые 2 года.
- Универсальность. Датчики температуры воздуха с пластиковым корпусом устанавливают в жилых, общественных, коммерческих, производственных и складских помещениях. Они используются везде, где нет повышенных требований к надежности их конструкции или высок риск вандализма.
За счет простого принципа работы термопреобразователи сопротивления для воздуха часто используют в вентиляционных шахтах, системах кондиционирования, автоматизированных системах управления и диспетчеризации инженерных сетей.
Где купить термопреобразователи сопротивления для измерения температуры в Украине?
Компания «Спецавтоматика Украина» предлагает датчики температуры воздуха в широком ассортименте, а также дополнительные аксессуары к ним. В каталоге вы можете ознакомиться с моделями и основными характеристиками.
Чтобы заказать датчик температуры воздуха сопротивления ДТС125, ДТС125Л, ДТС125М.И или ДТС3005, свяжитесь со специалистами. Они подробнее расскажут о вариантах исполнения, классах доступа, условиях эксплуатации и других характеристиках прибора.
| Фото | НСХ | Класс допуска/ точности | Схема соединения | Диапазон рабочих температур, °С | Длина монтажной части, мм | Аксессуары (приобретаются отдельно) |
ДТС125 (выходной сигнал - сопротивление) |
50М, 100М, 50П, 100П, Рt100 | В | 2-проводная | -60 ...+85 | 60,
80, 100 |
нет |
ДТС125Л (выходной сигнал - сопротивление) |
50М, 100М, 50П, 100П, Рt100 | В | 2-проводная, 3-проводная, 4-проводная | -60 ...+85 | Экран для защиты от солнечных лучей |
|
| ДТС125М.И (выходной сигнал ток 4...20 мА)
|
50М, 100М | 0,5%, 1,0% |
3-проводная (выходной сигнал ток 4...20 мА) | -40 ...+85 | ||
| 100П, Рt100 | 0,25%, 0,5% |
-40 ...+85 | ||||
ДТС3005 (выходной сигнал - сопротивление) |
Рt1000, Рt500, Рt100, 50М | В | 2-проводная,
3-проводная, 4-проводная |
-40 ...+85 | нет |
| Название | Конструктивное исполнение |

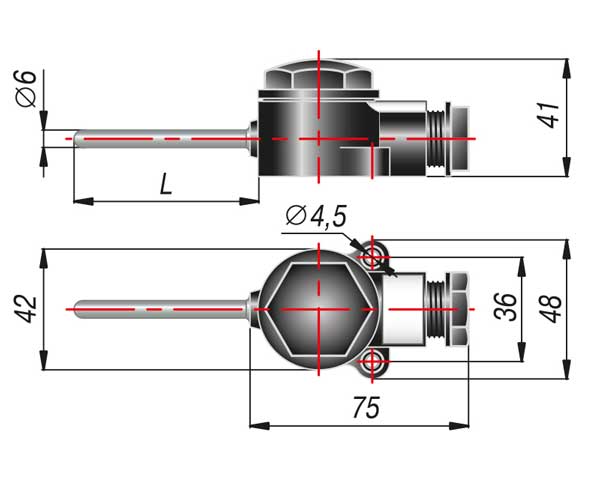

| ДТС125 |  |

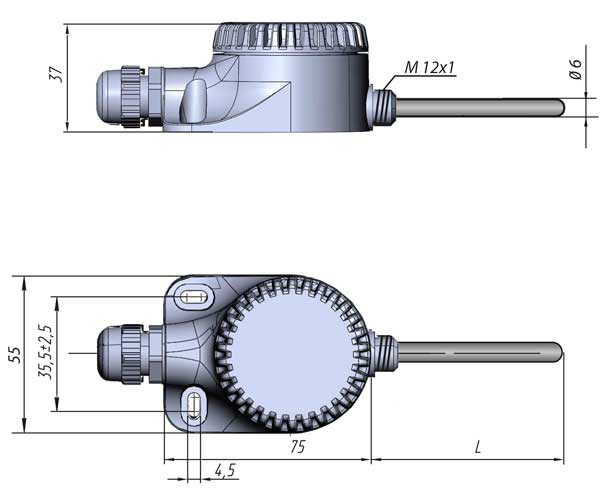

| ДТС125Л |  |

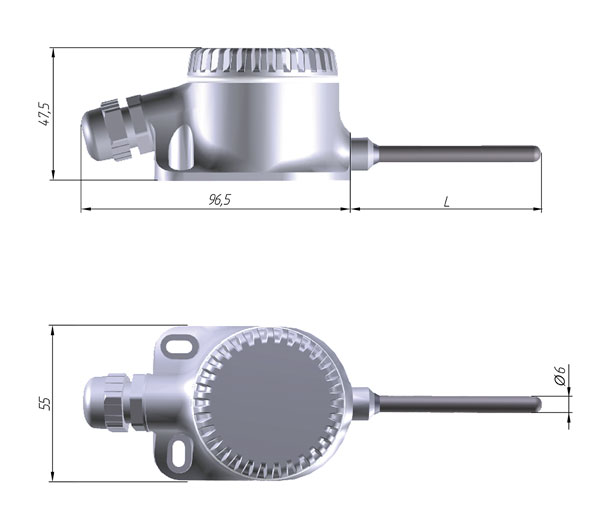

| ДТС125М.И |  |

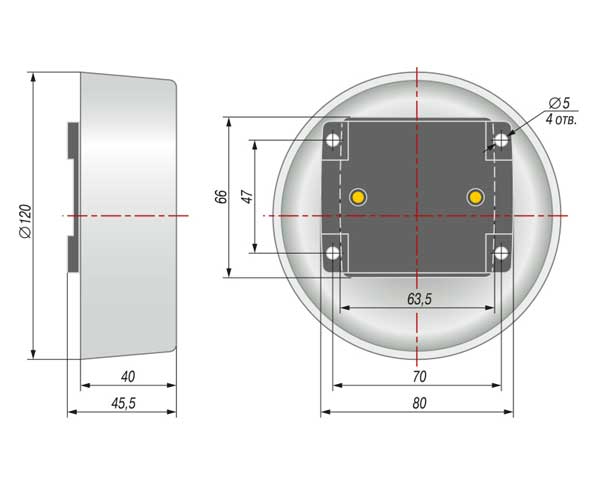

| ДТС3005 |  |
