Прилад призначений для збору даних зі вбудованих дискретних входів з передачею їх в мережу RS-485. Прилад може використовуватися для контролю подачі напруги харчування на виконавчі механізми (наприклад, для захисту трифазного двигуна методом реєстрації обриву однієї з живильних його фаз), а також для підрахунку числа включень обладнання або перебоїв в подачі електроживлення на обладнання, що харчується від мережі 220В частотою 50Гц або від джерела постійного струму. МВ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До приладів ОВЕН МВ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МВ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.
Основні особливості модуля введення дискретних сигналів МВ110-8ДФ
- 8 каналів дискретного введення
- Типи вхідних сигналів: ~ 220 В або = 220 В
- Частота вимірів: 25 Гц для змінного і 50 Гц для постійної напруги
- Лічильник для кожного входу
- Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)
| Найменування | значення | |
| Напруга живлення | МВ110-220.8ДФ | 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц |
| МВ110-24.8ДФ | 18 ... 29 В постійного струму (номінальна напруга 24 В) | |
| МВ110-224.8ДФ (універсальне харчування) | 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В) | |
| Споживана потужність, ВА, не більше | 6 | |
| Кількість дискретних входів | 8 | |
| Інтерфейс зв'язку з комп'ютером | RS-485 | |
| Максимальна швидкість обміну по інтерфейсу RS-485, б / с | 115200 | |
| Протокол зв'язку, який використовується для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON | |
| Ступінь захисту корпусу | IP20 | |
| Габаритні розміри приладу, мм | (63х110х73) ± 1 | |
| Маса приладу, кг, не більше | 0,5 | |
| Середній термін служби, років | 8 | |

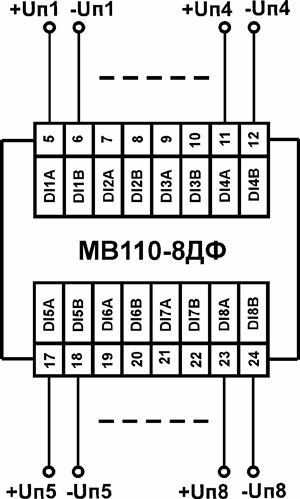

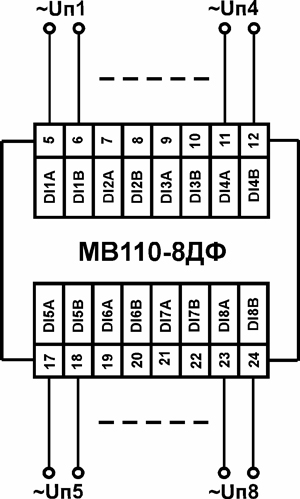

Параметри дискретних входів
| Найменування | значення |
| Гальванічна розв'язка дискретних входів | Оптоелектронна, міжканального |
| Електрична міцність ізоляції дискретних входів, В | 1500 |
| Номінальне значення вхідної напруги, В | ~ 220 (частотою від 47 до 63 Гц) або = 125 (постійне) |
| Максимальна вхідна напруга, В, не більше | ~ 264 (частотою від 47 до 63 Гц) або = 310 (постійне) |
| Напруга «логічної одиниці», В, не менше | ~ 110 (частотою від 47 до 63 Гц) або = 110 (постійне) |
| Напруга «логічного нуля», В, не більше | ~ 20 (частотою від 47 до 63 Гц) або = 20 (постійне) |
| Струм «логічної одиниці», мА, не менше | 0,3 |
| Струм на дискретній вході при напрузі ~ 264 В (частотою від 47 до 63 Гц) або = 310 В, мА, не більше | 1,2 |
| Час затримки дискретного входу при зраді-ванні сигналу з «0» до «1» і назад, мс, не більше | 40 (для змінної напруги частотою 50 Гц) або 15 (для постійної напруги) |
Умови експлуатації приладу
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 10 до +55 ° С;
- верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
