ДМ2005Сг1Ех (Вэ16-Рб) Используются для измерения избыточного давления различных сред (для агрессивных – исполнение «Кс») и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов во взрывоопасных зонах. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - 1ЕхdIIВТ4.
Технические характеристики электроконтактных манометров Дм2005Сг1Ех (Вэ16-Рб)
- Пределы показаний прибора: от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; кгс/см2
- Диаметр корпуса 160 мм
- Класс точности приборов 1,5
- Степень защиты IP40 (вводного отделения приборов IP54)
- Масса приборов не более 5,5 кг
- Средний срок службы 10 лет
- Материалы деталей:
- корпус: алюминиевый сплав
- стекло: органическое
- трубчатая пружина: медный сплав, железоникилиевый сплав
- держатель: медный сплав
- механизм: бронза, нержавеющая сталь
- По устойчивости к климатическим воздействиям приборы имеют исполнение У3, а также исполнение Т3 по ГОСТ 15150-69 (но для работы при температуре от -50 до +60 °С)
- Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
- присоединительный штуцер М20*1,5-8g, G1/2-B, R1/2
- Вводное устройство приборов для подключения кабеля изготавливается с хомутом, с резьбой G3/4-B
Манометры имеют 4 варианта исполнения:
- III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
- IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
- V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
- VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
Напряжение внешних коммутируемых цепей:
- 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
- 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:
- со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
- с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
Значение коммутируемого тока:
- для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
- для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
- для сигнализирующего устройства со скользящими контактами 2,5%
- для сигнализирующего устройства с магнитным поджатием контактов 4%

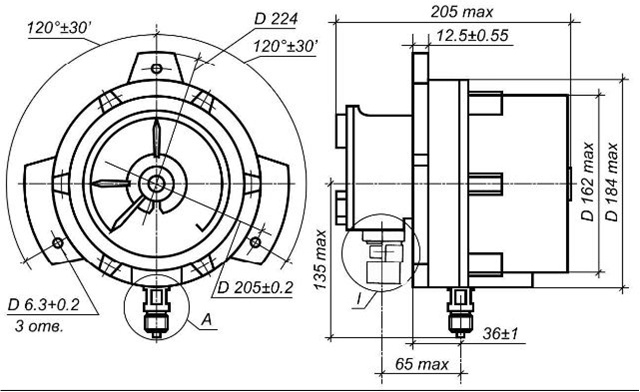

Габаритные и присоединительные размеры
