УЗС1. Цифровой задатчик аналоговых сигналов тока и напряжения

uzs_1

Заказать товар

Приобрести оборудование по всем товарным позициям

тел.:
+38 (057)-777-45-54,
+38 (068)-854-12-07,
+38 (050) 343-40-50,
Цену уточняйте у менеджера

ОВЕН УЗС1 предназначен для управления аналоговыми исполнительными механизмами в ручном либо автоматическом режиме. В ручном режиме значение сигнала 4…20 мА постоянного тока или 0…10 В напряжения постоянного тока задаётся пользователем с лицевой панели прибора, а в автоматическом – сигнал транслируется устройством от управляющего прибора или контроллера.

Отличительные особенности и функциональные возможности ОВЕН УЗС1



  • Входной сигнал: 4…20 мА постоянного тока.
  • Выходной сигнал: 4…20 мА постоянного тока или 0…10 В напряжения постоянного тока.
  • Наличие гальванической развязки входного и выходного сигналов.
  • Переключение режимов происходит без скачков выходного сигнала (безударный переход).
  • Переключение между режимами «автомат» и «ручной» осуществляется с лицевой панели устройства или при помощи внешнего тумблера.
  • При некорректных значениях входного сигнала на выходе прибора выдаётся предустановленное значение.
  • Значение выходного сигнала может задаваться при помощи кнопок на лицевой панели прибора.
  • Дискретность изменения выходного сигнала настраивается.
  • Значение выходного сигнала отображается в «%» или «мА/В».
  • Режим работы «автомат/ручной» индицируется при помощи встроенного э/м реле.
  • Прибор оснащён встроенным источником с номинальным напряжением 24 В постоянного тока для питания входных и выходных цепей.
  • Монтаж прибора может осуществляться в щит, на DIN-рейку либо стену.
Характеристика Значение
Диапазон переменного напряжения питания, В 90...245
Частота, Гц 47…63
Номинальное напряжение питания, В 230±4
Потребляемая мощность, ВА, не более 7
Напряжение встроенного источника питания постоянного тока, В 24±2,4
Максимально допустимый ток встроенного источника питания, мА 80
Тип входного сигнала, мА 4…20
Время опроса входа, сек, не более 0,4
Предел основной приведенной погрешности преобразования, % 0,5
Степень защиты корпуса- настенный Н

- щитовые Щ1 и Щ2 (со стороны лицевой панели)

- DIN-реечный Д (со стороны лицевой панели)

IP44

IP54

IP20

Габаритные размеры прибора:- настенный Н, мм

- щитовой Щ1, мм

- щитовой Щ2, мм

- DIN-реечный Д, мм

(130×105×65)±1

(96×96×65)±1

(96×48×100)±1

(90×72×58)±1

Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Допустимая нагрузка на выходе 4…20 мА, Ом, не более 1000
Диапазон допустимых напряжений питания выхода 4…20 мА 12…30
Допустимая нагрузка на выходе 0…10 В, Ом не менее 2000
Диапазон допустимых напряжений питания выхода 0…10 В 16…30
Условия эксплуатации:- температура окружающего воздуха, °С

- относительная влажность воздуха не более, % (при +25 °С без конденсации влаги)

-20…+55

80

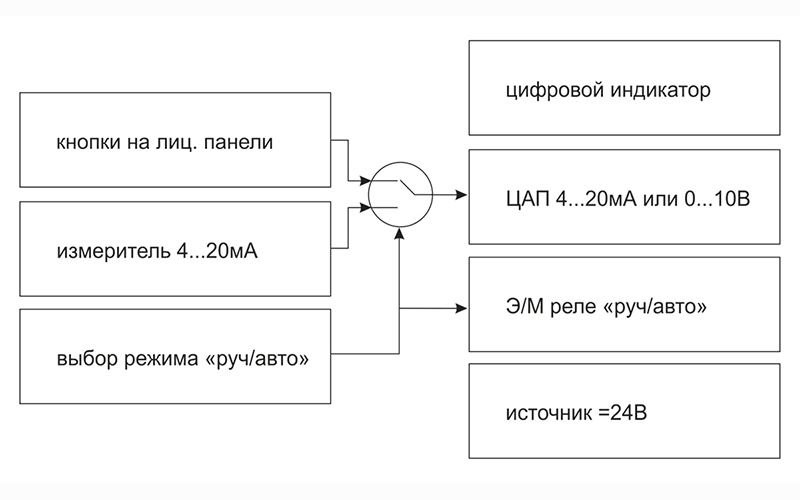

Функциональная схема УЗС1

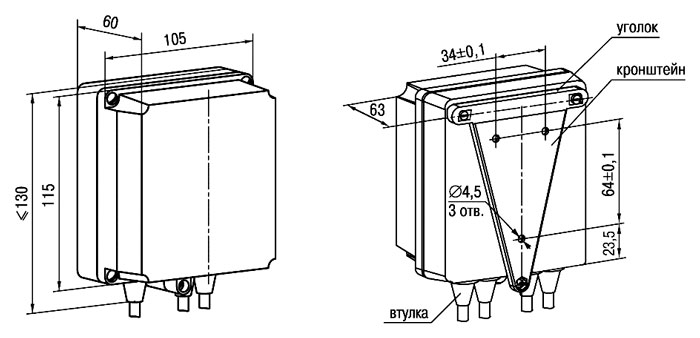

УЗС1. Настенное исполнение Н

Настенное исполнение Н

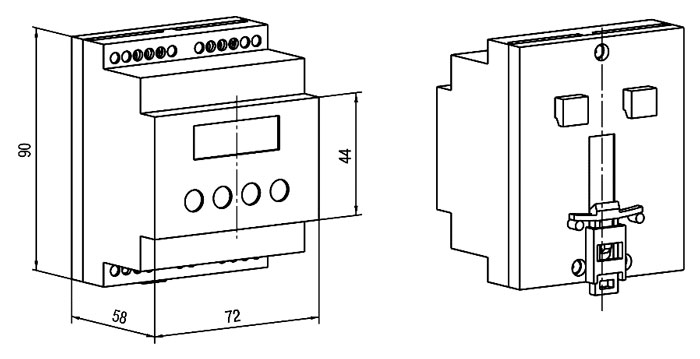

УЗС1. Исполнение на DIN-рейку Д

Исполнение на DIN-рейку Д

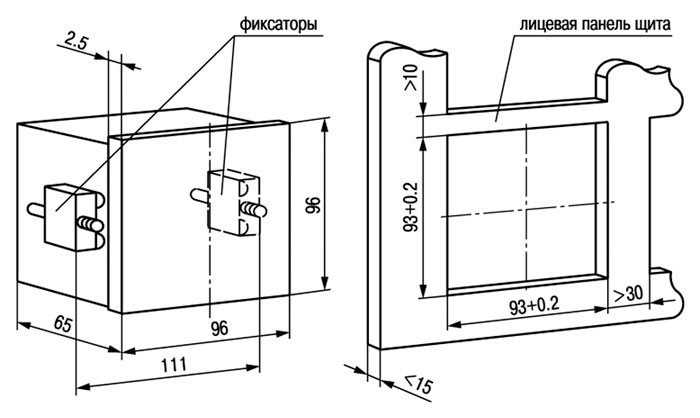

УЗС1. Щитовое исполнение Щ1

Щитовое исполнение Щ1

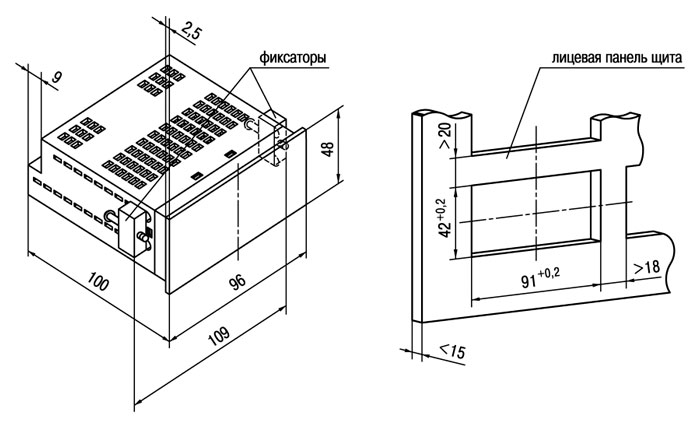

УЗС1. Щитовое исполнение Щ2Щитовое исполнение Щ2
