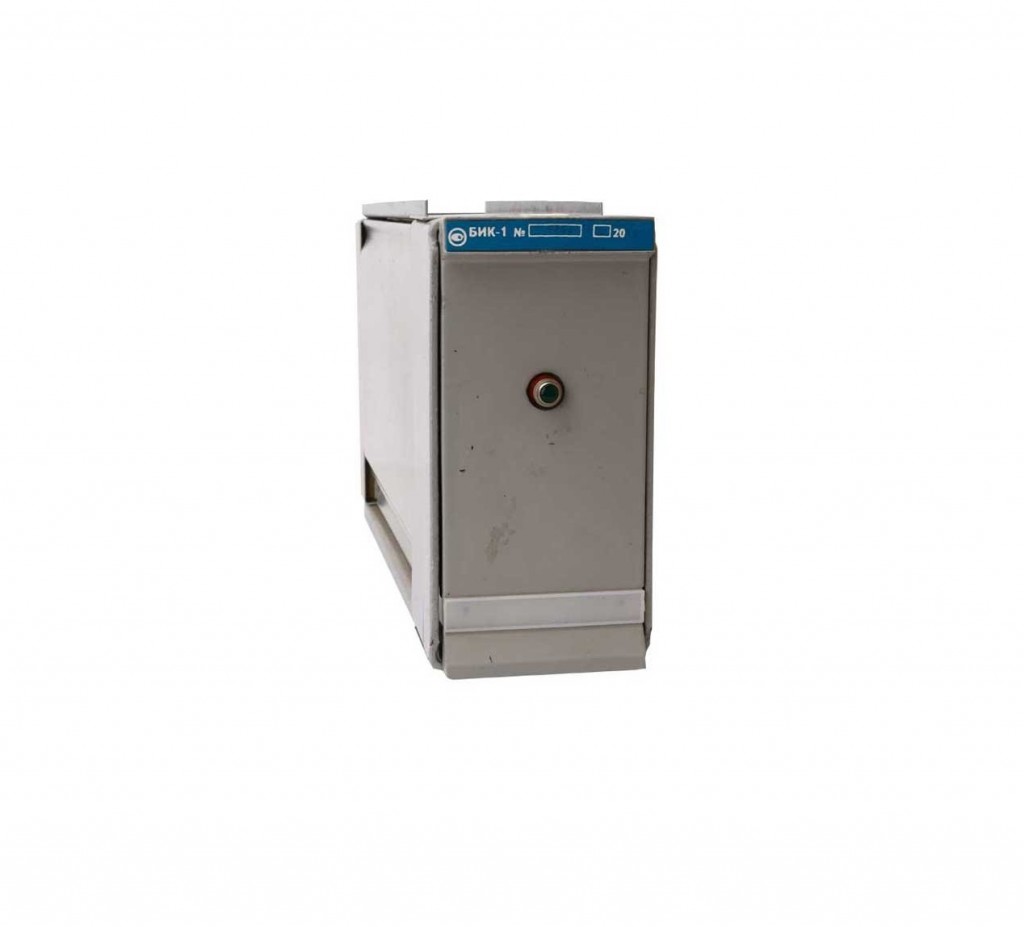

Призначені для перетворення уніфікованих струмових сигналів постійного струму таким чином, що значення вихідного сигналу дорівнює кореню другого ступеня від значення вхідного сигналу і додатково для перетворення напруги змінного струму промислової частоти в стабілізовану напругу постійного струму. Блоки застосовуються в системах контролю, регулювання та тиску технологічними процесами на АС і вибухонебезпечних виробництвах, працюють з перетворювачами різниці тисків при вимірюванні ними витрати газу або рідини за допомогою стандартних пристроїв звуження потоку. Виготовляються одноканальні і двоканальні блоки добування кореня. Конструктивне виконання блоків - приладове.
Технічні дані
|
найменування параметрів |
значення параметрів |
| 1.Входной сигнал, мА |
0 - 5; 4 - 20 |
| 2.Виходной сигнал, мА |
0-5; 0-20; 4-20 |
| 3.Предели допустимої основної зведеної похибки,% |
± 0,5; |
| 4.Виходное стабілізовану напругу постійного струму джерела живлення, В |
36 |
| 5.Номінальний струм навантаження джерела живлення, мА |
20 (*) |
| 6.Пітаніе: | |
| ·Напруга, В |
220; 240 |
| · Частота, Гц |
50; 60 |
| 7.Потребляемая потужність до, ВА |
10 |
| 8.Колічество каналів |
1; |
| 9.Условія експлуатації: | |
| · Температура, ° С |
Мінус 10 - +60 |
| · Відносна вологість до,% |
95 |
| 10.Габарітние розміри варіантів виконань, мм: | |
| · основного |
80 х 160 х 358 |
| · зменшеного |
72 х 144 х 358 |
| 11.Масса, кг |
4,2 |
