За допомогою дистанційного покажчика ДУП-М встановлюється положення вихідного вала в електричному виконавчому механізмі, який має індуктивний і реостатний датчик. Технічні характеристики Живлення покажчика є однофазної мережею змінного струму, що має номінальну напругу 220 В, 240 В і частоту в 50 Гц, а також 220 В і частоту при цьому 60 Гц. Можливе відхилення напруги живлення від номінального від -15 відсотків до +10 відсотків, частоти - 2 відсотки. Маса покажчика складає максимум 0,6 кг. Потужність, яку споживає покажчик 0 5 В * А. Початкове і кінцеве положення стрілки покажчика регулюється в межах половини шкали для обох положень і в індуктивному, і в реостатному датчиках.

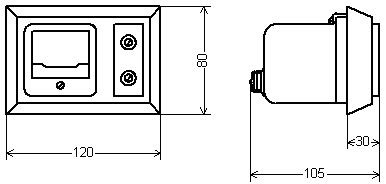

Габаритні і приєднувальні розміри
Розмітка на установку
