Гільза захисні використовуються для монтажу термопреобразователей на різних об'єктах. Розроблено для забезпечення захисту вимірювача від впливу тиску робочого середовища. Також дозволяють прискорити процес монтажу і заміни датчиків температури без порушення герметизації системи. Застосування термопар і термосопротивлений, а відповідно і гільз до них, широко поширене в промисловості, в комунальному господарстві, аграрної частини промисловості і т.п. Захисна гільза це та оболонка, що відділяє точний прилад від агресивного середовища або області з високим тиском, дозволяють виробляти монтаж і заміну датчиків температури без порушення герметизації системи.

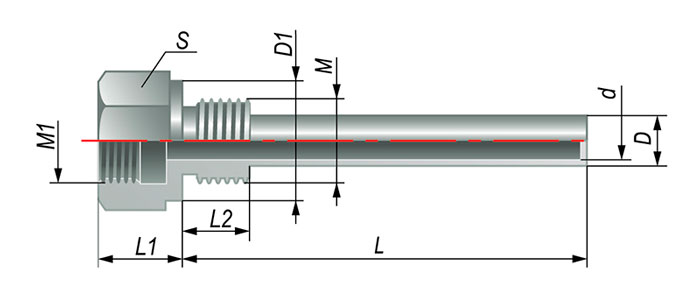

Конструктивні виконання гільз ГЗ.16
| Позначення при замовленні |
Ру, МПа |
М, мм |
М1, мм |
D, мм |
d, мм |
D1, мм |
S, мм |
L1, мм |
L2, мм |
L, мм |
| ГЗ.16.1.1.L |
16 |
M20 × 1,5 |
M20 × 1,5 |
12 |
9 |
30 |
30 |
20 |
16 |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ГЗ.16.1.2.L |
M27 × 2 |
12 |
9 |
30 |
36 |
25 |
16 |
| ГЗ.16.1.3.L |
G1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.1.4.L |
R1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.1.5.L |
M33 × 2 |
12 |
9 |
41 |
41 |
20 |
16 |
| ГЗ.16.1.6.L |
G3 / 4 |
12 |
9 |
30 |
36 |
25 |
16 |
| ГЗ.16.1.7.L |
М16х1,5 |
12 |
9 |
На запит |
| ГЗ.16.2.1.L |
16 |
M27 × 2 |
M20 × 1,5 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.2.2.L |
M27 × 2 |
12 |
9 |
38 |
36 |
25 |
22 |
| ГЗ.16.2.3.L |
G1 / 2 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.2.4.L |
R1 / 2 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.2.5.L |
M33 × 2 |
12 |
9 |
На запит |
| ГЗ.16.2.6.L |
G3 / 4 |
12 |
9 |
| ГЗ.16.2.7.L |
М16 × 1,5 |
12 |
9 |
| ГЗ.16.3.1.L |
16 |
G1 / 2 |
M20 × 1,5 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.3.2.L |
M27 × 2 |
12 |
9 |
30 |
36 |
25 |
16 |
| ГЗ.16.3.3.L |
G1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.3.4.L |
R1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.3.5.L |
M33 × 2 |
12 |
9 |
На запит |
| ГЗ.16.3.6.L |
G3 / 4 |
12 |
9 |
| ГЗ.16.3.7.L |
М16 × 1,5 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.4.1.L |
16 |
R1 / 2 |
M20 × 1,5 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.4.2.L |
M27 × 2 |
12 |
9 |
30 |
36 |
25 |
16 |
| ГЗ.16.4.3.L |
G1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.4.4.L |
R1 / 2 |
12 |
9 |
30 |
30 |
20 |
16 |
| ГЗ.16.4.5.L |
M33 × 2 |
12 |
9 |
На запит |
| ГЗ.16.4.6.L |
G3 / 4 |
12 |
9 |
| ГЗ.16.4.7.L |
М16 × 1,5 |
12 |
9 |
| ГЗ.16.5.1.L |
16 |
M33 × 2 |
M20 × 1,5 |
12 |
9 |
41 |
41 |
20 |
16 |
| ГЗ.16.5.2.L |
M27 × 2 |
12 |
9 |
41 |
41 |
20 |
16 |
| ГЗ.16.5.3.L |
G1 / 2 |
12 |
9 |
На запит |
| ГЗ.16.5.4.L |
R1 / 2 |
12 |
9 |
| ГЗ.16.5.5.L |
M33 × 2 |
12 |
9 |
| ГЗ.16.5.6.L |
G3 / 4 |
12 |
9 |
| ГЗ.16.5.7.L |
М16 × 1,5 |
12 |
9 |
| ГЗ.16.6.1.L |
16 |
G3 / 4 |
M20 × 1,5 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.6.2.L |
M27 × 2 |
12 |
9 |
На запит |
| ГЗ.16.6.3.L |
G1 / 2 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.6.4.L |
R1 / 2 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.6.5.L |
M33 × 2 |
12 |
9 |
На запит |
| ГЗ.16.6.6.L |
G3 / 4 |
12 |
9 |
38 |
32 |
20 |
22 |
| ГЗ.16.6.7.L |
М16 × 1,5 |
12 |
9 |
На запит |
| ГЗ.16.7.1.L |
16 |
М16 × 1,5 |
M20 × 1,5 |
12 |
9 |
На запит |
| ГЗ.16.7.2.L |
M27 × 2 |
12 |
9 |
| ГЗ.16.7.3.L |
G1 / 2 |
12 |
9 |
| ГЗ.16.7.4.L |
R1 / 2 |
12 |
9 |
| ГЗ.16.7.5.L |
M33 × 2 |
12 |
9 |
| ГЗ.16.7.6.L |
G3 / 4 |
12 |
9 |
| ГЗ.16.7.7.L |
М16 × 1,5 |
12 |
9 |
Конструктивні виконання гільз ГЗ.25
| Позначення при замовленні |
Ру, МПа |
М, мм |
М1, мм |
D, мм |
d, мм |
D1, мм |
S, мм |
L1, мм |
L2, мм |
L, мм |
| ГЗ.25.1.1.L |
25 |
M20 × 1,5 |
M20 × 1,5 |
16 |
12 |
30 |
30 |
20 |
16 |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ГЗ.25.1.2.L |
M27 × 2 |
16 |
12 |
38 |
36 |
25 |
16 |
| ГЗ.25.1.3.L |
G1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.1.4.L |
R1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.1.5.L |
M33 × 2 |
16 |
12 |
На запит |
| ГЗ.25.1.6.L |
G3 / 4 |
16 |
12 |
| ГЗ.25.1.7.L |
М16 × 1,5 |
16 |
12 |
| ГЗ.25.2.1.L |
25 |
M27 × 2 |
M20 × 1,5 |
16 |
12 |
38 |
32 |
20 |
22 |
| ГЗ.25.2.2.L |
M27 × 2 |
16 |
12 |
38 |
36 |
25 |
22 |
| ГЗ.25.2.3.L |
G1 / 2 |
16 |
12 |
38 |
32 |
20 |
22 |
| ГЗ.25.2.4.L |
R1 / 2 |
16 |
12 |
28 |
32 |
20 |
22 |
| ГЗ.25.2.5.L |
M33 × 2 |
16 |
12 |
На запит |
| ГЗ.25.2.6.L |
G3 / 4 |
16 |
12 |
38 |
32 |
20 |
22 |
| ГЗ.25.2.7.L |
М16 × 1,5 |
16 |
12 |
На запит |
| ГЗ.25.3.1.L |
25 |
G1 / 2 |
M20 × 1,5 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.3.2.L |
M27 × 2 |
16 |
12 |
38 |
36 |
25 |
16 |
| ГЗ.25.3.3.L |
G1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.3.4.L |
R1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.3.5.L |
M33 × 2 |
16 |
12 |
На запит |
| ГЗ.25.3.6.L |
G3 / 4 |
16 |
12 |
| ГЗ.25.3.7.L |
М16 × 1,5 |
16 |
12 |
| ГЗ.25.4.1.L |
25 |
R1 / 2 |
M20 × 1,5 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.4.2.L |
M27 × 2 |
16 |
12 |
30 |
36 |
25 |
16 |
| ГЗ.25.4.3.L |
G1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.4.4.L |
R1 / 2 |
16 |
12 |
30 |
30 |
20 |
16 |
| ГЗ.25.4.5.L |
M33 × 2 |
16 |
12 |
На запит |
| ГЗ.25.4.6.L |
G3 / 4 |
16 |
12 |
| ГЗ.25.4.7.L |
М16 × 1,5 |
16 |
12 |
| ГЗ.25.5.1.L |
25 |
M33 × 2 |
M20 × 1,5 |
16 |
12 |
43 |
41 |
24 |
28 |
| ГЗ.25.5.2.L |
M27 × 2 |
16 |
12 |
На запит |
| ГЗ.25.5.3.L |
G1 / 2 |
16 |
12 |
43 |
41 |
24 |
28 |
| ГЗ.25.5.4.L |
R1 / 2 |
16 |
12 |
На запит |
| ГЗ.25.5.5.L |
M33 × 2 |
16 |
12 |
43 |
41 |
24 |
28 |
| ГЗ.25.5.6.L |
G3 / 4 |
16 |
12 |
На запит |
| ГЗ.25.5.7.L |
М16 × 1,5 |
16 |
12 |
| ГЗ.25.6.1.L |
25 |
G3 / 4 |
M20 × 1,5 |
16 |
12 |
38 |
32 |
20 |
22 |
| ГЗ.25.6.2.L |
M27 × 2 |
16 |
12 |
На запит |
| ГЗ.25.6.3.L |
G1 / 2 |
16 |
12 |
38 |
32 |
20 |
22 |
| ГЗ.25.6.4.L |
R1 / 2 |
16 |
12 |
На запит |
| ГЗ.25.6.5.L |
M33 × 2 |
16 |
12 |
| ГЗ.25.6.6.L |
G3 / 4 |
16 |
12 |
| ГЗ.25.6.7.L |
М16 × 1,5 |
16 |
12 |
Умови застосування перетворювачів із захисною гільзою з матеріалу сталь 12Х18Н10Т
| Модель |
Умовний тиск Ру, МПа |
Занурювана частина L, мм |
Максимальна швидкість потоку, м / с |
| пар |
вода |
| ГЗ.16.Х.Х.L |
16 |
60, 80, 100, 120 |
25 |
2,5 |
| 160, 200, 250, 320 |
15 |
1,5 |
| 400, 500, 630, 800, 1000 |
3 |
0,3 |
| 1250, 1600, 2000 |
1 |
0,1 |
| ГЗ.25.Х.Х.L |
25 |
60, 80, 100, 120 |
40 |
0,4 |
| 160 |
30 |
0,3 |
| 200, 250, 320 |
25 |
0,25 |
| 400, 500, 630, 800, 1000 |
5 |
0,5 |
| 1250, 1600, 2000 |
2 |
0,2 |
Примітка. При температурі робочого середовища вище 400 ° С значення граничної швидкості потоку знижується в 1,5 рази.
