Застосовується в холодильній техніці, сушильних шафах, печах, пастеризаторах і іншому технологічному обладнанні.
Переваги
- Два входу для вимірювання температури або іншої фізичної величини (тиску, вологості, витрат, рівня й т. П.) За допомогою датчиків:
• термоперетворювачів опору типу ТСМ / ТСП;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП (S), ТПП (R);
• датчиків з уніфікованим вихідним сигналом струму 0 (4) ... 20 мА, 0 ... 5 мА або напруги 0 ... 1 В; - Цифрова фільтрація і корекція вхідного сигналу, масштабування шкали для аналогового входу;
- Обчислення різниці двох вимірюваних величин (Т = Т1 - Т2);
- Індикація поточних значень вимірюваних величин Т1, Т2 або їх різниці на вбудованому 4 / х розрядному світлодіодному цифровому індикаторі;
- Збереження заданих параметрів при відключенні харчування;
- Програмування кнопками на лицьовій панелі приладу;
- Захист параметровв від несанкціонованих змін.
Елементи індикації та управління
4х розрядний цифровий індикатор в режимі РОБОТА відображає значення вимірюваних величин, а в режимі програмування - значення програмованих параметрів приладу. Кнопка призначена для зміни каналу, що виводиться на індикацію. Кнопками і в режимі програмування збільшують або зменшують значення програмованого параметра.

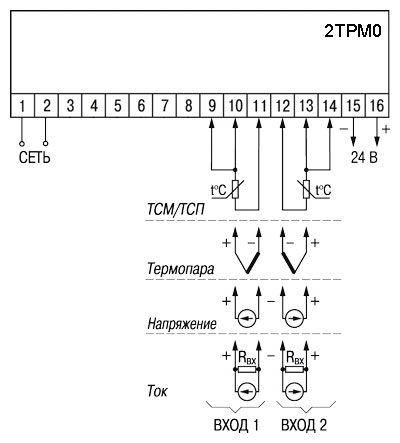

Входи можуть бути тільки однотипними. Вимірювання тиску, вологості, витрати, рівня та ін. Величин можливо тільки в модифікаціях 2ТРМ0 # Х.АТ і 2ТРМ0 # Х.АН
Технічні характеристики вимірювача двоканального ОВЕН 2ТРМ0
- Номінальна напруга живлення -220 В 50 Гц
- Допустиме відхилення іменний. напруги -15 ... + 10%
- Кількість входів для підключення датчиків -2
- Межа допустимої основної похибки вимірювання вхідного параметра ± 0,5% (без урахування похибки датчика)
- модифікація 2ТРМ0А_Х.ТС ± 0,5% (± 0,25%)
- Час опитування одного входу не більше -1,5 з
- Вих. напруга джерела живлення нормують перетворювачів (в модифікаціях АТ і АН) -22 ... 30 В
- Макс. допустимий струм джерела живлення -50 мА
-
Основні функції вимірювача двоканального ОВЕН 2ТРМ0
- Два універсальних входу для підключення широкого спектру датчиків температури, тиску, вологості, витрат, рівня й т. П.
- Цифрова фільтрація і корекція вхідного сигналу, масштабування шкали для аналогового входу
- Обчислення і індикація квадратного кореня з вимірюваної величини (наприклад, для регулювання миттєвої витрати)
- Обчислення різниці двох вимірюваних величин (Т = Т1 - Т2)
- Індикація поточних значень вимірюваних величин Т1, Т2 або їх різниці на вбудованому 4-х розрядному світлодіодному цифровому індикаторі
- Імпульсний джерело живлення 90 ... 245 В 47 ... 63 Гц
- Вбудоване джерело живлення 24 В для активних датчиків у всіх модифікаціях приладу
- Програмування кнопками на лицьовій панелі приладу
- Збереження налаштувань при відключенні харчування
- Захист параметрів від несанкціонованих змін
Габаритні розміри (мм) і ступінь захисту корпусу
- щитової Щ1 96х96х70, IP54 *
- щитової Щ2N 96х48х100, IP54 *
- настінний Н 130х105х65, IP44 *
- DIN_реечний Д 72х88х54, IP20 * * з боку передньої панелі
живлення
| Напруга живлення змінного струму | 90 ... 245 В |
| Частота напруги живлення | 47 ... 63 Гц |
| споживана потужність | не більше 7 ВА |
| Напруга вбудованого джерела живлення нормують перетворювачів | 24 ± 2,4 В |
| Максимально допустимий струм джерела живлення | 80 мА |
універсальні входи
| Кількість універсальних входів | 2 |
| Типи вхідних датчиків і сигналів | см. таблицю «Характеристики вимірювальних датчиків» |
| Час опитування входу: | |
| - для термоперетворювачів опору | не більше 0,8 с |
| - для інших датчиків | не більше 0,4 с |
| Межа основної зведеної похибки вимірювання: | |
| - для термоелектричних перетворювачів | ± 0,5% |
| - для інших датчиків | ± 0,25% |
корпус
| Габаритні розміри (мм) і ступінь захисту корпусу | |
| щитової Щ1 | 96х96х65, IP54 * |
| щитової Щ2 | 96х48х100, IP54 * |
| щитової Щ11 | 96х96х47, IP54 * |
| На DIN рейку | 90х72х58, IP20 |
| настінний Н | 130х105х65, IP44 |
| * З боку передньої панелі | |
Умови експлуатації
| Температура оточуючого повітря | -20 ... + 50 ° С |
| Атмосферний тиск | 84 ... 106,7 кПа |
| Відносна вологість повітря (при +35 ° С і нижче без конденсації вологи) | 30 ... 80% |
Характеристики вимірювальних датчиків
| код b1-0 | Тип датчика | Діапазон вимірювань | Роздільна здатність* |
| 01 | ТСМ (Cu50) W100 = 1.426 | -50 ... + 200 ° С | 0,1 ° С |
| 09 | ТСМ (50М) W100 = 1.428 | -200 ... + 200 ° С | 0,1 ° С |
| 07 | ТСП (Pt50) W100 = 1.385 | -200 ... + 850 ° С | 0,1 ° С |
| 08 | ТСП (50П) W100 = 1.391 | -240 ... + 1100 ° С | 0,1 ° С |
| 00 | ТСМ (Cu100) W100 = 1.426 | -50 ... + 200 ° С | 0,1 ° С |
| 14 | ТСМ (100М) W100 = 1.428 | -200 ... + 200 ° С | 0,1 ° С |
| 02 | ТСП (Pt100) W100 = 1.385 | -200 ... + 850 ° С | 0,1 ° С |
| 03 | ТСП (100П) W100 = 1.391 | -240 ... + 1100 ° С | 0,1 ° С |
| 29 | ТСН (100Н) W100 = 1.617 | -60 ... + 180 ° С | 0,1 ° С |
| 30 | ТСМ (Cu500) W100 = 1.426 | -50 ... + 200 ° С | 0,1 ° С |
| 31 | ТСМ (500М) W100 = 1.428 | -200 ... + 200 ° С | 0,1 ° С |
| 32 | ТСП (Pt500) W100 = 1.385 | -200 ... + 850 ° С | 0,1 ° С |
| 33 | ТСП (500П) W100 = 1.391 | -250 ... + 1100 ° С | 0,1 ° С |
| 34 | ТСН (500Н) W100 = 1.617 | -60 ... + 180 ° С | 0,1 ° С |
| 35 | ТСМ (Cu1000) W100 = 1.426 | -50 ... + 200 ° С | 0,1 ° С |
| 36 | ТСМ (1000М) W100 = 1.428 | -200 ... + 200 ° С | 0,1 ° С |
| 37 | ТСП (Pt1000) W100 = 1.385 | -200 ... + 850 ° С | 0,1 ° С |
| 38 | ТСП (1000П) W100 = 1.391 | -250 ... + 1100 ° С | 0,1 ° С |
| 39 | ТСН (1000Н) W100 = 1.617 | -60 ... + 180 ° С | 0,1 ° С |
| 15 | ТСМ (53М) W100 = 1.426 (гр. 23) | -50 ... + 200 ° С | 0,1 ° С |
| 04 | термопара ТХК (L) | -200 ... + 800 ° С | 0,1 ° С |
| 20 | термопара ТЖК (J) | -200 ... + 1200 ° С | 0,1 ° С |
| 19 | термопара ТНН (N) | -200 ... + 1300 ° С | 0,1 ° С |
| 05 | термопара ТХА (K) | -200 ... + 1360 ° С | 0,1 ° С |
| 17 | термопара ТПП (S) | -50 ... + 1750 ° C | 0,1 ° С |
| 18 | термопара ТПП (R) | -50 ... + 1750 ° C | 0,1 ° С |
| 16 | термопара ТПР (В) | +200 ... +1800 ° C | 0,1 ° С |
| 21 | термопара ТВР (А-1) | 0 ... + 2500 ° С | 0,1 ° С |
| 22 | термопара ТВР (А-2) | 0 ... +1800 ° C | 0,1 ° С |
| 23 | термопара ТВР (А-3) | 0 ... +1800 ° C | 0,1 ° С |
| 24 | термопара ТМК (Т) | -200 ... + 400 ° C | 0,1 ° С |
| 12 | ток 0 ... 5 мА | 0 ... 100% | 0,1% |
| 11 | ток 0 ... 20 мА | 0 ... 100% | 0,1% |
| 10 | ток 4 ... 20 мА | 0 ... 100% | 0,1% |
| 06 | напруга -50 ... + 50 мВ | 0 ... 100% | 0,1% |
| 13 | напруга 0 ... 1 В | 0 ... 100% | 0,1% |
| * При вимірюванні температури вище 999,9 ° С і нижче мінус 199,9 ° С роздільна здатність приладу 1 ° С | |||
