Багатоканальний вимірювач-регулятор ОВЕН ТРМ138 призначений для вимірювання різних фізичних параметрів, таких як температура, тиск, вологість, тощо. Параметрів в середовищі холодильної техніки, в печах, сушильних шафах і ще в багатьох галузях промисловості. Різнобічність вимірювача-регулятора ОВЕН ТРМ138 забезпечує можливість підключення від одного до восьми датчиків, в той час як ці датчики можуть бути різних типів. Регулювання відбувається за двохпозиційного закону. Реєстрація йде на аналоговому виході (струм 4 ... 20 мА). Інформація з датчиків подається в електричному сигналі для ЕОМ. Управління приладом може також здійснюватися за допомогою спеціальних кнопок на панелі вимірювача або аналогічне управління через комп'ютер, до якого він підключений через спеціальний інтерфейс і програмне забезпечення. В даний час, даний агрегат створюється в корпусі типу Щ7, який захищає з боку передньої панелі класу IP54. Час обробки сигналу цього вимірювача складе не більше однієї секунди, навіть якщо підключити до восьми датчиків до нього одночасно, і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. який захищає з боку передньої панелі класу IP54. Час обробки сигналу цього вимірювача складе не більше однієї секунди, навіть якщо підключити до восьми датчиків до нього одночасно, і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. який захищає з боку передньої панелі класу IP54. Час обробки сигналу цього вимірювача складе не більше однієї секунди, навіть якщо підключити до восьми датчиків до нього одночасно, і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. Час обробки сигналу цього вимірювача складе не більше однієї секунди, навіть якщо підключити до восьми датчиків до нього одночасно, і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. Час обробки сигналу цього вимірювача складе не більше однієї секунди, навіть якщо підключити до восьми датчиків до нього одночасно, і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. і при цьому межа допустимої похибки в результаті складе всього 0.5%. Досить часто прилад використовується з метою контролю служби багатозонних печей, і систем захисно-запобіжної автоматики. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008. Для даного приладу передбачено живлення від джерела змінного струму з напругою від 90В до 245В при максимальній силі струму в 50 мА. Напруга подається на активні вимірювальні датчики в 20-28В струму. Регулятор температури ТРМ138 числиться в Державному реєстрі засобів вимірювальної техніки і має сертифікат відповідності ГОСТ-Р. Прилад випускається згідно ТУ 4217-015-46526536-2008.

Вимірювачі-регулятори восьмиканальні ТРМ138 ОВЕНВимірювачі-регулятори восьмиканальні ТРМ138 ОВЕН

Функціональні можливості регулятора ОВЕН ТРМ138

  • Вісім універсальних входів * для підключення від 1 до 8 датчиків різного типу в будь-яких комбінаціях, що дозволяє одночасно вимірювати і контролювати кілька різних фізичних величин (температуру, вологість, тиск і ін.)
  • Обчислення додаткових величин:
    • середніх значень від 2 до 8 виміряних величин;
    • різниць виміряних величин;
    • швидкості зміни вимірюваної величини.
  • До восьми каналів регулювання або реєстрації температури, тиску або інших виміряних або розрахованих величин:
    • регулювання по двохпозиційного закону;
    • реєстрація на аналоговому виході (струм 4 ... 20 мА).
  • Від 1 до 8 вбудованих вихідних пристроїв різних типів в обраній користувачем комбінації
  • Режим ручного управління вихідними пристроями
  • Конфігурація функціональної схеми і установка параметрів:
    • кнопками на лицьовій панелі приладу;
    • на ПК за допомогою програми-конфігурувати.
  • Стандартна конфігурація - зручний вибір з чотирьох можливих
  • Вбудований інтерфейс RS-485 (протокол ОВЕН, Modbus ASCII / RTU)

Вимірювачі-регулятори восьмиканальні ТРМ138 ОВЕН

* Для вимірювання тиску, вологості, витрати та ін. Величин використовуються датчики з уніфікованим вихідним сигналом струму 0 ... 5 мА, 0 (4) ... 20 мА або напруги 0 ... 50 мВ, 0 ... 1 В .

Напруга живлення 90 ... 245 В частотою 47 ... 63 Гц
Кількість універсальних входів 8
Вхідний опір при підключенні джерела сигналу:
- струму 100 Ом ± 0,1% (при підключенні зовнішнього резистора)
- напруги не менше 100 кОм
Межа допустимої основної похибки вимірювання вхідного параметра ± 0,25%
- при використанні термопари ± 0,5%
Час опитування одного входу не більше 1 з
Напруга живлення активних датчиків 20 ... 28 В постійного струму
Максимально допустимий струм 150 мА
Кількість вихідних пристроїв 8
Тип інтерфейсу зв'язку з ЕОМ RS-485
Швидкість передачі даних 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт / с
Тип кабелю екранована кручена пара
Тип і габаритні розміри корпусу щитової Щ4, 96х96х145 мм щитової Щ7, 169х138х50 мм
Ступінь захисту корпусу IP54 з боку передньої панелі

Характеристики вихідних пристроїв

позначення Тип вихідного пристрою електричні характеристики
Р електромагнітне реле 4 А при 220 В
До транзисторная оптопара структури n-p-n типу 200 мА при 40 В
З сімісторний оптопара 50 мА при 300 В (пост. Відкр. Симистор) або 0,5 А (симистор вкл. З частотою не більше 50 Гц і tімп = 5 мс)
Т вихід для управління твердотілим реле вихідна напруга - 4 ... 6 В максимальний вихідний струм 100 мА
І цифроаналоговий перетворювач «параметр-струм 4 ... 20 мА» опір навантаження 0 ... 800 Ом
У цифроаналоговий перетворювач «параметр-напруга 0 ... 10 В» опір навантаження не менше 2 кОм

Характеристики вимірювальних датчиків

Тип датчика Діапазон вимірювань Роздільна здатність
ТСМ 50М W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
ТСМ 50М W100 = 1.428 -190 ... + 200 ° С 0,1 ° С
ТСМ 100М W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
ТСМ 100М W100 = 1.428 -190 ... + 200 ° С 0,1 ° С
ТСП 50П W100 = 1.385 -200 ... + 750 ° С 0,1 ° С
ТСП 50П W100 = 1.391 -200 ... + 750 ° С 0,1 ° С
ТСП 100П W100 = 1.385 (Pt 100) -200 ... + 750 ° С 0,1 ° С
ТСП 100П W100 = 1.391 -200 ... + 750 ° С 0,1 ° С
ТСМ гр. 23 (R0 = 53 Ом, W100 = 1.426) -50 ... + 200 ° С 0,1 ° С
термопара ТХК (L) -50 ... + 750 ° С 0,1 ° С
термопара ТЖК (J) -50 ... + 900 ° С 0,1 ° С
термопара ТНН (N) -50 ... + 1300 ° С 1 ° С
термопара ТХА (K) -50 ... + 1300 ° С 1 ° С
термопара ТПП (S) 0 ... + 1750 ° C 1 ° С
термопара ТПП (R) 0 ... + 1750 ° C 1 ° С
термопара ТВР (А-1) 0 ... + 2500 ° С 1 ° С
ток 0 ... 5 мА 0 ... 100% 0,1 ° С
ток 0 ... 20 мА 0 ... 100% 0,1 ° С
ток 4 ... 20 мА 0 ... 100% 0,1 ° С
напруга 0 ... 50 мВ 0 ... 100% 0,1 ° С
напруга 0 ... 1 В 0 ... 100% 0,1 ° С

Схеми підключення:

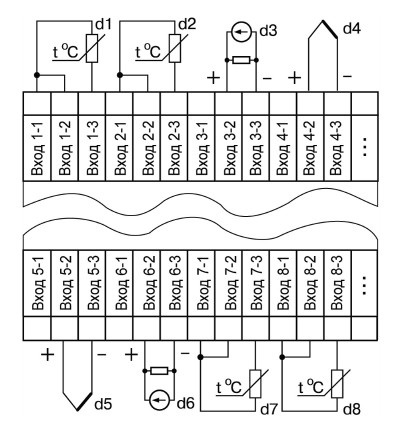

Приклад схеми підключення активних датчиків d1-d4 з вихідним сигналом струму від 4 до 20 мАtrm138-podkl-datchiki___61e45786-400x0-d

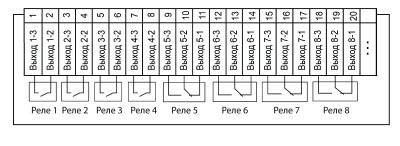

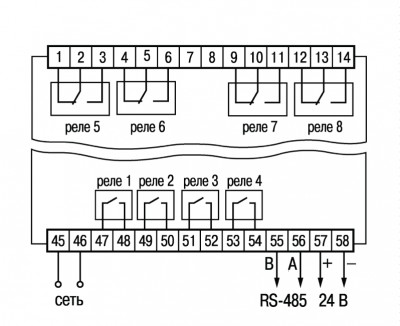

Схема підключення електромагнітних реле приладу ОВЕН ТРМ138-Р в корпусі Щ4 Схема підключення електромагнітних реле приладу ОВЕН ТРМ138-Р в корпусі Щ7

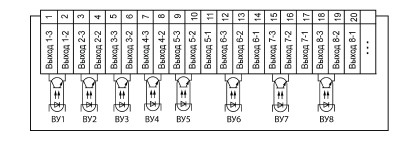

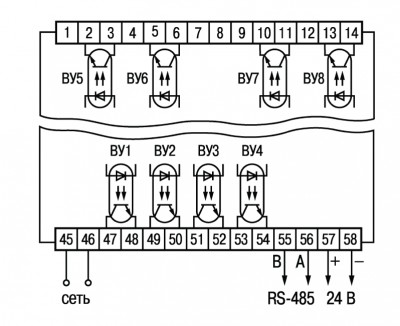

Схема підключення транзисторних оптопари приладу ОВЕН ТРМ138-К в корпусі Щ4Схема підключення транзисторних оптопари приладу ОВЕН ТРМ138-К в корпусі Щ7

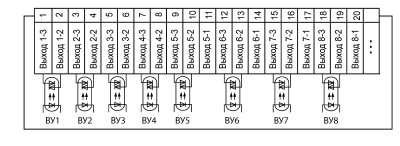

Схема підключення симісторних оптопар приладу ОВЕН ТРМ138-С в корпусі Щ4Схема підключення симісторних оптопар приладу ОВЕН ТРМ138-С в корпусі Щ7

trm138-shh4-podkl-i___fc185c03-400x0-dСхема підключення ЦАП приладу ОВЕН ТРМ138-І в корпусі Щ7

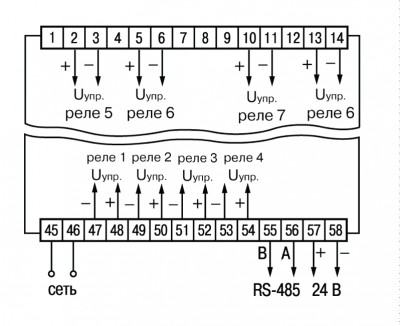

Схема підключення твердотільних реле приладу ОВЕН ТРМ138-Т в корпусі Щ4Схема підключення твердотільних реле приладу ОВЕН ТРМ138-Т в корпусі Щ7

Схема підключення вихідних пристроїв приладу ОВЕН ТРМ138-У
