Даний клапан 15кч888р складається з корпусу, запірного з мембранної механізму, ручного дублера і електромагнітного приводу. Мембранний електромагнітний клапан СВМ 15кч888р застосовується як пристрій, який має електричне дистанційне керування в трубопроводах. Прилад призводить воду і повітря, максимально допустимої для роботи температури, поріг для яких є - 46 ° С. Даний прилад є унікальним вентилем, який ідеально зарекомендував себе в пристроях автоматики зрошувальних і поливальних агрегатів агропромислового комплексу. Проводять цей прилад з діаметрами умовного доступу від 24 до 67 мм. Вентиль 15кч888р володіє фланцевим приєднанням, він поставляється і проводиться по ТУ 3732 013 00218137 2003. У випадках, коли харчування електромережі відсутня, клапан буде приймати безпечне закрите положення. Корпус виробу виготовлений з ковкого чавуну, а для ущільнювальної поверхні застосовують гуму. За умов дотримання переліку правил експлуатації час роботи клапана може досягати 65 000 циклів. Цей електричний клапан має масу від 6,4 до 25,6 кг - даний показник залежить від ширини умовного проходу.
Умови експлуатації
|
Робоче середовище |
вода |
повітря |
розсіл (крім Ду 50, 65) |
|
Температура робочого середовища, ° С |
від +1 до +45 |
від 0 до +45 |
від - 40 до +45 |
|
Температура навколишнього середовища, ° С |
Від - 40 до +50 |
||
|
Приєднання до трубопроводу |
фланцеве |
||
Технічні характеристики
|
Умовний прохід ДN, мм |
25 |
40 |
50 |
65 |
|
|
Тиск робочий, PN, МПа |
0,1 ... 1,6 |
||||
|
Час відкриття клапана, не більше |
3 сек. для Ду 25, 40; 5 сек. для Ду 50, 65 |
||||
|
Час закриття клапана, не більше |
5 сек. для Ду 25, 40; 10 сек. для Ду 50,65 |
||||
|
Пропуск повітря в затворі см 3 / хв не більше, при |
Pр 1 кг / см 2 |
0,5 |
|||
|
Pр 16 кг / см 2 |
не допускаються |
||||
|
тип приводу |
електромагнітний |
||||
Матеріали основних деталей
|
Найменування деталі |
матеріал |
|
корпус |
ковкий чавун |
|
кришка |
сталь |
|
Матюкав ущільнюючих поверхонь |
гума |
показники надійності
|
Напрацювання на відмову, циклів, не менше |
65000 |

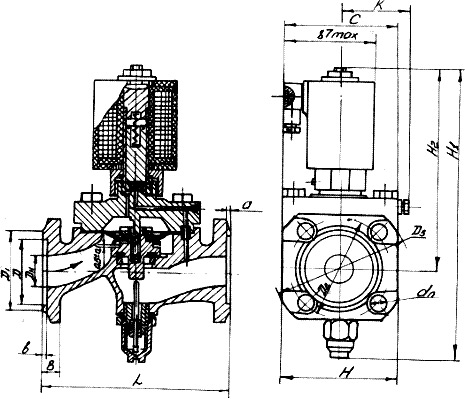

Основні габаритні і приєднувальні розміри (мм), маса (кг)
|
DN |
D |
D 1 |
D 2 |
D 3 |
Н |
H 1 |
Н 2 |
L |
З |
До |
B |
b |
a |
d |
n |
маса |
|
25 |
58 |
68 |
85 |
115 |
90 |
245 |
165 |
160 |
100 |
60 |
14 |
2 |
3 |
14 |
4 |
6,3 |
|
40 |
76 |
88 |
110 |
145 |
110 |
258 |
167 |
170 |
105 |
63 |
18 |
3 |
3 |
18 |
4 |
7,8 |
|
50 |
88 |
102 |
125 |
160 |
125 |
272 |
170 |
230 |
128 |
74 |
18 |
3 |
3 |
18 |
4 |
11,5 |
|
65 |
110 |
122 |
145 |
180 |
140 |
3 |
217 |
290 |
222 |
- |
20 |
3 |
3 |
18 |
4 |
25,5 |
