    Призначений для точного підтримки заданих параметрів. Використовується в складі складного технологічного обладнання: екструдерів, термопластавтоматів, печей, пакувального, поліграфічного, вакуум-формувального устаткування і т. П.

    Клас точності регулятора 0,5.

    ПІД-регулятор температури, тиску та ін. Випускається в щитовому корпусі типу Щ5, ступінь захисту IP54 з боку передньої панелі.

    Функціональні можливості ПІД регулятора ОВЕН ТРМ101

    • універсальний вхід для підключення широкого спектру датчиків температури, тиску, вологості та ін.
    • Під - регулювання виміряної величини з використанням «нагрівача» або «холодильника»
    • автонастройка ПІД-регулятора по сучасному ефективному алгоритму
    • дистанційний пуск і зупинка ПІД-регулятора за допомогою зовнішнього пристрою, підключеного до додаткового входу 2
    • сигналізація про виникнення аварійної ситуації двох типів:

    - про вихід регульованої величини за задані межі;

    - про обрив в ланцюзі регулювання (LBA)

    • регулювання потужності (наприклад, для управління інфрачервоною лампою) спільно з приладом ОВЕН Бусто при використанні струмового виходу 4 ... 20 мА
    • безконтактне управління навантаженням через зовнішнє твердотельное реле
    • вбудований інтерфейс RS-485
    • конфігурація ПІД-регулятора температури, тиску та ін. величин здійснюється на ПК або з передньої панелі приладу
    • рівні захисту параметрів для різних груп фахівців
    • два виходи в будь-яких комбінаціях: електромагнітне реле, оптосімістори, Оптотранзистори, «струмова петля» 4 ... 20 мА, уніфіковане напруга 0..10 В, спеціалізований вихід для підключення твердотільного реле.

    живлення

    Напруга живлення 90 ... 245 В частотою 47 ... 63 Гц



    Універсальний вхід 1

    Межа допустимої основної похибки вимірювання вхідного параметра ± 0,5%
    Вхідний опір при підключенні джерела сигналу:
    - струму 100 Ом ± 0,1%
    - напруги не менше 100 кОм



    Додатковий вхід 2

    Опір зовнішнього ключа:
    - в стані «замкнуто» 0 ... 1 кОм
    - в стані «розімкнуте» більше 100 кОм



    виходи

    Кількість вихідних пристроїв 2



    інтерфейс зв'язку

    Тип інтерфейсу RS-485
    Швидкість передачі даних 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт / с



    корпус

    Тип корпусу і його габаритні розміри (без елементів кріплення) щитової Щ5, 48х48х102 мм
    Ступінь захисту корпусу IP54 (з боку передньої панелі)



    Характеристики вихідних пристроїв

    позначення Тип вихідного пристрою (ВУ) електричні характеристики
    Р електромагнітне реле 1 А (ПІД-регулювання) 8 А (сигналізація) при 220 В 50 ... 60 Гц, cos> 0,4 ​​або 30 В пост. струму
    До транзисторная оптопара структури n-p-n типу 200 мА при 50 В пост. струму
    З сімісторний оптопара 50 мА при 240 В (пост. Відкр. Симистор) або 0,5 А (симистор вкл. З частотою не більше 50 Гц і tімп. = 5 мс)
    І цифроаналоговий перетворювач «параметр-струм 4 ... 20 мА» нагрузка 0 ... 1000 Ом, напруга живлення 10 ... 30 В пост. струму
    У цифроаналоговий перетворювач «параметр-напруга 0 ... 10 В» навантаження не менше 2 кОм, напруга живлення 15 ... 32 В
    Т вихід для управління твердотілим реле вихідна напруга 4 ... 6 В максимальний вихідний струм 50 мА



    Характеристики вимірювальних датчиків

    Код in-t Тип датчика Діапазон вимірювань
    r385 ТСП50 W100 = 1.385 -200 ... + 750 ° С
    r.385 ТСП100 W100 = 1.385 (Pt 100) -200 ... + 750 ° С
    r391 ТСП50 W100 = 1.391 -200 ... + 750 ° С
    r.391 ТСП100 W100 = 1.391 -200 ... + 750 ° С
    r-21 ТСП гр. 21 (R0 = 46 Oм, W100 = 1.391) -200 ... + 750 ° С
    r426 ТСМ50 W100 = 1.426 -50 ... + 200 ° С
    r.426 ТСМ100 W100 = 1.426 -50 ... + 200 ° С
    r-23 ТСМ гр. 23 (R0 = 53 Ом, W100 = 1.426) -50 ... + 200 ° С
    r428 ТСМ50 W100 = 1.428 -190 ... + 200 ° С
    r.428 ТСМ100 W100 = 1.428 -190 ... + 200 ° С
    E_A1 термопара ТВР (А-1) 0 ... + 2500 ° С
    E_A2 термопара ТВР (А-2) 0 ... +1800 ° C
    E_A3 термопара ТВР (А-3) 0 ... +1800 ° C
    E_ _b термопара ТПР (В) +200 ... +1800 ° C
    E_ _J термопара ТЖК (J) -200 ... + 1200 ° С
    E_ _K термопара ТХА (K) -200 ... + 1300 ° С
    E_ _L термопара ТХК (L) -200 ... + 800 ° С
    E_ _n термопара ТНН (N) -200 ... + 1300 ° С
    E_ _r термопара ТПП (R) 0 ... + 1750 ° C
    E_ _S термопара ТПП (S) 0 ... + 1750 ° C
    E_ _t термопара ТМК (Т) -200 ... + 400 ° C
    i 0_5 ток 0 ... 5 мА 0 ... 100%
    i 0.20 ток 0 ... 20 мА 0 ... 100%
    i 4.20 ток 4 ... 20 мА 0 ... 100%
    U-50 напруга -50 ... + 50 мВ 0 ... 100%
    U0_1 напруга 0 ... 1 В 0 ... 100%



    Умови експлуатації

    Температура повітря, що оточує корпус приладу + 1 ... + 50 ° C
    Атмосферний тиск 86 ... 106,7 кПа
    Відносна вологість повітря (при 35 ° C) 30 ... 85%

     Схеми підключення:

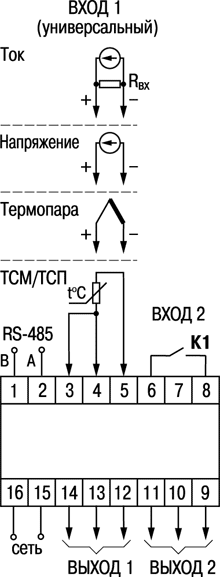

    ПІД-регулятор з універсальним входом і RS-485 ОВЕН ТРМ101.  схеми підключення      Схеми підключення вихідного пристрою 1 типу РСхеми підключення вихідного пристрою 1 типу КСхеми підключення вихідного пристрою 1 типу ССхеми підключення вихідного пристрою 1 типу ТСхеми підключення вихідного пристрою 1 типу ІСхеми підключення вихідного пристрою 1 типу У



    Схеми підключення вихідного пристрою 2 типу РСхеми підключення вихідного пристрою 2 типу КСхеми підключення вихідного пристрою 2 типу ССхеми підключення вихідного пристрою 2 типу ТСхеми підключення вихідного пристрою 2 типу ІСхеми підключення вихідного пристрою 2 типу У
