    ПЛК150 - моноблочний програмований логічний контролер з дискретними і аналоговими входами / виходами. Здійснює вимірювання вхідних аналогових і дискретних сигналів, формує аналогові і цифрові сигнали. Призначений для побудови систем управління малими та середніми об'єктами автоматизації, а також створення систем диспетчеризації.

    Особливості контролера ПЛК150

    • Компактний пластиковий корпус з кріпленням для монтажу на DIN-рейку.
    • Наявність дискретних входів / виходів.
    • Наявність аналогових входів / виходів.
    • Послідовні порти обміну даними RS-485 і RS-232.
    • Наявність порту Ethernet.
    • Збільшення кількості дискретних і аналогових входів і виходів здійснюється за допомогою підключення зовнішніх модулів введення / виведення через будь-який з інтегрованих інтерфейсів.



    Конкурентні переваги ОВЕН ПЛК150

    • Отсутствие операционной системы, повышающее надёжность работы контроллера.
    • Скорость срабатывания дискретных входов достигает 10 кГц (при использовании подмодулей счётчика).
    • Поддерживается работа с широким спектром аналоговых датчиков, включая термопары.
    • Независимые друг от друга интерфейсы на борту: Ethernet, последовательные порты, USB Device (для программирования устройства).
    • Расширенный рабочий диапазон температур окружающей среды: от –20 до +70 ⁰С.
    • Встроенная аккумуляторная батарея, обеспечивающая резервное питание для корректного сохранения данных при внезапном пропадании напряжения питания. При работе от батареи запускается алгоритм, переводящий выходные элементы в «безопасное состояние».
    • Встроенные часы реального времени, работающие от батареи.
    • Возможна работа с нестандартными протоколами обмена данными по любому из портов, что даёт возможность подключать к контроллеру счётчики электричества, воды и газа, считыватели штрих-кодов и т.п.



    Общие сведения

    Конструктивное исполнение Крепление на DIN-рейку
    Степень защиты корпуса IР20
    Напряжение питания: 90... 264 В переменного тока с частотой 47... 63
    Потребляемая мощность 6 Вт
    Индикация передней панели 1 индикатор питания

    1 индикатор наличия связи с CoDeSys

    1 индикатор работы программы пользователя

    6 индикаторов состояний дискретных входов

    4 индикатора состояний выходов

    Ресурсы

    Центральный процессор 32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
    Объем оперативной памяти 8 МВ
    Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов 4 МВ*
    Размер Retain-памяти 4 кВ**
    Время выполнения цикла ПЛК Минимальное 250 мкс (нефиксированное), типовое от 1 мс

    Дискретные входы

    Количество дискретных входов 6
    Гальваническая изоляция дискретных входов есть, групповая
    Электрическая прочность изоляции дискретных входов 1,5 кВ
    Максимальная частота сигнала, подаваемого на дискретный вход :

    - при программной обработке

    - при применении аппаратного счетчика

    - при применении обработчика энкодера



    1 кГц

    10 кГ

    1 кГц

    Дискретные выходы

    Количество дискретных выходов 4 э/м реле
    Характеристики дискретных выходов Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
    Гальваническая изоляция дискретных выходов есть, индивидуальная
    Электрическая прочность изоляции дискретных выходов 1,5 кВ

    Аналоговые входы

    Количество аналоговых входов 4
    Типы поддерживаемых унифицированных входных сигналов Напруга 0 ... 1 В, 0 ... 10 В, -50 ... + 50 мВ Струм 0 ... 5 мА, 0 (4) ... 20 мА Опір 0 ... 5 кОм
    Типи підтримуваних датчиків Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопари: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП ( R), ТПР (В), ТВР (А-1), ТВР (А-2)
    Розрядність вбудованого АЦП 16 біт
    Внутрішній опір аналогового входу: в режимі вимірювання струму в режимі вимірювання напруги 0 ... 10 В 50 Ом Близько 10 кОм
    Час опитування одного аналогового входу 0,5 с
    Межа основної зведеної похибки вимірювання аналоговими входами 0,5%
    Гальванічна ізоляція аналогових входів відсутній

    аналогові виходи

    Кількість аналогових виходів 2
    Розрядність ЦАП 10 біт
    Тип вихідного сигналу ПЛК 150-І ПЛК 150-У ПЛК 150-А Струм 4 ... 20 мА Напруга 0 ... 10 В Струм 4 ... 20 мА або напруга 0 ... 10 В
    Харчування аналогових виходів вбудоване, загальне на всі виходи
    Гальванічна ізоляція аналогових виходів Тобто, групова
    Електрична міцність ізоляції аналогових виходів 1,5 кВ

    інтерфейси зв'язку

    інтерфейси Ethernet 100 Base-T RS-232 RS-485
    протоколи ОВЕН ModBus-RTU, ModBus-ASCII DCON ModBus-TCP GateWay (протокол CODESYS)

    Користувач має можливість реалізувати в середовищі програмування CODESYS власний протокол, який не підтримується ОВЕН ПЛК. У цьому випадку він може скористатися спеціальною бібліотекою, яка відкриває низькорівневий доступ до послідовних портів ОВЕН ПЛК (бібліотека входить в комплект постачання контролера).



    * Для зберігання файлів і архівів використовується Flash-пам'ять, спеціалізована файлова система. Доступний для користувача обсяг З Мбайта.
    ** Настроюється користувачем, максимальний обсяг 16 Кбайт

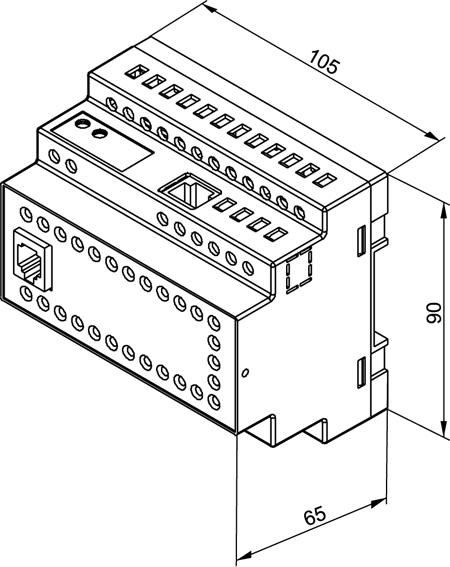

    Функціональна схема ПЛК150 Габаритні і установочні розміри ПЛК150

    Схема підключення харчування, дискретних входів і виходів ПЛК150-220

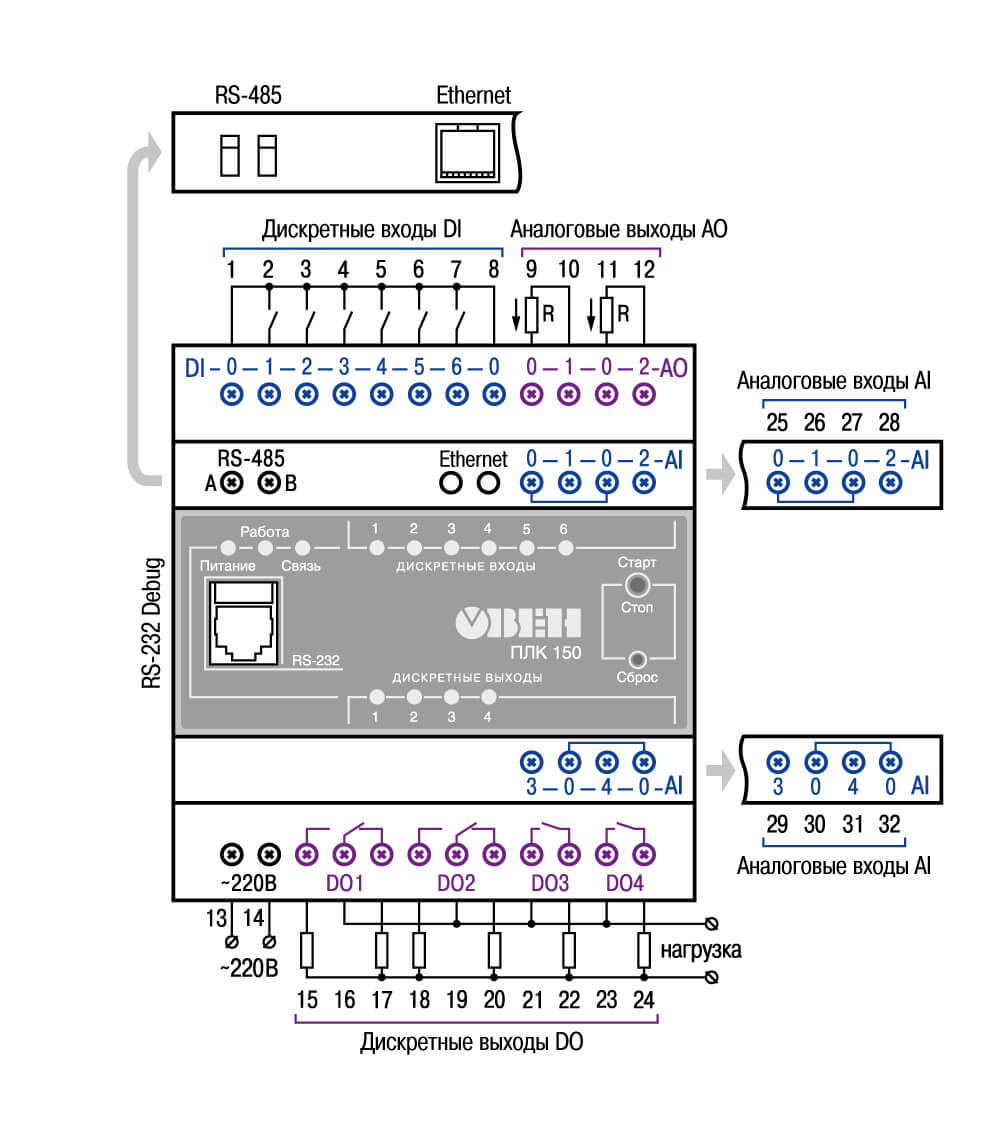

    Схема підключення ПЛК150

    Примітка

    Навантажувальне опір аналогового виходу ПЛК150:

    • R ≤ 900 Ом при вихідному сигналі «ток 4 ... 20 мА»,
    • R> 2 кОм при вихідному сигналі «напруга 0 ... 10 В».

    Підключення зовнішнього джерела живлення для аналогових виходів не потрібно, блок живлення вмонтований в контролер.



    Схеми підключення датчиків до входів ПЛК150



    Схема підключення датчиків до дискретних входів ПЛК150:



    Схема підключення датчиків до дискретних входів ПЛК150





    Схема підключення датчиків до аналогових входів ПЛК150:



    Схема підключення датчиків до аналогових входів ПЛК150

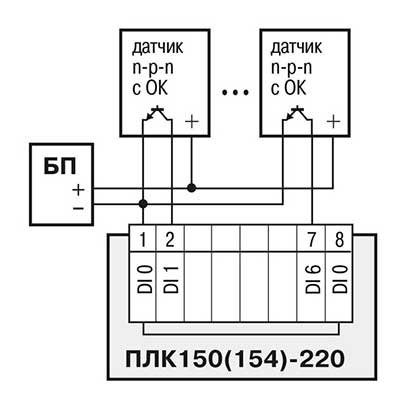

    Схема підключення до ПЛК150 дискретних датчиків з напівпровідниковим вихідним каскадом

    Схема підключення до ПЛК150 дискретних датчиків з напівпровідниковим вихідним каскадом



    кабелі

    Найменування зображення Коментарі Довжина, м

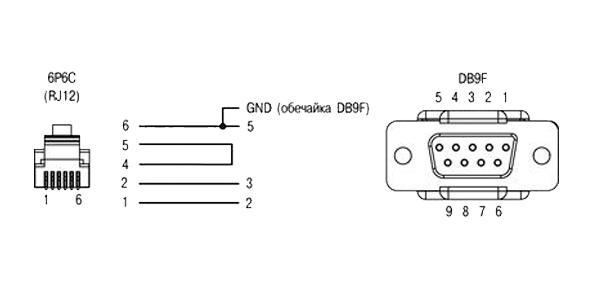

    КС1 кабель КС1 Застосовується для прошивки і програмування контролерів: - ПЛК150 (порт RS-232 DEBUG)

    1,5

    2,7

    КС2

    кабель КС2

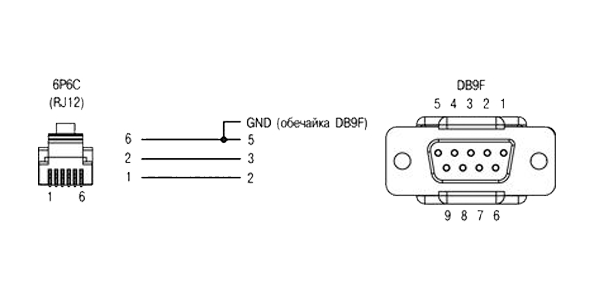

    Застосовується для з'єднання контролерів ПЛК150 (порт RS-232 DEBUG) з панелями оператора ІП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232)

    1,5

    2,7

    КС3

    кабель КС3

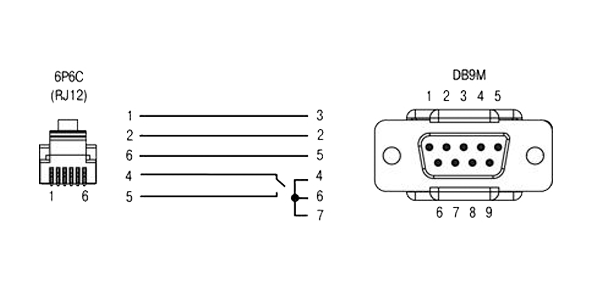

    Застосовується для з'єднання контролерів ПЛК150 (порт RS-232 DEBUG) з модемом ПМ01 [M02] (порт RS-232, роз'єм Х2)

    1,5
