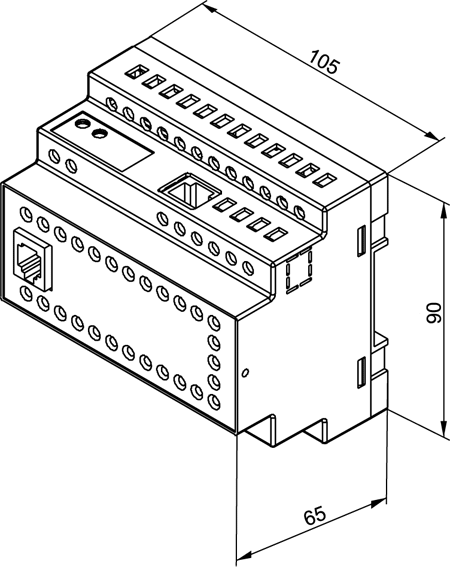

    ОВЕН ПЛК154 - моноблочний програмований логічний контролер з дискретними і аналоговими входами / виходами. Здійснює вимірювання вхідних аналогових і дискретних сигналів, формує аналогові і цифрові сигнали. Призначений для побудови систем управління малими та середніми об'єктами автоматизації, а також створення систем диспетчеризації.

    Особливості контролера ПЛК154

    • Компактний пластиковий корпус з кріпленням для монтажу на DIN-рейку.
    • Наявність дискретних входів / виходів.
    • Наявність аналогових входів / виходів.
    • Послідовні порти обміну даними RS-485 і RS-232.
    • Наявність порту Ethernet.
    • Збільшення кількості дискретних і аналогових входів і виходів здійснюється за допомогою підключення зовнішніх модулів введення / виведення через будь-який з інтегрованих інтерфейсів.



    Конкурентні переваги ОВЕН ПЛК154

    • Отсутствие операционной системы, повышающее надёжность работы контроллера.
    • Скорость срабатывания дискретных входов достигает 10 кГц (при использовании подмодулей счётчика).
    • Поддерживается работа с широким спектром аналоговых датчиков, включая термопары.
    • Независимые друг от друга интерфейсы на борту: Ethernet, последовательные порты, USB Device (для программирования устройства).
    • Расширенный рабочий диапазон температур окружающей среды: от –20 до +70 ⁰С.
    • Встроенная аккумуляторная батарея, обеспечивающая резервное питание для корректного сохранения данных при внезапном пропадании напряжения питания. При работе от батареи запускается алгоритм, переводящий выходные элементы в «безопасное состояние».
    • Встроенные часы реального времени, работающие от батареи.
    • Возможна работа с нестандартными протоколами обмена данными по любому из портов, что даёт возможность подключать к контроллеру счётчики электричества, воды и газа, считыватели штрих-кодов и т.п.

    Общие сведения

    Конструктивное исполнение Крепление на DIN-рейку
    Степень защиты корпуса IР20
    Напряжение питания:

    ПЛК150-220

    90... 264 В переменного тока с частотой 47... 63
    Потребляемая мощность 6 Вт
    Индикация передней панели 1 индикатор питания

    6 индикаторов состояний дискретных входов

    4 индикатора состояний выходов

    1 индикатор наличия связи с CODESYS

    1 индикатор работы программы пользователя

    Ресурсы

    Центральный процессор 32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
    Объем оперативной памяти 8 МВ
    Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов 4 МВ*
    Размер Retain-памяти 4 кВ**
    Время выполнения цикла ПЛК Мінімальна 250 мкс (нефиксированное), типове від 1 мс

    дискретні входи

    Кількість дискретних входів 4
    Гальванічна ізоляція дискретних входів Тобто, групова
    Електрична міцність ізоляції дискретних входів 1,5 кВ
    Максимальна частота сигналу, що подається на дискретний вхід:
    - при програмній обробці 1 кГц
    - при застосуванні апаратного лічильника 10 кГц
    - при застосуванні обробника енкодера 1 кГц

    дискретні виходи

    Кількість дискретних виходів 4 е / м реле
    Характеристики дискретних виходів Струм комутації до 2 А при напрузі не більше 220 В 50 Гц і cos j> 0,4
    Гальванічна ізоляція дискретних виходів Тобто, індивідуальна
    Електрична міцність ізоляції дискретних виходів 1,5 кВ

    аналогові входи

    Кількість аналогових входів 4
    Типи підтримуваних уніфікованих вхідних сигналів Напруга 0 ... 1 В, 0 ... 10 В, -50 ... + 50 мВ Струм 0 ... 5 мА, 0 (4) ... 20 мА Опір 0 ... 5 кОм
    Типи підтримуваних датчиків Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопари: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП ( R), ТПР (В), ТВР (А-1), ТВР (А-2)
    Розрядність вбудованого АЦП 16 біт
    Внутрішній опір аналогового входу: в режимі вимірювання струму в режимі вимірювання напруги 0 ... 10 В 50 Ом Близько 10 кОм
    Час опитування одного аналогового входу 0,5 с
    Межа основної зведеної похибки вимірювання аналоговими входами 0,5%
    Гальванічна ізоляція аналогових входів відсутній

    аналогові виходи

    Кількість аналогових виходів 4
    Розрядність ЦАП 10 біт
    Тип вихідного сигналу:
    ПЛК 154-І Струм 4 ... 20 мА
    ПЛК 154-У Напруга 0 ... 10 В
    ПЛК 154-А Струм 4 ... 20 мА або напруга 0 ... 10 В
    Харчування аналогових виходів вбудоване, загальне на всі виходи
    Гальванічна ізоляція аналогових виходів Тобто, групова
    Електрична міцність ізоляції аналогових виходів 1,5 кВ

    інтерфейси зв'язку

    інтерфейси Ethernet 100 Base-T RS-232 RS-485
    Швидкість обміну по інтерфейсах RS від 4800 до 115200 bps
    протоколи ОВЕН ModBus-RTU, ModBus-ASCII DCON ModBus-TCP GateWay (протокол CODESYS)

    Користувач має можливість реалізувати в середовищі програмування CODESYS власний протокол, який не підтримується ОВЕН ПЛК. У цьому випадку він може скористатися спеціальною бібліотекою, яка відкриває низькорівневий доступ до послідовних портів ОВЕН ПЛК (бібліотека входить в комплект постачання контролера).

    * Для зберігання файлів і архівів використовується Flash-пам'ять, спеціалізована файлова система. Доступний для користувача обсяг З Мбайта.
    ** Настроюється користувачем, максимальний обсяг 16 Кбайт

    Функціональна схема ОВЕН ПЛК154

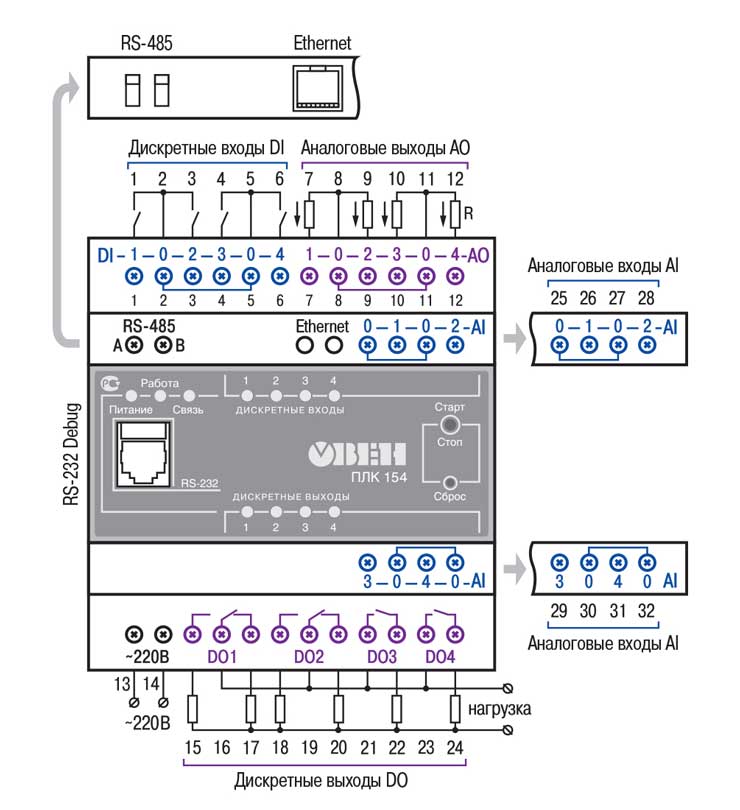

    Схема підключення харчування, дискретних входів і виходів ПЛК154



    Схема підключення датчиків до дискретних входів ПЛК154



    Примітка

    Навантажувальне опір аналогового виходу ПЛК154:

    • R ≤ 900 Ом при вихідному сигналі «ток 4 ... 20 мА»,
    • R> 2 кОм при вихідному сигналі «напруга 0 ... 10 В».

    Підключення зовнішнього джерела живлення для аналогових виходів не потрібно, блок живлення вмонтований в контролер.



    Схеми підключення датчиків до входів ПЛК150



    Схема підключення датчиків до дискретних входів ПЛК150:







    Схема підключення датчиків до аналогових входів ПЛК150:





    Схема підключення до ПЛК150 дискретних датчиків з напівпровідниковим вихідним каскадом

    Схема підключення до ПЛК150 дискретних датчиків з напівпровідниковим вихідним каскадом
