ПР100. Компактне програмований реле з інтерфейсом RS-485

ПР100. Компактне програмований реле з інтерфейсом RS-485

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    ОВЕН ПР100 - компактне програмований реле, призначене для локальних систем автоматизації. Рекомендується також для управління освітленням, насосними групами, вентиляторами, підйомниками, верстатами, для завдань релейного захисту, АВР і т.д. ОВЕН ПР100 компактне програмований реле, призначене для локальних систем автоматизації. Рекомендується також для управління освітленням, насосними групами, вентиляторами, підйомниками, верстатами, для завдань релейного захисту, АВР і т.д. Діапазон робочих температур від -40 до 55 ° С дозволяє застосовувати програмований реле ПР100 в неопалюваних приміщеннях.

    відмінні характеристики

    • Компактний автоматний корпус 5din.
    • Напруга живлення - 24 В і 230 В.
    • Два виконання: 12 і 20 каналів вводу / виводу.
    • Живлення від бортової мережі = 12 В.
    • Підтримка аналогових сигналів 4 ... 20 мА або 0 ... 10 В.
    • Інтерфейс RS-485, режим Master / Slave:
      • інтеграція в хмарний сервіс OwenCloud і SCADA-системи.
      • управління зовнішніми пристроями по RS-485
    • Робота в неопалюваних приміщеннях: -40 ... + 55 ° С.
    • USB-порт для програмування.
    • Широкі функціональні можливості:
      • енергонезалежні змінні
      • Управління по днях тижня і часу доби
      • ПІД-регулювання.

    Конструктивні особливості

    • Автоматний корпус.
    • Ширина корпусу 5 «автоматів» (5 din), що дозволяє розміщувати прилад як в великій шафі, так і в малому з автоматичними вимикачами
    • Наявність знімних клемників спрощує монтаж.
    • Швидка заміна батарейки.



    Найменування

    значення

    ПР100-230

    ПР100-24

    програмування
    Середовище програмування

    OwenLogic

    Обсяг Retain-пам'яті

    1024 байт

    стек

    динамічний

    пам'ять ПЗУ

    128 кбайт

    пам'ять ОЗУ

    16 кбайт

    інтерфейс програмування

    USB

    Мережевий інтерфейс RS-485
    кількість

    1 шт.

    протокол зв'язку

    Modbus RTU / ASCII

    режим

    Master / Slave

    Обсяг пам'яті для мережевих змінних (режим Slave)

    64 регістра (128 байт)

    дискретні входи
    кількість

    До 12

    Номінальна напруга живлення

    ≈230 В

    = 24 В

    Гальванічна розв'язка

    Групова, по 4 входи (1 - 4 і 5 - 8)

    аналогові входи
    кількість

    -

    до 4

    Тип вимірюваних сигналів

    -

    0 ... 10 В

    4 ... 20 мА

    дискретний

    Межа основної зведеної похибки

    -

    ± 0,5%

    Період оновлення результатів вимірювання чотирьох каналів

    20 мс

    Робота в дискретному режимі

    -

    Так

    дискретні виходи
    кількість

    до 8

    Тип

    Релейний (нормально-розімкнутий)

    Допустимий струм навантаження, не більше

    5 А при напрузі не більше 250 В змінного струму і cos φ> 0,95

    3 А при напрузі не більше 30 В постійного струму

    Гальванічна розв'язка

    індивідуальна

    Обчислювальні ресурси і додаткове обладнання
    Мінімальний час циклу

    1 мс (залежить від складності програми)

    модулі розширення

    немає

    Вбудований годинник реального часу

    Так

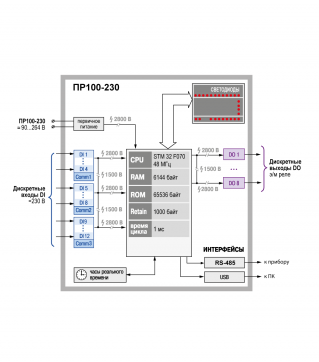

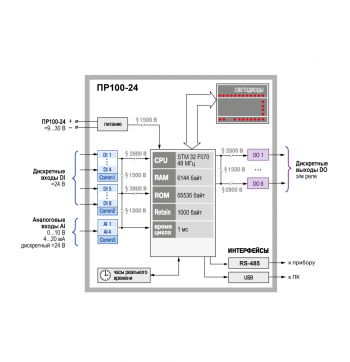

    ПР 100ПР 100-24

    Схеми підключення:

    схема підключеннясхема підключення 2схема підключення 3
