ПР102. Программируемое реле на 40 каналов ввода/вывода

ПР102. Программируемое реле на 40 каналов ввода/вывода

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:

    ПР102 – программируемое реле для управления отоплением, вентиляцией, насосами и другим оборудованием. Главное преимущество прибора – широкий функционал и высокая плотность каналов ввода/вывода. Корпус 7DIN вмещает 40 аналоговых и дискретных входов/выходов. Предусмотрено подключение по внутренней шине модулей расширения ПРМ для увеличения количества входов/выходов. ПР102 имеет 2 интерфейса RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.

    Отличительные характеристики ПР102

    40 каналов ввода/вывода.
    Компактный автоматный корпус 7DIN.
    8 аналоговых входов:
    Термосопротивления.
    NTC/PTC.
    4…20 мА/0…10 В.
    Работа в дискретном режиме.
    2 универсальных аналоговых выхода: 4…20 мА/0…10 В.
    2 интерфейса RS-485, режим Master/Salve:
    Интеграция в облачный сервис OwenCloud и SCADA-системы.
    Визуализация процессов с помощью панелей оператора.
    Управление внешними устройствами по RS-485.
    Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
    Модификации с транзисторными выходами.
    Работа в неотапливаемых помещениях: -40…+55°С.
    USB-порт для программирования.

    Наименование Значение
    ПР102-230 ПР102-24

    Программирование

    Среда программирования OwenLogic
    Объем Retain-памяти 1016 байт
    Стек Динамический
    Память ПЗУ 128 кбайт
    Память ОЗУ 32 кбайт
    Интерфейс программирования USB

    Интерфейс RS-485

    Количество 2 шт.
    Протокол связи Modbus RTU/ASCII
    Режим Master/Slave
    Объем памяти для сетевых переменных (режим Slave) 128 байт
    Количество подключаемых модулей расширения не более 2
    Модули расширения ПРМ

    Дискретные входы

    Количество До 24
    Номинальное напряжение питания ≈230 В =24 В
    Гальваническая развязка Групповая, по 4 входа (1 – 4 и 5 - 8)

    Аналоговые входы

    Количество - До 8
    Тип измеряемых сигналов - 0…10 В

    4…20 мА

    0…300 кОм

    Дискретный

    Предел основной приведенной погрешности - ±0,5 %
    Период обновления результатов измерения четырех каналов 20 мс
    Работа в дискретном режиме - Да

    Дискретные выходы

    Количество До 16
    Тип Р - Релейный (нормально-разомкнутый)

    К - Оптопара транзисторная n-p-n типа

    Допустимый ток нагрузки, не более
    Р: 5 А при напряжении не более 250 В переменного тока и cos φ >0,95

    3 А при напряжении не более 30 В постоянного тока

    К: 0,2 А при напряжении не более 60 В постоянного тока
    Гальваническая развязка Индивидуальная

    Вычислительные ресурсы и дополнительное оборудование

    Минимальное время цикла 1 мс (зависит от сложности программы)
    Модули расширения Да
    Встроенные часы реального времени Да

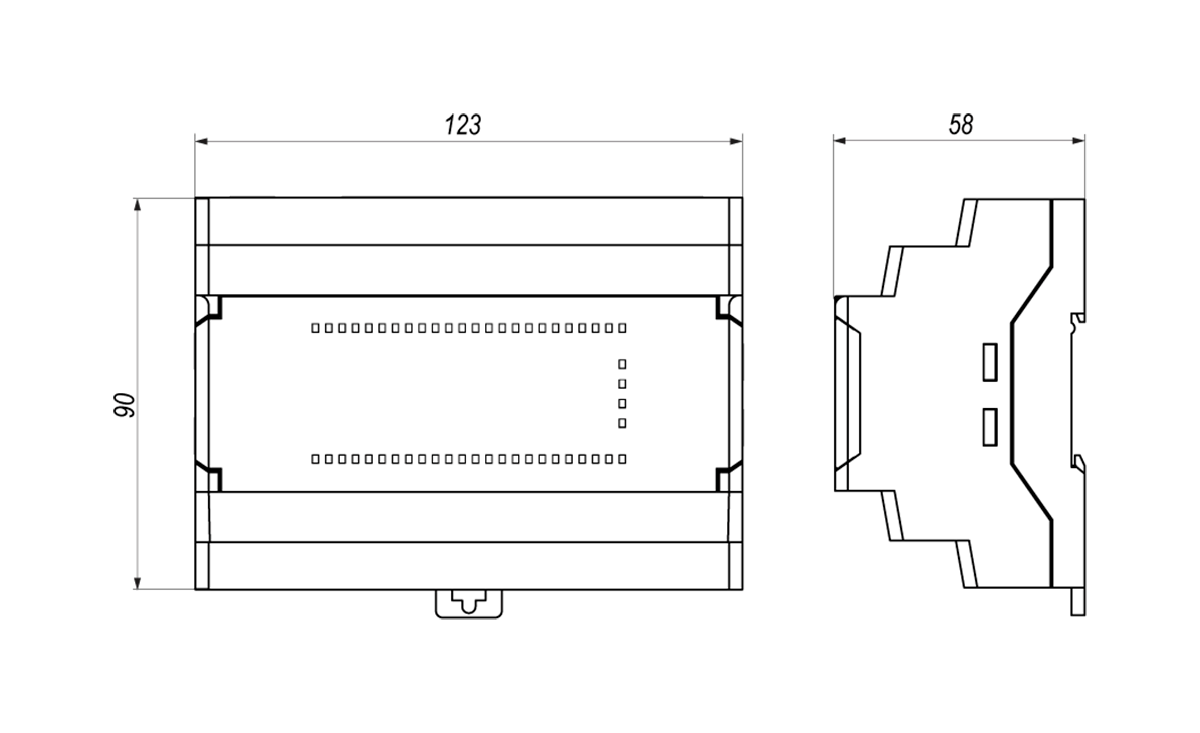

    Габаритные и установочные размеры ПР102

    Функциональная схема ОВЕН ПР102-24Функциональная схема ОВЕН ПР102-230
