Призначений для редукування високого і середнього тиску на низький, автоматичного підтримання вихідного тиску на заданому рівні незалежно від змін витрати і вхідного тиску, автоматичного відключення подачі газу при аварійних підвищенні і зниженні вихідного тиску і зниженні вхідного тиску в порівнянні з допустимими заданими значеннями.
Умови експлуатації регулятора повинні відповідати кліматичному виконанню УХЛ2 ГОСТ 15150-69 з температурою навколишнього повітря від -40 до + 45 ° С при виготовленні корпусних деталей з алюмінієвих сплавів.
Технічні характеристики
| Найменування параметра або розміру, одиниця виміру |
величина |
||
|
РДУ-32/10 |
РДУ-32/6 |
РДУ-32/4 |
|
| регульованому середовищі |
природний газ ГОСТ 5542 |
||
| Температура навколишнього середовища, ° С |
від -40 до +60 |
||
| Максимальна вхідний тиск, МПа |
0,3 |
1,2 |
|
| Діапазон настройки вихідного тиску Рвих, кПа |
2-5 |
||
| Нерівномірність регулювання вихідного тиску,%, не більше |
± 10 |
||
| Діапазон настройки тиску спрацьовування пристрою, що вимикає, кПа: при підвищенні вихідного тиску при зниженні вихідного тиску |
(1,20 ... 1,80) вих (0,20 ... 0,50) Рвих |
||
| Діаметр умовного проходу, мм |
32 |
||
| Діаметр сідла, мм |
10 |
6 |
4 |
| Габаритні розміри, мм, не більше: довжина ширина висота |
512 220 270 |
||
| Маса, кг, не більше |
12 |
||
Пропускна здатність регуляторів, м3 / год
| Рвх, МПа |
Пропускна здатність, м3 / год, не менше. Діаметр сідла, мм |
||
|
10 |
6 |
4 |
|
|
0,05 |
28 |
23 |
12 |
|
0,1 |
50 |
35 |
23 |
|
0,2 |
90 |
65 |
31 |
|
0,3 |
124 |
77 |
43 |
|
0,4 |
97 |
52 |
|
|
0,5 |
129 |
62 |
|
|
0,6 |
155 |
72 |
|
|
0,7 |
174 |
85 |
|
|
0,8 |
206 |
100 |
|
|
0,9 |
232 |
110 |
|
|
1,0 |
258 |
125 |
|
|
1,2 |
309 |
150 |
|
Пристрій і принцип роботи
Регулятор складається з хрестовини 11, в якій встановлено сідло 13 робочого клапана 12, що одночасно є сідлом отсечного клапана 28. Робочий клапан 12 за допомогою штока 31 і важеля механізму 32 з'єднаний з робочою мембраною 4. Змінна пружина 6 і нажимная гайка 7 призначені для настройки вихідного тиску . Хрестовина регулятора 11 з'єднана за допомогою болтів і гайок з автоматичним відключає пристроєм подачі газу, яке має мембрану 18, пов'язану з виконавчим механізмом 41, фіксатор 15 якого утримує отсечной клапан 28 у відкритому положенні. При повільному відкритті вхідного вентиля подається до регулятора газ середнього та високого тиску проходить через вхідний патрубок хрестовини і, проходячи через щілину між робочим клапаном 12 і сідлом 13,
Імпульс від вихідного тиску подається в подмембранную порожнину регулятора і подмембранную порожнину пристрою, що вимикає.
При підвищенні або зниженні вихідного тиску від величини налаштування пристрою, що вимикає фіксатор 15 зусиллям на мембрані 18 виводиться з зачеплення, і клапан 28 під дією пружини 27 закриває сідло 12, надходження газу припиняється.
Пуск регулятора в роботу проводиться вручну після усунення причин, що викликали спрацьовування автоматичного пристрою, що вимикає подачі газу. Для цього вивертається пробка 25, і плавно переміщається шток 26 до моменту, коли за його виступ западає кінець фіксатора 15. Цей момент визначається на слух по характерному клацання. Потім пробка 25 встановлюється на місце і загортається до упору.

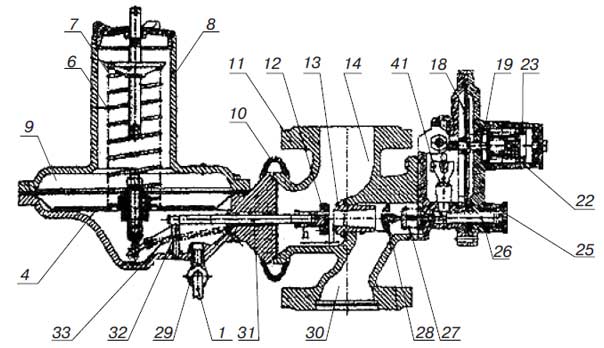

1 - імпульсна трубка; 6, 27, 33 - пружини; 4, 18 - мембрани; 7 - нажимная гайка; 8 - стакан; 9 - мембранна камера; 10 - хомут; 11 - корпус; 12 - робочий клапан; 13 - сідло; 14 - вихідний патрубок; 19 - відключає пристрій; 22, 23 - регулювальні гайки; 28, 31 - штоки; 25 - пробка; 28 - отсечной клапан; 29 - трійник; 30 - вхідний патрубок; 32 - важільний механізм; 41 - виконавчий механізм
