    Реле-регулятор ОВЕН ТРМ501 (ТРМ 501) призначений для регулювання температури або інших фізичних величин в технологічних процесах, в яких потрібно точне дотримання часових режимів.

    Простий в управлінні регулятор, встановлюється на різне устаткування: печі для випічки, термо апарати, Термоножі і т. П.

    Прилад випускається в щитовому корпусі типу Щ3, ступінь захисту IP54.

    Прилад має наступні функції:

    • перетворення отриманого сигналу в фізичну величину;
    • вимір і управління обраної величиною;
    • управління вручну;
    • багатофункціональний вхід;
    • включення / вимикання на відстані;
    • таймер спрацьовування, різні режими його роботи;
    • аварійна сигналізація;
    • збереження отриманих параметрів в резервної пам'яті;
    • зручність і простата програмування приладу;
    • захист даних.

    Прилад простий в експлуатації, економічний і його відмінною рисою є можливість установки чітких тимчасових обмежень, які властиві деяким технологічних процесів. Модифікації ТРМ501 залежать від дискретності роботи таймера.

    Функціональні можливості реле-регулятора ОВЕН ТРМ 501

    • ВИМІР І РЕГУЛЮВАННЯ ТЕМПЕРАТУРИ або іншої фізичної величини
    • УНІВЕРСАЛЬНИЙ ВХІД для підключення первинних перетворювачів широкого спектра
    • УПРАВЛІННЯ «нагрівач» АБО «холодильник» по двохпозиційного закону
    • ДИСТАНЦІЙНЕ КЕРУВАННЯ запуском / зупинкою
    • ВБУДОВАНИЙ ТАЙМЕР для зворотного відліку часу 1 .... 999 хвилин (модифікація ТРМ501), 1 .... 999 секунд (модифікація ТРМ501-С) або 0,1 ... 99,9 секунд (модифікація ТРМ501-Д)
    • ТРИ РЕЖИМУ РОБОТИ регулятора і таймера
    • ДОДАТКОВИЙ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ про аварійну ситуацію
    • ПРОГРАМУВАННЯ кнопками на лицьовій панелі приладу
    • ЗБЕРЕЖЕННЯ ЗАДАНИХ параметрів при відключенні харчування
    • ЗАХИСТ УСТАВОК РЕГУЛЯТОРА І ТАЙМЕРА від несанкціонованих змін

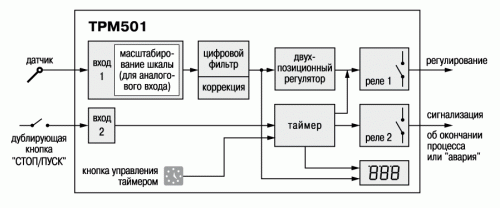

    trm501_fun1

    Таймер може бути включений або вимкнений параметром tir. Включений таймер дозволяє відпрацьовувати призначену для користувача програму протягом заданого часу. Таймерможет управляти регулятором або працювати незалежно, що задається параметром toU. Крім того, існує режим, в якому таймер запускається, тільки коли регульована величина досягне уставки.



    Три режиму роботи регулятора і таймера

    1. Таймер включений і управляє роботою регулятора : процес регулювання буде запускатися і зупинятися таймером (див. Приклад нижче). Вихідна реле 2 використовується для сигналізації про закінчення процесу регулювання.
    2. Регулювання відбувається незалежно від таймера  (який може бути включений або виключений). Після закінчення часу роботи таймера реле 2 замикається, регулювання триває.
    3. Ручне управління  запуском і зупинкою процесу регулювання. Таймер при цьому включений, уставка таймера дорівнює 0.

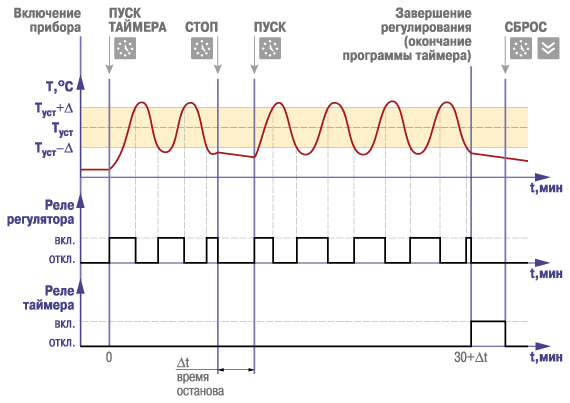

    Приклад роботи



    Реле-регулятор з таймером ОВЕН ТРМ501.  приклади роботи

    За замовчуванням програма таймера розрахована на 30 хв. Після закінчення цього часу регулювання зупиняється (реле 1 розімкнуте), реле таймера (реле 2) замикається. Реле таймера розмикається після його скидання.

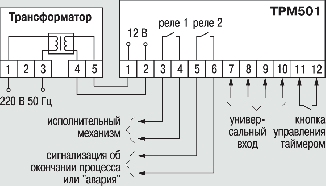

    Реле-регулятор з таймером ОВЕН ТРМ501.  схеми підключенняРеле-регулятор з таймером ОВЕН ТРМ501.  схеми підключенняРеле-регулятор з таймером ОВЕН ТРМ501.  схеми підключенняРеле-регулятор з таймером ОВЕН ТРМ501.  схеми підключенняРеле-регулятор з таймером ОВЕН ТРМ501.  схеми підключення
