    Прилад САУ-М2 застосовується в системах автоматичної підтримки рівня рідини в резервуарах, накопичувальних ємностях, відстійниках, а також в системах автоматичного осушення. Прилад управління занурювальним насосом випускається в корпусі настінного кріплення Н.

    Функціональні можливості

    • автоматичне заповнення резервуара до заданого рівня
    • автоматичне осушення резервуара до заданого рівня
    • захист насосу від «сухого» ходу
    • підключення різних датчиків рівня - кондуктометричних, поплавцевих
    • робота з різними по електропровідності рідинами: водопровідною, забрудненою водою, молоком і харчовими продуктами (слабокислотні, лужними і ін.)



    Автоматичне заповнення резервуара (бака) до заданого рівня

    Коли рівень рідини в резервуарі (баці) доходить до нижньої позначки, на якій встановлено довгий електрод датчика бака, здійснюється автоматичне заповнення резервуара до верхнього рівня, на якому встановлений короткий електрод датчика бака. До входів САУ-М2 підключаються  два трьохелектродних кондуктометричних датчика :

    • датчик рівня рідини в баку (заповнюється ємності);
    • датчик рівня рідини в свердловині (ємності, призначеної для відбору рідини).

    Компаратори 1 ... 4  порівнюють значення вхідного сигналу з опорним значенням і видають сигнал на включення або виключення реле «НАСОС», до якого підключений електропривод насоса (відповідно до умов блоку логіки 1).

    Реле «НАСОС» включається при  осушенні електрода нижнього рівня (т. Е. Довгого електрода) датчика бака.

    Реле «НАСОС» вимикається  при затопленні електрода верхнього рівня (т. Е. Короткого електрода) датчика бака.

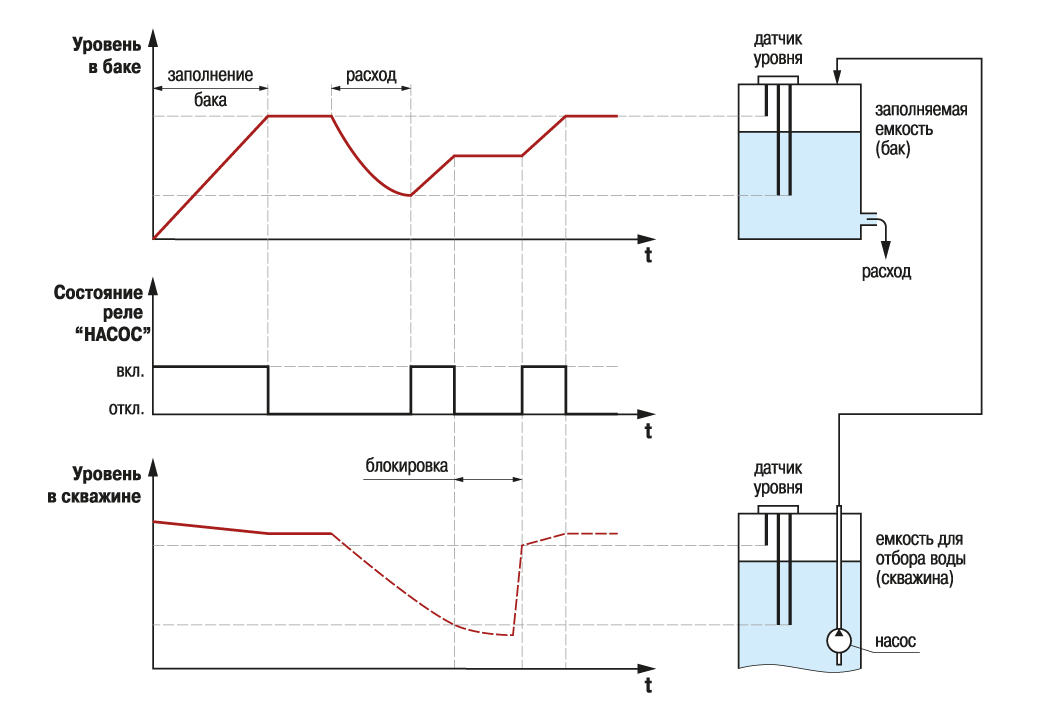

    Приклад тимчасової діаграми роботи САУ-М2 в режимі заповнення резервуара

    Приклад тимчасової діаграми роботи САУ-М2 в режимі заповнення резервуара



    Автоматичне осушення резервуару

    При використанні приладу управління занурювальним насосом САУ-М2 для осушення резервуара до входу приладу підключається тільки один датчик - рівня рідини в свердловині (ємності, призначеної для відбору рідини). Реле «НАСОС» вимикається при осушенні довгого електрода (т. Е. Електрода нижнього рівня) датчика.

    Номінальна напруга живлення приладу 220 В частотою 50 Гц
    Допустимі відхилення напруги живлення від номінального значення -15 ... + 10%
    Кількість датчиків, що підключаються два 3-електродних
    Тип датчиків кондуктометрические, поплавкові
    Кількість вбудованих вихідних реле 1
    Макс. допустимий струм, комутований контактами вбудованого реле 8 А при 220 В 50 Гц (cos φ> 0,4)
    Напруга на електродах датчика рівня не більше 12 В пост. струму
    Опір рідини, що викликає спрацьовування датчика не більше 500 кОм
    Тип корпусу настінний Н
    Габаритні розміри корпусу 130 × 105 × 65 мм
    Ступінь захисту корпусу IP44

    Умови експлуатації

    Температура оточуючого повітря +1 ... + 50 ° С
    Атмосферний тиск 86 ... 106,7 кПа
    Відносна вологість повітря (при 35 ° С) не більше 80%

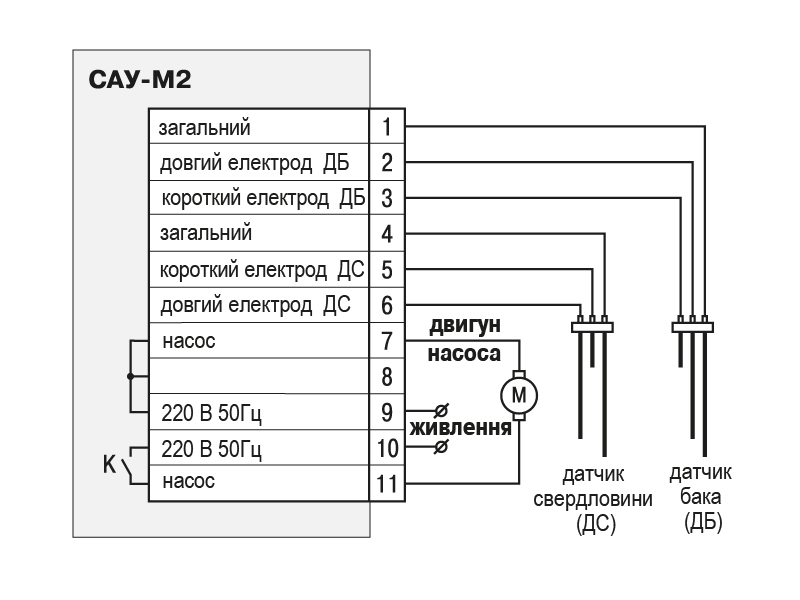

    Функціональна схема САУ-М2

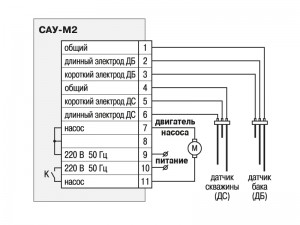

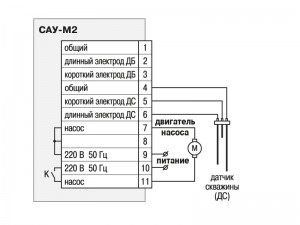

    Схема підключення САУ-М2 при використанні його для заповнення резервуара за допомогою насосу з захистом від «сухого» ходуСхема підключення САУ М2 при використанні його для осушення резервуару
