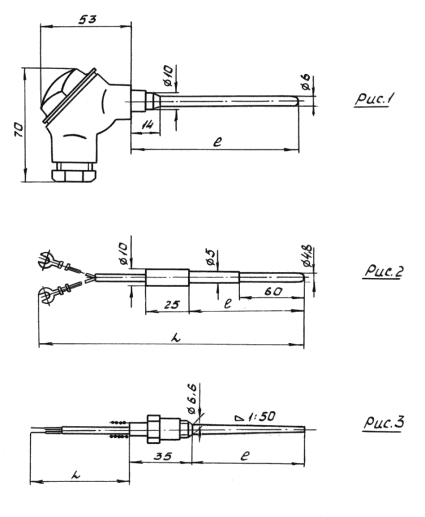

Використовуються для вимірювання температури металу робочої зони термопластавтоматів (типу "KuASY" (ТСП-0889, рис. 3)) і на лініях виробництва хімічного волокна (ТСП-0889, рис. 1, 2).
Робочий діапазон вимірюваних температур, ° С для рис. 1, 2 для рис. 3 Умовне позначення НСХ перетворення (ДОСТ 6651) Клас допуску (ДОСТ 6651) Схематичне зображення з'єднань (ДОСТ 6651) Показник теплової інерції, с, не більше для рис. 1, 2 для рис. 3 Умовний тиск вимірюваного середовища життє P у , МПа Матеріал захисної арматури
Матеріал головки термопреобразователя (рис.1) |
від -50 до +350 від -50 до +300 100П В 2 10 20 0,1
сталь 08Х13 або 12Х18Н10Т прессматериала АГ-4В |
Головка термопреобразователя (рис.1) водозахищеного виконання. |
рис.1 |
l, мм |
160 |
250 |
320 |
400 |
|
рис.2 |
l, мм |
60 |
160 |
320 |
630 |
|
L, мм |
340 |
440 |
600 |
785 |
||
рис.3 |
l, мм |
40 |
65 |
|||
L, мм |
800 |
1000 |
