    Термометри опору призначені для вимірювання температури твердих, рідких і газоподібних середовищ, неагресивних по відношенню до захисної арматури і матеріалу чутливого елемента (ЧЕ) датчика. Термосопротивления з платиновим ЧЕ дозволяють вимірювати температуру до 500 ° С, з мідним ЧЕ - до 180 ° С. Підключення датчика до вимірювальної лінії проводиться за допомогою мідного кабелю (кабель в комплекті не поставляється, замовляється окремо). Номінальні статичні характеристики (НСХ) по ДСТУ 2828 до: 2015:

    • ТСМ 50М і 100М (W100 = 1,428, α = 0,00428 ° С-1)
    • ТСП 50П і 100П (W100 = 1,391, α = 0,00391 ° С-1)
    • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 ° С-1)

    Існують наступні варіанти виконання ДТЗ за типом підключення: дво-, три-, і чьотирьох схеми підключення. Стійкість до зовнішніх механічних впливів по ГОСТ 12997: термоперетворювачі опору без монтажних елементів (в металевій гладкою захисної арматури) відповідають групі V2, інші групи N2. Показники надійності термосопротивлений ДТСхх5 при дотриманні умов експлуатації (ймовірність безвідмовної роботи): - для ДТЗ з платиновим ЧЕ:

    • в діапазоні температур від -50 до +250 ° С - не менше 0,95 за 40 000 ч;
    • в діапазоні температур від -196 (-70 ° С - для РТ100, РТ500, РТ1000) до -50 ° С і від +250 до +450 ° С - не менше 0,95 за 15 000 ч;
    • в діапазоні температур від +450 до +500 ° С - не менше 0,95 за 8 000 год.

    - для ДТЗ з мідним ЧЕ:

    • в діапазоні температур від -50 до +180 ° С - не менше 0,95 за 15 000 ч.

    Температура комутаційної головки в робочих умовах експлуатації не повинна перевищувати наступних значень:

    • 200 ° С - для клемних головок з алюмінієвого сплаву;
    • 120 ° С - для головок з поліаміду.

    Для монтажу датчиків ДТСхх5 на об'єкти вимірювання температури рекомендується застосовувати гільзи

    Характеристики ДТСХХ5
    Номінальна статична характеристика (НСХ) 50М, 100М 50П, 100П Pt100, Pt500, Pt1000
    Діапазон вимірюваних температур:

    • клас допуску А
    • клас допуску В і С
    -50 ... + 100 ° C -50 ... + 180 ° C -100 ... + 450 ° C -196 ... + 500 ° C -60 ... + 450 ° C -60 ... + 500 ° C
    умовний тиск 0,1 ... 6,3 МПа (в залежності від конструктивного виконання)
    Показник теплової інерції не більше 10 ... 30 з
    Опір ізоляції Не менш 100 МОм
    Кількість чутливих елементів 1 чи 2
    Схема внутрішніх з'єднань провідників 2 - двухпроводная 3 - трехпроводная 4 - чотирипровідна
    Виконання сенсора щодо корпусу ізольований
    Виконання комутаційної головки пластмасова, металева
    Тип нарізного штуцера Метрична різьба, трубне різьблення
    Матеріал захисної арматури сталь 12Х18Н10Т
    Ступінь захисту IP54 (IP65 - для датчиків з металевої комутаційної головкою)



    конструктивне виконання Модель параметри матеріал Довжина монтажної частини L *, мм
    ДТСхх5.  Термосопротивления з комутаційної головкою 015 D = 8 мм




























    сталь 12Х18Н10Т

    60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000,1250, 1600, 2000
    025 D = 10 мм
     ДТСхх5.  Термосопротивления з комутаційної головкою 035 D = 8 мм, M = 20х1,5 мм **, S = 22 мм
    045 D = 10 мм, M = 20х1,5 мм **, S = 22 мм
    145 D = 6 мм, M = 20х1,5 мм **, S = 22 мм
    ДТСхх5.  Термосопротивления з комутаційної головкою 335 D = 8 мм, M = 20 × 1,5 мм **, S = 22 мм
    ДТСхх5.  Термосопротивления з комутаційної головкою 055 D = 10 мм, M = 20х1,5 мм **, S = 22 мм 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
    ДТСхх5.  Термосопротивления з комутаційної головкою 065 D = 8 мм, M = 20х1,5 мм **, S = 27 мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
    075 D = 10 мм, M = 20х1,5 мм **, S = 27 мм
    085 D = 10 мм, M = 27х2 мм **, S = 32 мм
    ДТСхх5.  Термосопротивления з комутаційної головкою 095 D = 10 мм, M = 20х1,5 мм **, S = 22 мм
    ДТСхх5.  Термосопротивления з комутаційної головкою 105 D = 8 мм, M = 20х1,5 мм **, S = 27 мм

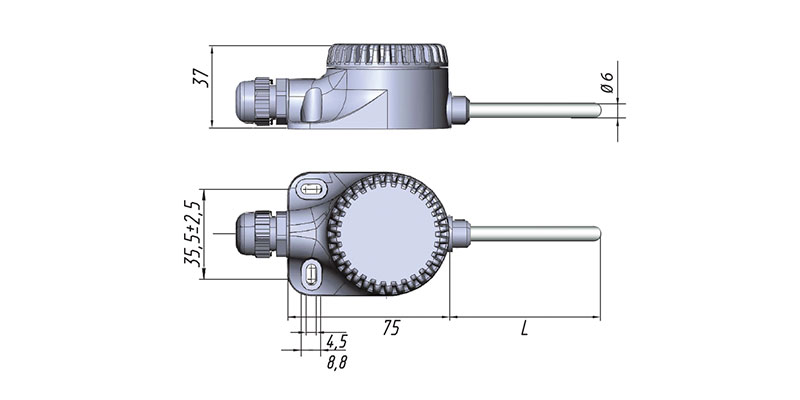

    ДТСхх5.  Термосопротивления з комутаційної головкою 125л D = 6 мм (-50 ... + 100 ° С) 60, 80, 100

    * Довжина монтажної частини L вибирається при замовленні. ** За спец. замовленням можливе виготовлення датчиків з трубним різьбленням.





    Конструктивне виконання комутаційної головки для ДТЗ моделей ХХ5

    Стандартне виконання збільшена ДТС125Л
    пластмасова металева пластмасова металева пластмасова
    Стандартна пластмасова комутаційна головка ОВЕН ДТЗ Стандартна металева комутаційна головка ОВЕН ДТЗ Збільшена пластмасова комутаційна головка ОВЕН ДТЗ Збільшена металева комутаційна головка ОВЕН ДТЗ Пластмассовая коммутационная головка ОВЕН ДТС125Л
    Кабельний ввід М20х1,5 Кабельний ввід М16х1,5 Кабельний ввід М20х1,5 Кабельний ввід М20х1,5 Кабельний ввід М16х1,5
    Діаметр кабелю, що підключається до 10 мм Діаметр кабелю, що підключається до 8 мм Діаметр кабелю, що підключається до 10 мм Діаметр кабелю, що підключається до 10 мм Діаметр кабелю, що підключається до 8 мм
