    Призначений для вимірювання, реєстрації або регулювання температури теплоносіїв і різних середовищ в холодильній техніці, сушильних шафах, печах різного призначення і іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (ваги, тиску, вологості і т. П.).

    Клас точності 0,5 / 0,25

    Регулятор випускається в корпусах 3-х типів: настінному Н, щитових Щ1, Щ2 і на DIN-рейку

    Головні переваги нового ОВЕН ТРМ1

    Покращена стійкість новий ТРМ 1 повністю відповідає вимогам ГОСТ Р 51522 (МЕК 61326-1) щодо електромагнітної сумісності для обладнання класу А (для промислових зон) до критерію якості функціонування А
    підвищена надійність напрацювання на відмову складає 100 000 годин
    Підвищена точність вимірювань похибка вимірювань не перевищує 0,15% (при класі точності 0,25 / 0,5)
    Збільшений міжповірочний інтервал міжповірочний інтервал - 3 роки
    Збільшений термін гарантії гарантійний термін обслуговування нового ТРМ 1 становить 5 років
    Покращені показники кліматичного виконання допустимий діапазон робочих температур від -20 до +50 ° С
    універсальний вхід прилад підтримує всі найбільш поширені типи датчиків
    Всі можливі типи вихідних пристроїв Р - е / м реле До - транзисторна оптопара З - сімісторний оптопара

    С3 - три сімісторних оптопари

    І - ЦАП «параметр - струм 4 ... 20 мА»

    У - ЦАП «параметр - напруга 0 ... 10 В»

    Т - вихід для управління твердотілим реле

    Розширений діапазон напруг живлення 90 ... 245 В частотою 47 ... 63 Гц
    Вбудоване джерело живлення 24 В у всіх модифікаціях нового ТРМ1 для харчування активних датчиків, вихідних аналогових пристроїв (ЦАП) або інших низьковольтних ланцюгів АСУ

    Основні функції

    • універсальний вхід для підключення широкого спектру датчиків температури, тиску, вологості, витрат, рівня й т. п.
    • регулювання вхідної величини:

    - двопозиційне регулювання

    - аналогове П-регулювання

    • цифрова фільтрація і корекція вхідного сигналу, масштабування шкали для аналогового входу
    • обчислення і індикація квадратного кореня з вимірюваної величини (наприклад, для регулювання миттєвої витрати)
    • вихідний сигнал струму 4 ... 20 мА для реєстрації виміряної величини (модифікація за типом виходу І)
    • можливість управління трифазного навантаженням (модифікація за типом виходу С3)
    • імпульсний джерело живлення 90 ... 245 В 47 ... 63 Гц.
    • вбудоване джерело живлення 24 В для активних датчиків, вихідних аналогових пристроїв (ЦАП) і ін.
    • програмування кнопками на лицьовій панелі приладу
    • збереження налаштувань при відключенні харчування
    • захист налаштувань від несанкціонованих змін

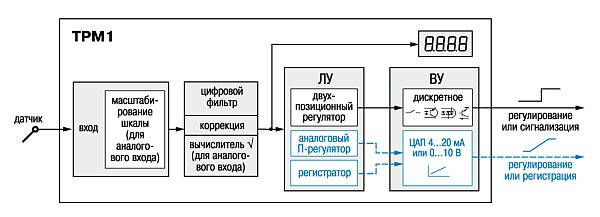

    Функціональна схема приладу ТРМ1

    живлення



    Напруга живлення змінного струму 90 ... 245 В (47 ... 63 Гц)
    Напруга постійного струму 20 ... 375 В
    споживана потужність не більше 7 ВА
    Напруга вбудованого джерела живлення нормують перетворювачів 24 ± 2,4 В
    Максимально допустимий струм джерела живлення 80 мА



    універсальні входи



    Кількість універсальних входів 1
    Типи вхідних датчиків і сигналів см. таблицю «Характеристики вимірювальних датчиків»
    Час опитування входу:
    - для термоперетворювачів опору не більше 0,8 с
    - для інших датчиків не більше 0,4 с
    Межа основної зведеної похибки вимірювання:
    - для термоелектричних перетворювачів ± 0,5%
    - для інших датчиків ± 0,25%



    вихідні пристрої



    Кількість вихідних пристроїв 1
    Типи вихідних пристроїв Р, К, С, С3, Т, І, У



    корпус



    Габаритні розміри (мм) і ступінь захисту корпусу
    щитової Щ1 96х96х65, IP54 *
    щитової Щ2 96х48х100, IP54 *
    щитової Щ11 96х96х49, IP54 *
    щитової Н 130х105х65, IP44
    На DIN рейку 90х72х58, IP20
    * З боку передньої панелі



    Умови експлуатації



    Температура оточуючого повітря -20 ... + 50 ° С
    Атмосферний тиск 84 ... 106,7 кПа
    Відносна вологість повітря (при +35 ° С і нижче без конденсації вологи) 30 ... 80%



    Характеристики вимірювальних датчиків



    код b1-0 Тип датчика Діапазон вимірювань Роздільна здатність*
    01 ТСМ (Cu50) W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
    09 ТСМ (50М) W100 = 1.428 -200 ... + 200 ° С 0,1 ° С
    07 ТСП (Pt50) W100 = 1.385 -200 ... + 850 ° С 0,1 ° С
    08 ТСП (50П) W100 = 1.391 -240 ... + 1100 ° С 0,1 ° С
    00 ТСМ (Cu100) W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
    14 ТСМ (100М) W100 = 1.428 -200 ... + 200 ° С 0,1 ° С
    02 ТСП (Pt100) W100 = 1.385 -200 ... + 850 ° С 0,1 ° С
    03 ТСП (100П) W100 = 1.391 -240 ... + 1100 ° С 0,1 ° С
    29 ТСН (100Н) W100 = 1.617 -60 ... + 180 ° С 0,1 ° С
    30 ТСМ (Cu500) W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
    31 ТСМ (500М) W100 = 1.428 -200 ... + 200 ° С 0,1 ° С
    32 ТСП (Pt500) W100 = 1.385 -200 ... + 850 ° С 0,1 ° С
    33 ТСП (500П) W100 = 1.391 -250 ... + 1100 ° С 0,1 ° С
    34 ТСН (500Н) W100 = 1.617 -60 ... + 180 ° С 0,1 ° С
    35 ТСМ (Cu1000) W100 = 1.426 -50 ... + 200 ° С 0,1 ° С
    36 ТСМ (1000М) W100 = 1.428 -200 ... + 200 ° С 0,1 ° С
    37 ТСП (Pt1000) W100 = 1.385 -200 ... + 850 ° С 0,1 ° С
    38 ТСП (1000П) W100 = 1.391 -250 ... + 1100 ° С 0,1 ° С
    39 ТСН (1000Н) W100 = 1.617 -60 ... + 180 ° С 0,1 ° С
    15 ТСМ (53М) W100 = 1.426 (гр. 23) -50 ... + 200 ° С 0,1 ° С
    04 термопара ТХК (L) -200 ... + 800 ° С 0,1 ° С
    20 термопара ТЖК (J) -200 ... + 1200 ° С 0,1 ° С
    19 термопара ТНН (N) -200 ... + 1300 ° С 0,1 ° С
    05 термопара ТХА (K) -200 ... + 1360 ° С 0,1 ° С
    17 термопара ТПП (S) -50 ... + 1750 ° C 0,1 ° С
    18 термопара ТПП (R) -50 ... + 1750 ° C 0,1 ° С
    16 термопара ТПР (В) +200 ... +1800 ° C 0,1 ° С
    21 термопара ТВР (А-1) 0 ... + 2500 ° С 0,1 ° С
    22 термопара ТВР (А-2) 0 ... +1800 ° C 0,1 ° С
    23 термопара ТВР (А-3) 0 ... +1800 ° C 0,1 ° С
    24 термопара ТМК (Т) -200 ... + 400 ° C 0,1 ° С
    12 ток 0 ... 5 мА 0 ... 100% 0,1%
    11 ток 0 ... 20 мА 0 ... 100% 0,1%
    10 ток 4 ... 20 мА 0 ... 100% 0,1%
    06 напруга -50 ... + 50 мВ 0 ... 100% 0,1%
    13 напруга 0 ... 1 В 0 ... 100% 0,1%
    * При вимірюванні температури вище 999,9 ° С і нижче мінус 199,9 ° С роздільна здатність приладу 1 ° С



     Характеристики вихідних пристроїв



    позначення Тип вихідного пристрою (ВУ) електричні характеристики
    Р електромагнітне реле 8 А при 220 В 50 ... 60 Гц, cos φ> 0,4
    До транзисторная оптопара n-p-n типу 400 мА при 60 В пост. струму
    З сімісторний оптопара 50 мА при 250 В (0,5 А в імпульсному режимі, 50 Гц, tімп. Не більше 5 мс)
    С3 три сімісторних оптопари для управління трифазного навантаженням 50 мА на кожну оптопару при 250 В (0,5 А в імпульсному режимі, 50 Гц, tімп. Не більше 5 мс)
    І цифроаналоговий перетворювач «параметр-струм 4 ... 20 мА» навантаження 100 ... 800 Ом, напруга живлення 12 ... 30 В пост. струму
    У цифроаналоговий перетворювач «параметр-напруга 0 ... 10 В» навантаження не менше 2 кОм, напруга живлення 16 ... 30 В пост. струму
    Т вихід для управління твердотілим реле вихідна напруга 4 ... 6 В, макс. вихідний струм 25 мА

     Схеми підключення:

    Схема підключення ТССхема підключення ТПСхема підключення активного датчика з виходом у вигляді напруги від мінус 50 до 50 мВ або від 0 до 1 ВСхема підключення активного датчика з струмовим виходом від 0 до 5 мА або від 0 (4) до 20 мА Rш = 49,9 Ом ± 0,1%

    Схема підключення навантаження до ВУ виду РСхема підключення навантаження до ВУ виду ДоСхема підключення силового сімістора до ВУ виду ССхема підключення до ВУ виду З двох тиристорів, підключених зустрічно-паралельноСхема підключення трьох симісторних оптопар ВУ виду С3Схема підключення навантаження до ВУ виду ІСхема підключення навантаження до ВУ виду УСхема підключення навантаження до ВУ виду Т
