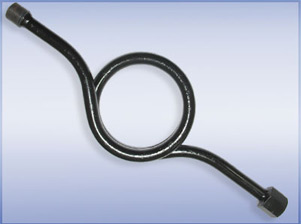

Трубка сифонна Перкінса - спеціальна трубка петлевої конструкції зі сталі. Використовується для підключення манометра до магістральних систем будь-якого типу. Призначається для захисту контрольно-вимірювального приладу від впливу вимірюваного середовища (газ, пара, неагресивні рідини), вимірювання тиску, вакууму, розрядження, температури.
Спеціальна вигнута конструкція деталі забезпечує манометр або датчик не прямий контакт з гарячим середовищем, а через конденсаційний прошарок рідини. Вона знаходиться у вигнутій частині трубки, що і знижує рівень її негативного впливу.
Технічні характеристики
Сифонний тип імпульсної петльової трубки Перкінса може бути виготовлений із нержавіючої або вуглецевої сталі. Матеріал стійкий до впливу високої робочої температури рідини - вище 90°C. Максимально витримує до 200–300°C. Марки стали може бути такими: Ст.20, 09Г2С, 12Х18Н10Т, 12Х1МФ, 10Х17Н13М2Т. Залежно від її вибору, номінальний робочий тиск відрізняється. Для Ст.20 - 25МПа, для нержавіючої сталі 12Х18Н10Т - до 40МПа.
Сифонна трубка манометра буває двох видів:
- Пряма. Конструкція застосовується для встановлення на горизонтальному трубопроводі .
- Кутова. У цьому виконанні конструкція застосовується для монтажу вертикальної магістральної системи.
Класифікація здійснюється за типом приєднання до приладу. Це може бути трубка Перкінса з триходовим краном , особливість якої повинна враховуватися під час монтажу. Її встановлюють таким чином, щоб ручка цього крана залишалася у доступному положенні, включаючи манометр для зручного зняття показників. Також приєднання трубки може виконуватись:
- штуцером чи гайками з різними типами різьблення;
- методом приварки;
- посиленням під приварювання.
Тип різьблення для приєднання до приладу буває різних видів, наприклад: М20х1,5, G1/2, NPT1/2, К1/2, R1/2 та ін. Діаметр імпульсної трубки становить 14х2 мм, а петлі - здебільшого 85 мм . Довжина 360мм, але може мати інше значення. Тип різьблення підбирається залежно від параметрів сполучного елемента між трубопроводом та вимірювальним приладом.
Використовується для зниження температури в точці контактування манометра і промислової системи, а також для приєднання приладу до трубопроводу.
внутрішня різьба |
зовнішня різьба |
робочий тиск не більше, МПа |
М20х1,5 |
G1 / 2 |
6 |
Принцип роботи
Сифонна трубка Перкінса для манометра має вигнуту конструкцію з метою запобігання гідравлічному удару. Основне завдання полягає у зниженні температури пари, води, газу або іншого вимірюваного середовища, які надходять у місце з'єднання промислової системи та безпосередньо манометра.
Для здійснення принципу охолодження перед запуском магістралі експлуатацію трубку заповнюють рідиною. Вона виконує бар'єрну функцію. За рахунок конденсату, який утворюється у петлі, знижується температура . В результаті на датчик/манометр надходить вже охолоджене середовище . Це запобігає його пошкодженню.
Сфера використання
Сифонна трубка Перкінса використовується у багатьох сферах. Вона необхідна контролю тиску пари та інших середовищ. Застосовується в магістральних системах будь-якого типу: гаряче водопостачання, системи опалення, технологічні лінії та ін. Хімічна та нафтогазова промисловість, комунальне господарство – основні сфери застосування. Виріб підлягає встановленню відповідно до вимог проектної документації та типових креслень ТУ, ЗК, СТО.
