* Ступінь захисту: IP20 ; * Метод управління: управління моментом TCS; * Напруга живлення ланцюгів управління 220В- 415В; * Внутрішній джерело живлення: +24 В, 200мА * Налаштування струмів: Номінальний струм двигуна In налаштовується від 0,4? 1,3 In пристрою. Налаштування максимального пускового струму від 1,5 до 7 In двигуна; * Аналоговий вихід: 1; * Релейний вихід: 3; * Дискретні виходи LO (програмовані): 2; * Вхід для датчика PTC: Сумарний опір ланцюга терморезисторов 750 Вт при 25 ° C; * Запас по перевантаженню при пуску: 700%; * Інтерфейси: Modbus RTU (тип роз'єму RJ45; * Температура навколишнього середовища під час роботи: від -10 ° С до + 40 ° С;
Додаткове обладнання до моделі Schneider Electric Altistart 48
* Виносний термінал VW3 G48101; * Комунікаційні засоби для підключення до мереж і шинам Ethernet, Fipio, DeviceNet, Profibus DP; * Мережеві дроселя (Встановлюються на вході в УПП). Рекомендується при паралельному підключенні декількох софтстартери;
Застосування моделі Schneider Electric Altistart 48

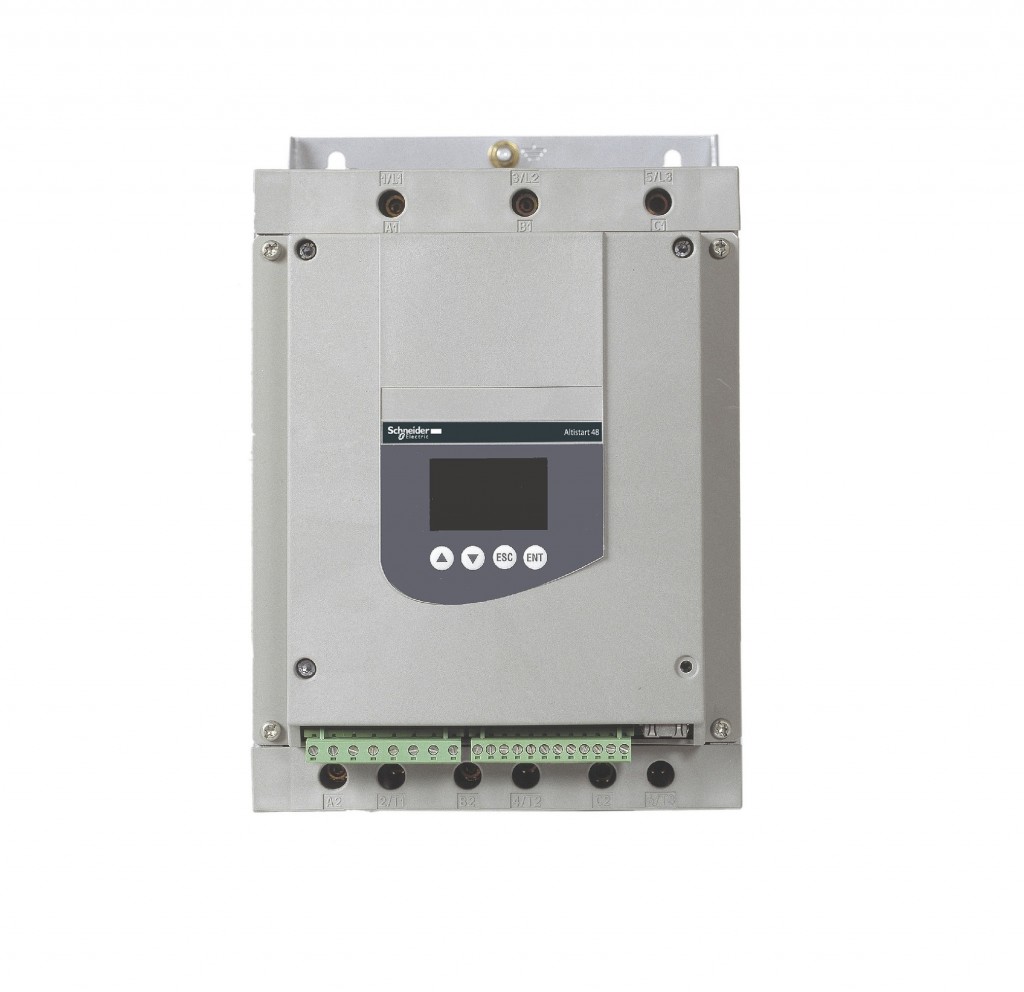

Пристрій плавного пуску (софт стартер) Альтістарт 48 компанії Шнайдер Електрик призначене для плавного запуску і зупинки двигунів з потужністю від 4 до 1200 кВт простих і складних виробничих механізмів. Цей пристрій дозволяє збільшити ресурс експлуатації обладнання за рахунок зниження механічних впливів, а також знижує навантаження на електричну мережу в момент пуску двигуна. Він простий в установці та налаштування. Завдяки 4 дискретних входів, 2 дискретним виходам, 3 релейних виходів і 1 аналогового виходу Altistart 48 без особливих зусиль інтегрується в системи автоматизації. Вбудована непряма тепловий захист двигуна, а так само захист від недовантаження і перевантаження в сталому режимі підвищить термін експлуатації електродвигуна. Пристроїв плавного пуску Altistart 48 забезпечують високу надійність,
| серія продукту | Altistart 48 |
| Тип продукту | Пристрій плавного пуску |
| призначення продукту | асинхронні електродвигуни |
| Спеціальна область застосування продукту | Heavy duty industry and pumps |
| Коротка назва пристрою | ATS48 |
| power supply voltage | 230 ... 415 В - 15 ... 10% |
| потужність двигуна, кВт | 55 кВт в 230 В підключення послідовно до кожної обмотці двигуна для стандартних додатків 55 кВт в 400 В з'єднання в лінії живлення двигуна для стандартних додатків 75 кВт в 400 В підключення послідовно до кожної обмотці двигуна для роботи в складних умовах 90 кВт в 400 В підключення послідовно до кожної обмотці двигуна для стандартних додатків 22 кВт в 230 в з'єднання в лінії живлення двигуна для роботи в складних умовах 30 кВт в 230 в з'єднання в лінії живлення двигуна для стандартних додатків 45 кВт в 230 в підключення послідовно до кожної обмотці двигуна для роботи в складних умовах 45 кВт в 400 в з'єднання в лінії живлення двигуна для роботи в складних умовах |
| розсіює потужність, Вт | 252 Вт для роботи в складних умовах 322 Вт для стандартних додатків |
| Категорія застосування | AC-53A |
| тип пуску | Пуск з контролем моменту (токограніченіе 5 In) |
| Icl nominal current | 110 А для з'єднання в лінії живлення двигуна для стандартних додатків 110 А для з'єднання в лінії живлення двигуна для роботи в складних умовах 191 А для підключення послідовно до кожної обмотці двигуна для стандартних додатків 191 А для підключення послідовно до кожної обмотці двигуна для роботи в складних умовах |
| Ступінь захисту IP | IP20 |
| стиль збірки | З радіатором |
| Наявність доступних опцій | Зовнішній байпас (опціонально.) |
| power supply voltage limits | 195 ... 456 В |
| power supply frequency | 50 ... 60 Hz - 5 ... 5% |
| power supply frequency limits | 47,5 ... 63 Гц |
| з'єднання пристрою | Послідовно до кожної обмотці двигуна В лінії живлення двигуна |
| заводська настройка струму | 100 А |
| напруга ланцюга управління | 220 - 15% ... 415 + 10%, 50/60 Гц |
| споживання ланцюга управління | 30 W |
| кількість дискретних виходів | 2 |
| тип дискретного виходу | (LO1) логічний вихід 0 В конфігуруються загальні (LO2) логічний вихід 0 В конфігуруються загальні (R1) релейні виходи реле аварії немає (R2) релейні виходи кінець пуску реле немає (R3) релейні виходи двигун живиться немає |
| надмалих абсолютна похибка на виході | +/- 5% |
| мінімальний комутований струм | 10 мА в 6 У пост. ток для релейні виходи |
| макс. комутований струм | Логічний вихід 0,2 А в 30 В пост. ток Релейні виходи 1,8 А в 230 В пер. ток індуктивності. завантаження, cos phi = 0,5 20 мс Релейні виходи 1,8 А в 30 В пост. ток індуктивності. завантаження, cos phi = 0,5 20 мс |
| кількість дискретних входів | 5 |
| тип дискретного входу | PTC, 750 Ом в 25 ° C (Зупинка, Пуск, LI3, LI4) логічний, <= 8 мА 4300 Ом |
| напруга дискретного входу | 24 V <= 30 V |
| тип дискретних входів | Позитивна логіка Зупинка, Пуск, LI3, LI4 при Стані 0: <5 В і <= 2 mA при Стані 1:> 11 В,> = 5 mA |
| starting current | 0.4 ... 1.3 Icl регулюємо. |
| тип аналогового виходу | Токовий вихід AO: 0-20 мА або 4-20 мА, повний опір <500 Ом |
| Протокол порту обміну даними | Modbus |
| Тип з'єднувача | 1 RJ45 |
| канал обміну даними | послідовний |
| фізичний інтерфейс | RS485 многоточечная |
| Швидкість передачі | 4800, 9600 або 19200 біт / с |
| max nodes number | 31 |
| тип захисту | Обрив фази: лінія Тепловий захист: двигун Тепловий захист: пускач |
| маркування | CE |
| Тип охолодження | Примусить. конвекція |
| робоче положення | Вертикальний +/- 10 градусів |
| Висота | 290 мм |
| Ширина | 190 мм |
| глибина | 235 мм |
| вага | 8,3 кг |
| Motor power range AC-3 | 15 ... 25 кВт в 200 ... 240 В 3 фази 30 ... 50 кВт в 200 ... 240 В 3 фази 30 ... 50 кВт в 380 ... 440 В 3 фази 55 ... 100 кВт в 380 ... 440 В 3 фази |
| Тип пускача | Soft starter |
| додаткові характеристики | |
| електромагнітна сумісність | Наведені та випромінюються перешкоди рівень А відповідно до IEC 60947-4-2 наведені та випромінюються перешкоди рівень В відповідно до IEC 60947-4-2 Затухающие коливання рівень 3 відповідно до IEC 61000-4-12 ЕР рівень 3 відповідно до IEC 61000-4-2 Стійкість до перехідних процесів рівень 4 відповідно до IEC 61000-4-4 Стійкість до випромінюваним електромагнітних перешкод рівень 3 відповідно до IEC 61000-4-3 Імпульс напруги / струму рівень 3 відповідно до IEC 61000-4 -5 |
| стандарти | EN / IEC 60947-4-2 |
| сертифікати | C-Tick ГОСТ SEPRO NOM 117 CSA TCF DNV CCC UL |
| вібростійкою | 1 gn (частота = 13 ... 200 Гц) відповідно до EN / IEC 60068-2-6 1,5 мм (частота = 2 ... 13 Гц) відповідно до EN / IEC 60068-2-6 |
| ударопрочность | 15 gn для 11 мс відповідно до EN / IEC 60068-2-27 |
| рівень шуму | 58 дБ |
| ступінь забруднення | Уровень 3 в соответствии с IEC 60664-1 |
| относительная влажность | 0…95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3 |
| рабочая температура окружающей среды | 40…60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C) -10…40 °C (без ухудшения номинальных значений) |
| Температура окружающей среды при хранении | -25…70 °C |
| Рабочая высота | <= 1000 м без ухудшения номинальных значений > 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м |
