    Вольтметр ІНС-Ф1 використовується для контролю напруги живильної мережі в різних галузях. Прилад дозволяє вимірювати і відображати на вбудованому дисплеї поточні значення напруги. Функція амперметра ІТС-Ф1 - контроль і відображення даних про змінний струм мережі на дисплеї. Мультиметр однофазний ІМС-Ф1 необхідний для зняття основних показників електричної мережі: I (А), U (В), f (Гц), P (Вт), Q (Вар), S (ВА) і cos φ. Заміри вироблених величин відображаються на світлодіодному табло.

    Дані прилади дозволяють вимірювати параметри електричних мереж живлення як в промислових зонах, так і сферах ЖКГ, побутовому секторі, інших об'єктах народного господарства.



    Основні переваги

    • Висока точність вимірювань. Похибка вимірювань становить не більше 0,5%
    • Широкий діапазон температур експлуатації: від -20 до + 50оС
    • Висока надійність. Відповідають вимогам ГОСТ Р 51522-99 щодо електромагнітної сумісності
    • Великий термін служби. Термін служби не менше 10-ти років
    • Внесено до Державного реєстру засобів вимірювальної техніки *
    • мінімальні габарити
    • Висока швидкість вимірювання. Час опитування не більше 1 сек
    • Простота в експлуатації. Не вимагають налаштувань, відкалібровані на заводі виробнику



    Основні функції

    Вольтметр ІНС-Ф1



    • Вимірювання і відображення на індикаторі напруги в мережі



    Амперметр ІТС-Ф1



    • Вимірювання і відображення на індикаторі струму в мережі
    • Вибір номінальної частоти мережі (50 Гц або 60 Гц)



    Мультиметр ІМС-Ф1



    • Вимірювання напруги в мережі (U, В)
    • Вимірювання струму в мережі (I, А)
    • Вимірювання повної потужності (P, Вт)
    • Вимірювання активної потужності (S, ВА)
    • Вимірювання частоти мережі живлення (F, Гц)
    • Вимірювання коефіцієнта потужності (COS φ)
    • Відображення виміряних величин на 3-х індикаторах:
      1. на 1-му напруга;
      2. на 2-му ток;
      3. на 3-му на вибір, натиснувши на кнопку (P, S, F або COS φ).
    • Аварійне повідомлення при виході вимірюваного сигналу за верхню межу
    • Найменування Вольтметр ОВЕН ІНС-Ф1.Х.Щ9 Вольтметр ОВЕН ІНС-Ф1.Х.Щ3 Амперметр ОВЕН ІТС-Ф1 Мультиметр ОВЕН ІМС-Ф1
      вимірювані параметри напруга Струм Напруга, струм
      обчислювані параметри  -  -  -
      • активна потужність (Р, Вт)
      • реактивна потужність (Q, Вар)
      • повна потужність (S, ВА)
      • частота вимірюваного сигналу (F, Гц)
      • коефіцієнт потужності cos (φ)
      Вимірювання з використанням зовнішнього трансформатора  -  - Можливе застосування трансформатора струму, виміряне значення струму при цьому перераховується з коефіцієнтами трансформації 1, 2, 3, 4, 6, 8, 10, 15, 16, 20, 30, 40, 60, 80, 100, 120, 200
      Аварійна сигналізація Індикація повідомлення про вихід вимірюваної величини за допустимі межі
      Додаткові функції Компактний ергономічний корпус  - Робота при номінальних частотах мережі 50 Гц і 60 Гц 3 індикатора для відображення напруги, струму і обчислених параметрів (Q, S, P, F, cos (φ) - циклічно після натискання кнопки)
      Напруга живлення 8 ... 30 В пост. струму 90 ... 264 В змінного струму частотою 47..63 Гц
      споживана потужність не більше 4 ВА
      Кількість каналів вимірювання 1 канал вимірювання 2 канали вимірювання
      Час вимірювання параметрів не більше 1 з
      Тип, габаритні розміри і ступінь захисту корпусу з боку передньої панелі щитової Щ9, 26 × 48 × 65 мм, циліндрична частина М22, IP54 щитової Щ3, 76 × 34 × 70 мм, IP54 щитової Щ1, 96 × 96 × 65 мм, IP54
      Середній термін служби не менше 12 років



      Умови експлуатації

      • температура навколишнього повітря від мінус 20 до +50 ° С;
      • верхня межа відносної вологості повітря: не більше 80% при +25 ° С без конденсації вологи;
      • атмосферний тиск від 84 до 106,7 кПа
      • Функціональна схема ОВЕН ІНС-Ф1

    Функціональна схема ОВЕН ІТС-Ф1Функціональна схема ОВЕН ІМС-Ф1



    Схеми підключення:

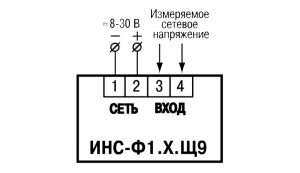

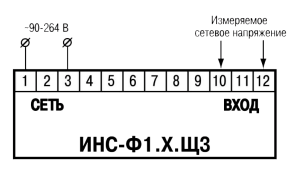

    Схема підключення приладу ОВЕН ІНС-Ф1.х.Щ3Схема підключення приладу ОВЕН ІНС-Ф1.х.Щ9

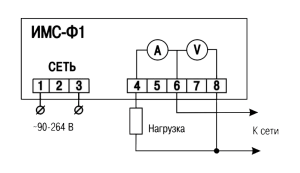

    Схема підключення приладу Схема підключення приладу через узгоджувальний трансформатор

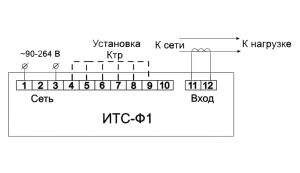

    Схема підключення приладу Схема підключення приладу через узгоджувальний трансформатор
