Прилад призначений для вимірювання напруги в однофазних мережах, перетворення виміряних параметрів в цифровий код і передачі результатів вимірювань в мережу RS-485. Прилад може бути використаний у складі вимірювальних систем контролю і управління технологічними процесами на промислових підприємствах і на об'єктах житлово-комунального і сільського господарства. Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація приладу здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А. Модулі МЕ110 орієнтовані в першу чергу на вітчизняного споживача МЕ110 є повністю власною розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає:
- зручність придбання через широку дилерську мережу;
- детальну документацію повністю російською мовою;
- грамотну технічну підтримку і навчання.
| Найменування | значення |
| Напруга живлення | від 90 до 264 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63 Гц або від 20 до 375 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, ВА, не більше | 4 |
| Вимірювання струму | |
| Кількість аналогових каналів вимірювання | 1 |

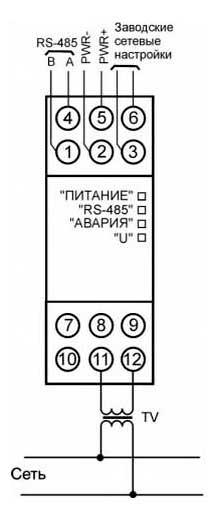

| Вхідний сигнал напруги (діюче значення) З використанням зовнішніх трансформаторів напруги | ~ (40 ... 400) В, від 45 до 65 Гц ~ (40 мВ ... 4000 кВ), від 45 до 65 Гц |
| Частота, Гц | від 45 до 65 Гц |
| Основна похибка вимірювань | ± 0,5% |
| Додаткова похибка вимірювання, викликана зміною температури навколишнього повітря відносно нормальної (на кожні 10 ° С зміни температури) | ± 0,5% |
| Час опитування входу, з, не більше | 1 |
| інтерфейс зв'язку | |
| Інтерфейс зв'язку з майстром мережі | RS-485 |
| Максимальна кількість приладів, одночасно підключаються до мережі RS-485, не більше | 32 |
| Максимальна швидкість обміну по інтерфейсу RS-485, біт / с | 115200 |
| Протоколи зв'язку, що використовуються для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Ступінь захисту корпусу | IP20 з боку передньої панелі, IP00 з боку клемної колодки |
| конструктивне виконання | |
| Габаритні розміри приладу, мм | 110' 76 '27 |
| Маса приладу, кг, не більше | 0,5 |
| Середній термін служби, років | 10 |
| Середнє напрацювання на відмову, годин | 50000 |
Умови експлуатації приладу
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 20 до + 55 ° С;
- верхня межа відносної вологості повітря 80% при 35 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 84 до 106,7 кПа.
