Модулі виводу дискретних сигналів застосовуються для управління виконавчими механізмами по інтерфейсу Ethernet через вбудовані електромагнітні транзисторні ключі.

Особливості

  • Виходи можуть працювати:
    • в режимі генерації заданого числа імпульсів (тільки для МУ210-410);
    • в режимі генерації ШІМ-сигналів до 1 Гц для релейних виходів, до 60 кГц - для транзисторних виходів).
  • Здвоєний 2-портовий Ethernet-комутатор.
  • Підтримка технології Ethernet Bypass, яка дозволяє передавати дані з одного порту в інший і не втрачати зв'язок з іншими модулями в разі нештатної ситуації.
  • Розширений діапазон робочих температур: -40 ... + 55 ° С.
  • Безперервний профіль вимірювань у внутрішню flash-пам'ять (архів).
  • Підтримка хмарного сервісу



Конфігурація

Налаштувати модулі Мх210 можна за допомогою конфігуратора, який підтримує роботу з групою модулів і дозволяє оперативно отримати доступ до всіх параметрів. Підключення здійснюється за інтерфейсів Ethernet або USB (роз'єм типу microUSB). При підключенні по USB до зовнішнього джерела живлення модуля не потрібно.

модифікація МУ210-401 МУ210-410

виходи

Колічествовиходов 8 DO 16 DO
Тип виходів електромагнітне реле транзисторний ключ

Характеристики дискретних виходів (DO)

Гальванічна розв'язка виходів Поканальная, крім 1 і 2 DO -
електрична міцність 1780 у -
Режим роботи
  • перемикання логічного стану
  • генерація ШІМ сигналу
  • перемикання логічного сигналу
  • генерація низькочастотного ШІМ сигналу
  • генерація високочастотного ШИМ сигналу (тільки перші 8 виходів)
  • генерація заданої кількості імпульсів (тільки перші 3 виходи)
Режим включення виходу - верхній ключ верхній і нижній ключі
Максимальний струм комутації 5 А (при напрузі не більше 250 В, 50 Гц і cos φ = 0,4) 3 А (при постійній напрузі не більше 30 В) 0,8 А 0,1 А
Максимальна напруга живлення виходів 250 В змінного напряженія30 В постійної напруги 10 ... 36 В
час включення 15 мс -
час виключення 15 мс -
Контроль обриву навантаження немає немає
Максимальна частота ШІМ 1 Гц 10000 Гц 60000 Гц
Мінімальна тривалість імпульсу ШІМ 50 мс 10 мкс 1 мкс

живлення

Напруга живлення = 10 ... 48 (номінальне = 24) В
Споживана мощностьпрі харчуванні = 24 В не більше 6 Вт не більше 5 Вт
Захист від переполюсовки є
Тип харчування годин реального часу батарея CR2032

Загальні параметри

габаритні розміри (42 × 124 × 83) ± 1 мм
Ступінь захисту IP20
монтаж на DIN-рейку / на стіну
Середній термін служби 10 років
маса не більше 0,4 кг

Flash-пам'ять (архів)

Максимальний розмір файлу архіву 2 кб
Максимальна кількість файлів архіву 1000
Мінімальний період записи 10 сек
Годинник реального часу
похибка ходу при температурі +25 ° С не більше 1 секунди в добу
при температурі -40 ° С не більше 3 секунд на добу
Тип харчування батарея CR2032
Час роботи годин реального часу на одній батареї 6 років

Умови експлуатації

Температура оточуючого повітря -40 ... + 55 ° С
Відносна вологість повітря (при +35 ° С без конденсації вологи) від 10 до 95%

Габаритні розміри МУ210Установчі розміри МУ210

МУ210-401 МУ210-410
Загальна схема підключення

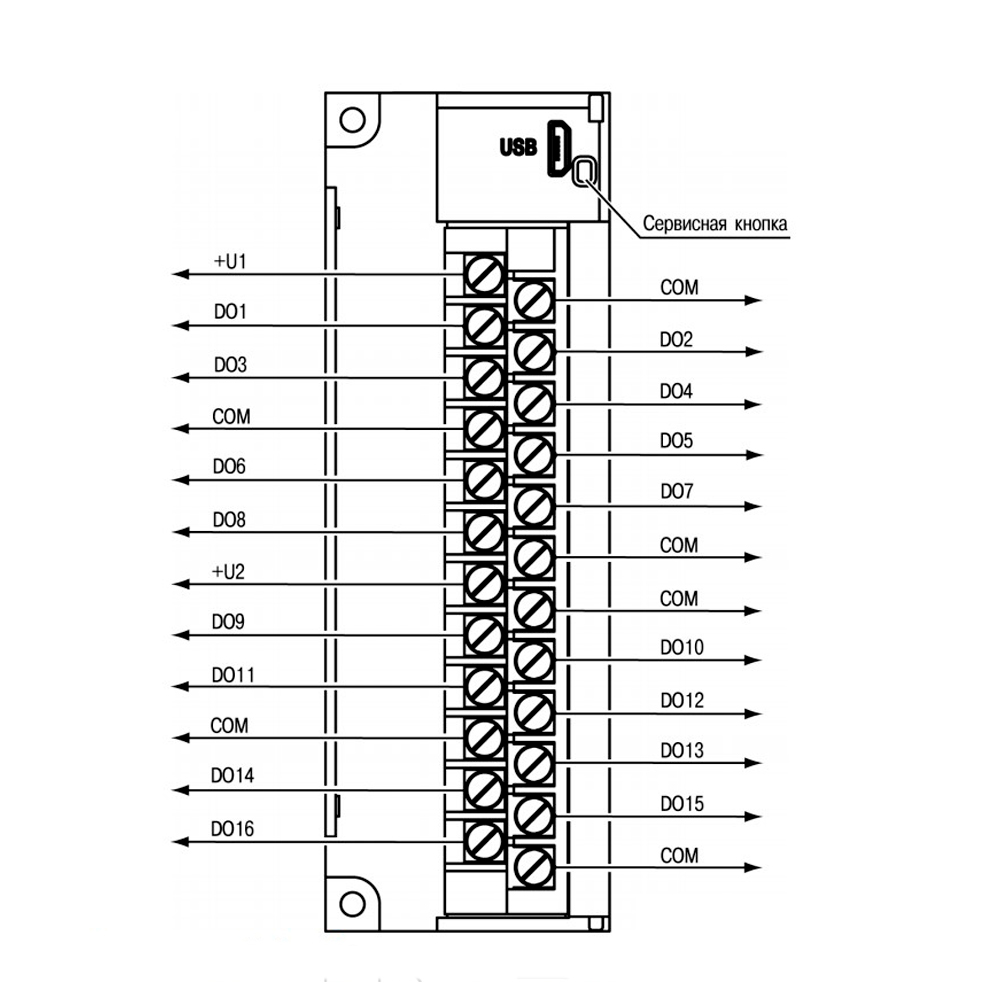

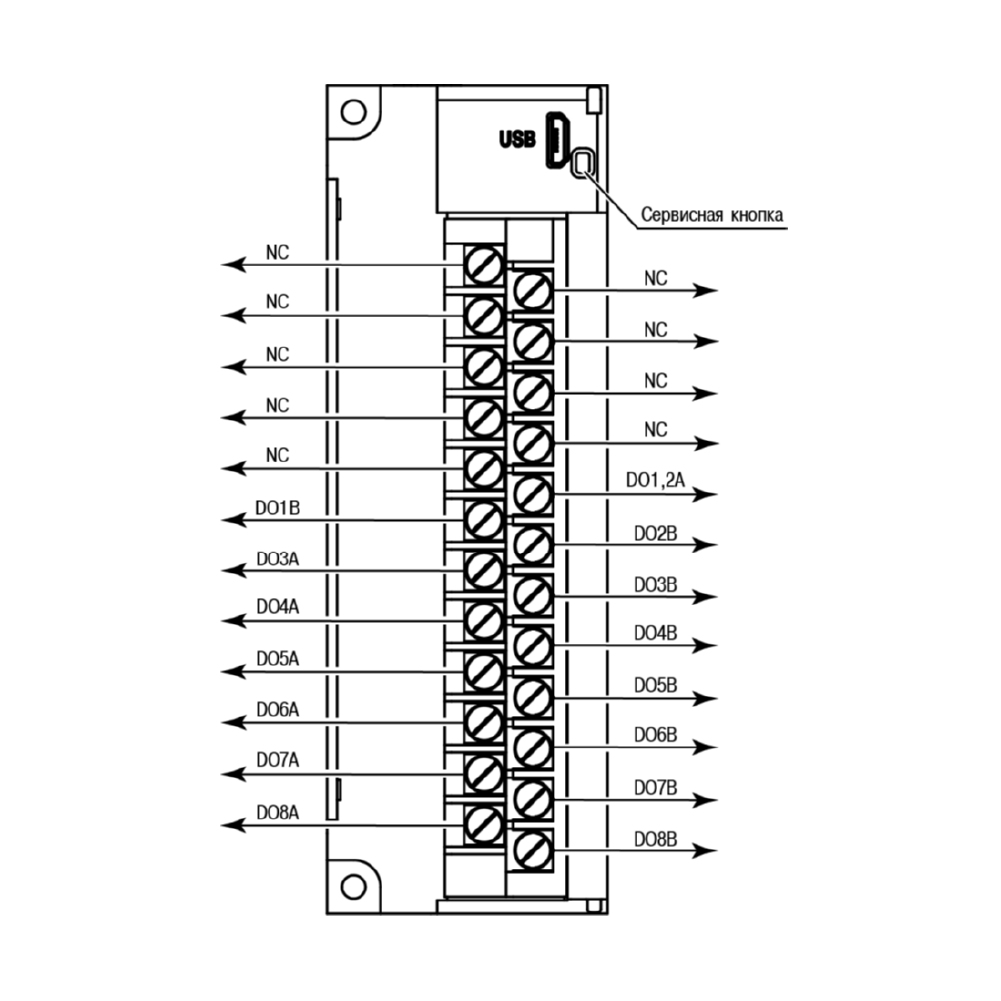

Загальна схема підключення МУ210-401 Загальна схема підключення МУ210-410

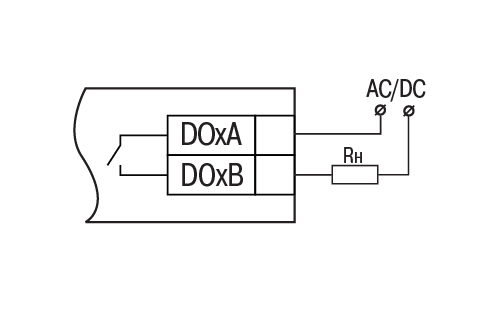

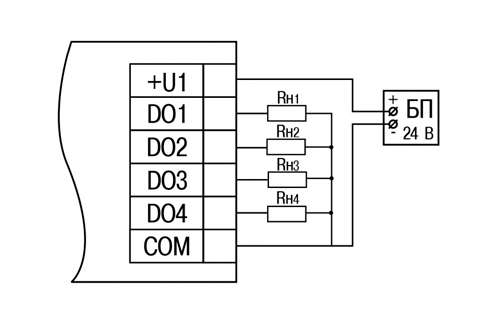

Схема підключення зовнішніх зв'язків до дискретних виходів типу «реле» Схема підключення зовнішніх зв'язків до дискретних виходів типу «транзисторний ключ»
Схема підключення МУ210-401 Схема підключення МУ210-410
