    Модулі вводу-виводу дискретних сигналів застосовуються для обробки і подальшої передачі в мережу Ethernet сигналів з кнопок, герконів, кінцевих вимикачів, енкодерів, імпульсних датчиків та інших пристроїв з вихідним сигналом 24 В, а також управління виконавчими механізмами через вбудовані електромагнітні реле.

    Особливості

    • Режими роботи входів: лічильник імпульсів частотою до 100 кГц, вимірювання частоти до 100 кГц, обробка сигналів енкодера до 100 кГц (тільки МК210-302).
    • Виходи можуть працювати в режимі генерації ШІМ-сигналів до 1 Гц.
    • Здвоєний 2-портовий Ethernet-комутатор.
    • Технологія Ethernet Bypass, що дозволяє передавати дані з одного порту в інший і не втрачати зв'язок з іншими модулями в разі нештатної ситуації.
    • Розширений діапазон робочих температур: -40 ... + 55 ° С.
    • Безперервний профіль вимірювань у внутрішню flash-пам'ять (архів).
    • Підтримка хмарного сервісу  OwenCloud .



    Конфігурація

    Налаштувати модулі Мх210 можна за допомогою конфігуратора, який підтримує роботу з групою модулів і дозволяє оперативно отримати доступ до всіх параметрів. Підключення здійснюється за інтерфейсів Ethernet або USB (роз'єм типу microUSB). При підключенні по USB до зовнішнього джерела живлення модуля не потрібно.

    модифікація МК210-301 МК210-311

    Входи / виходи

    Кількість входів / виходів 6 DI / 8 DO
    Тип входів
    • «Сухий контакт» (не вимагає зовнішнього живлення)
    • датчик npn типу
    виходів електромагнітне реле

    Характеристики дискретних входів (DI)

    Гальванічна розв'язка входів -
    Режими роботи
    • визначення логічного рівня
    • підрахунок числа імпульсів
    Макс. частота вхідного сигналу визначення логічного рівня 400 Гц
    підрахунок числа імпульсів 400 Гц
    вимірювання частоти -
    обробка сигналів енкодера -
    Мін. тривалість імпульсу 1 мс
    Напруга харчування входів 24 ± 3 В для транзисторних ключів Для «сухих контактів» живлення не потрібно!
    Опір контактів (ключа) і сполучних проводів, що підключаються до дискретного входу не більше 100 Ом
    Струм «логічної одиниці» -
    Струм «логічного нуля» -
    Напруга «логічної одиниці» -
    Напруга «логічного нуля» -

    Характеристики дискретних виходів (DO)

    Гальванічна розв'язка виходів Поканальная, крім 1 і 2 DO
    електрична міцність 1780 у
    Режим роботи
    • перемикання логічного стану
    • генерація ШІМ сигналу
    струм комутації 5 А (при напрузі не більше 250 В, 50 Гц і cosφ> 0,4) 3 А (при постійній напрузі не більше 30 В)
    Максимальна напруга на контакти реле 250 В змінної напруги 30 В постійної напруги
    час включення 15 мс
    час виключення 15 мс
    Контроль обриву навантаження немає є
    Максимальна частота ШІМ 1 Гц
    Мінімальна тривалість імпульсу ШІМ 50 мс

    живлення

    Напруга живлення = 10 ... 48 (номінальне = 24) В
    споживана потужність не більше 6 Вт при харчуванні = 24 В
    Захист від переполюсовки є
    Тип харчування годин реального часу батарея CR2032

    конструктивне виконання

    габаритні розміри (42 × 124 × 83) ± 1 мм
    Ступінь захисту IP20
    монтаж на DIN-рейку / на стіну
    Середній термін служби 10 років
    маса не більше 0,4 кг

    Умови експлуатації

    Температура оточуючого повітря -40 ... + 55 ° С
    Відносна вологість повітря (при +25 ° С і нижче без конденсації вологи) не більше 80%

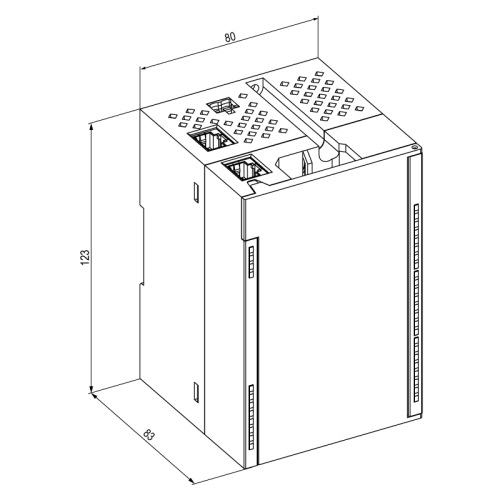

    Габаритний креслення МК210

    МК210-301 МК210-311

    Загальний креслення

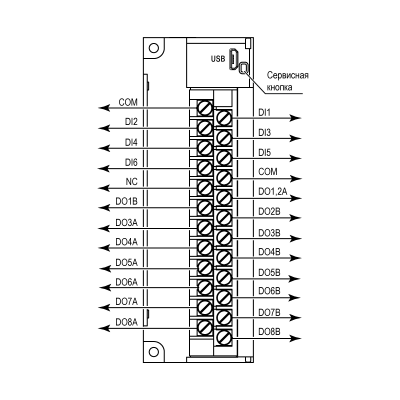

    Загальна схема підключення МК210-301

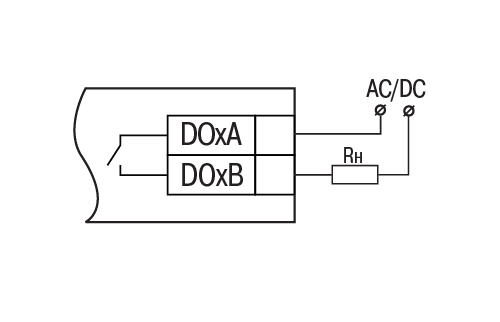

    Схема підключення зовнішніх зв'язків до дискретних виходів типу «реле»

    Схема підключення зовнішніх зв'язків до дискретних виходів типу «реле»

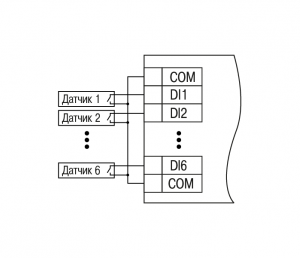

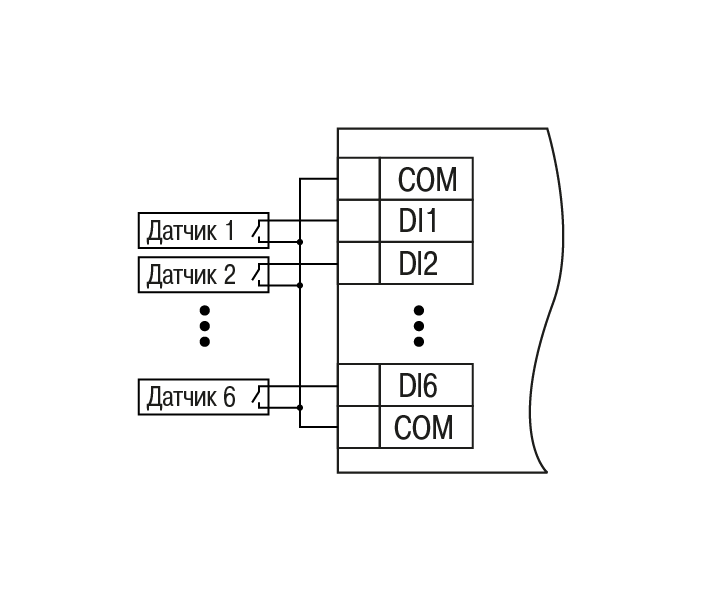

    Схема підключення датчиків «сухі контакти»

    Схема підключення датчиків «сухі контакти»
