    Прилад призначений для перетворення вимірюваних аналогових сигналів в цифровий код і передачі результатів вимірювання в мережу RS-485. Призначається для побудови автоматизованих систем збору даних в різних областях промисловості, сільського та комунального господарства, на транспорті. Внесений до Державного реєстру засобів вимірювальної техніки.

    Аналогові входи приладу можуть працювати в наступних режимах:

    • вимір струму в діапазоні від 4 до 20 мА;
    • вимір струму в діапазоні від 0 до 20 мА;
    • вимір струму в діапазоні від 0 до 5 мА;
    • вимір напруги в діапазоні від 0 до 10 В.



    Прилад працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON ..

    Прилад має наступні групи гальванически ізольованих ланцюгів:

    • ланцюга живлення приладу;
    • ланцюги інтерфейсу RS-485;
    • ланцюга виходу вбудованого джерела постійної напруги 24 В;
    • ланцюга вимірювальних входів.



    Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація приладу здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.



    Основні особливості модуля швидкісного введення аналогових сигналів МВ110-2АС

    • 2 канали аналогового введення
    • Типи вхідних сигналів: уніфіковані сигнали струму (0-20 мА, 4-20 мА, 0-5 мА) і напруги (0-10 В)
    • Частота вимірів: до 200 вибірок в секунду
    • Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)
    • Вбудоване джерело живлення датчиків: 24 В, 50 мА



    Модулі Мх110 орієнтовані в першу чергу на вітчизняного споживача

    Мх110 є повністю власною розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає:

    • зручність придбання через широку дилерську мережу;
    • детальну документацію повністю російською мовою;
    • грамотну технічну підтримку і навчання.

    Прилад забезпечує вимір наступних уніфікованих сигналів :

    • ток від 4 до 20 мА;
    • ток від 0 до 20 мА;
    • ток від 0 до 5 мА;
    • напруга від 0 до 10 В.



    Прилад працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.



    Прилад має наступні групи гальванически ізольованих ланцюгів:

    • ланцюга живлення приладу;
    • ланцюги інтерфейсу RS-485;
    • ланцюга виходу вбудованого джерела постійної напруги 24 В ланцюга;
    • вимірювальних входів.



    Найменування значення
    Напруга живлення від 90 до 264 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63Гц або від 20 до 375 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, ВА, не більше 6
    Межа основної зведеної похибки,% 0,25
    Межа додаткової зведеної похибки, викликаної зміною температури на 10 ° С в межах робочого діапазону температур,% 0,12
    Роздільна здатність:

    - для діапазонів струмів від 4 до 20 мА і від 0 до 20 мА, мкА, не більше - для діапазону струму від 0 до 5 мА, мкА, не більше - для діапазону напруги від 1 до 10 В, мВ, що не більше

    4 1 2

    Кількість аналогових каналів вимірювання 2
    Вхідний опір в режимі вимірювання струму від 0 до 20 мА і від 4 до 20 мА, Ом від 130 до 250
    Вхідний опір в режимі вимірювання струму від 0 до 5 мА, Ом від 130 до 500
    Вхідний опір в режимі вимірювання напруги від 0 до 10 В, кОм, не менш 200
    Період оновлення результатів вимірювання по кожному каналу, мс 5 ± 2%
    Режими роботи вхідних фільтрів (загальні для всіх каналів) відключений; 50 Гц, 1-го порядку; 50 Гц, 2-го порядку; 50 Гц, 4-го порядку; 200 Гц, 1-го порядку
    Режими роботи вихідних фільтрів (індивідуальні для кожного каналу) відключений; експонентний змінного середнього
    Постійна часу вихідного експоненціального фільтра, мс від 10 до 10000
    Вихідна напруга вбудованого джерела живлення 24 ± 3
    Максимальний струм навантаження вбудованого джерела живлення, А 0,05
    Інтерфейс зв'язку з майстром мережі RS-485
    Максимальна кількість приладів, одночасно підключаються до мережі RS-485, не більше 32
    Максимальна швидкість обміну по інтерфейсу RS-485, біт / с 115200
    Протоколи зв'язку, що використовуються для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу IP20 з боку передньої панелі, IP00 з боку клемної колодки
    Габаритні розміри приладу, мм 63 × 110 × 73
    Маса приладу, кг, не більше 0,5
    Середній термін служби, років 10

    Умови експлуатації приладу

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 10 до +55 ° С;
    • верхня межа відносної вологості повітря 80% при 35 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 84 до 106,7 кПа.

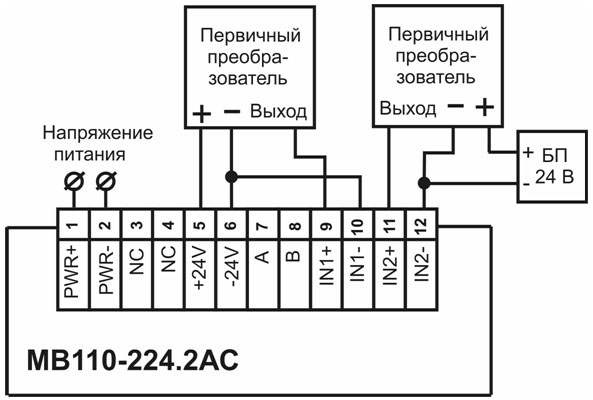

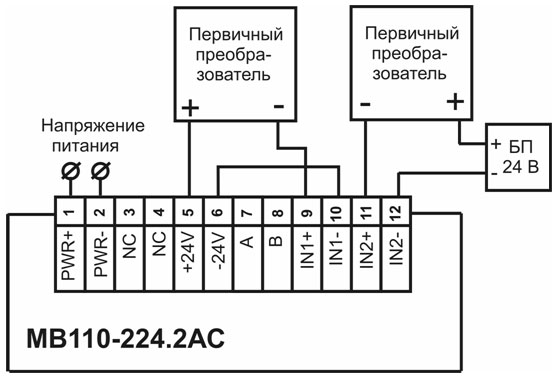

    Схеми підключення:
