Прилад призначений для управління за сигналами з мережі RS-485 вбудованими дискретними ВЕ, використовуваними для підключення виконавчих механізмів з дискретним керуванням. Вбудовані ВЕ можуть працювати в режимі ШІМ. МУ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МУ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До МУ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МУ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.



Основні особливості модуля дискретного виводу ОВЕН МУ110-16Р



  • 16 каналів дискретного виводу, групова розв'язка
  • Типи вихідних елементів: Р - е / м реле 3 А ~ 250 В або = 30 В
  • Можливість видачі ШІМ-сигналу з будь-якого виходу
  • Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)



Найменування значення
Напруга живлення: МУ110-224.16Р 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В)
Споживана потужність, ВА, не болееМУ110-224.16Р 12
Кількість дискретних вихідних елементів 16
Інтерфейс зв'язку з комп'ютером RS-485
Максимальна швидкість обміну по інтерфейсу RS-485, б / с 115200
Протокол зв'язку, який використовується для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Ступінь захисту корпусу IP20
Габаритні розміри приладу, мм 63х110х73
Маса приладу, кг, не більше 0,5
Середній термін служби, років 8

Параметри дискретних ВЕ

Найменування комутований струм
реле електромагнітне 3 А при напрузі не більше 250 В 50 Гц і cos φ> 0,4 ​​або 3 А при постійній напрузі не більше 30 В

Умови експлуатації приладу

Прилад експлуатується при наступних умовах:

  • закриті вибухобезпечні приміщення без агресивних парів і газів;
  • температура навколишнього повітря від мінус 10 до +55 ° С;
  • верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
  • атмосферний тиск від 86 до 106,7 кПа.

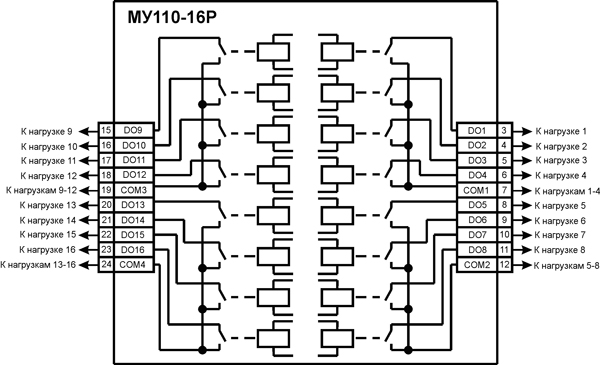

Схема підключення до ВЕ типу електромагнітне реле



Схема підключення навантаження до ВЕ типу К (для МУ110-16К)
