    Прилад призначений для збору даних зі вбудованих дискретних входів з передачею їх в мережу RS-485. Вбудовані дискретні входи можуть працювати в режимі лічильників імпульсів частотою до 1 кГц. МВ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.



    Основні особливості модуля введення дискретних сигналів МВ110-32ДН

    • 32 каналу дискретного введення
    • Типи вхідних сигналів: сигнали = 24 В, транзисторні ключі pnp, npn типу
    • Частота вимірів: до 1 кГц, мінімальна тривалість імпульсу 0.5 мс
    • Лічильник імпульсів для кожного каналу

    МВ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До МВ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МВ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.



    Напруга живлення

    МВ110-220.32ДН 90..264В змінного струму (номінальна напруга 220В) частотою 47..63Гц
    МВ110-24.32ДН 18..29В постійного струму (номінальна напруга 24В)



    Найменування значення
    Напруга живлення:
    МВ110-220.32ДН 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц
    МВ110-24.32ДН 18 ... 29 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, ВА, не більше:
    МВ110-220.32ДН 40
    МВ110-24.32ДН 25
    Кількість дискретних входів 32
    Напруга вбудованого джерела живлення активних датчиків, В 24 ± 3
    Максимальний вихідний струм вбудованого джерела живлення датчиків, мА, не більше 630
    Інтерфейс зв'язку з комп'ютером RS-485
    Максимальна швидкість обміну по інтерфейсу RS-485, б / с 115200
    Протокол зв'язку, який використовується для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу IP20
    Габаритні розміри приладу, мм (140x110x73) ± 1
    Маса приладу, кг, не більше 0,5
    Середній термін служби, років 8

    ПАРАМЕТРИ ДИСКРЕТНИХ ВХОДІВ

    Найменування параметру значення
    Гальванічна розв'язка дискретних входів групова
    Електрична міцність ізоляції дискретних входів, В 1500
    Максимальна частота сигналу, що подається на дискретний вхід, кГц 1
    Мінімальна тривалість імпульсу, сприйманого дискретним входом, мс 0.5 (шпаруватість 2 для частоти 1кГц)
    Напруга живлення дискретних входів, В 24 ± 3
    Максимальний вхідний струм дискретного входу, мА, не більше 8,5 (при напрузі живлення входу 27В)
    Струм «логічної одиниці», мА, не менше 4,5
    Струм «логічного нуля», мА, не більше 1,5
    Тип датчика дискретного входу комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле і т.п.), датчики, що мають на виході транзисторний ключ npn- типу (відкритий колектор) або pnp- типу

    УМОВИ ЕКСПЛУАТАЦІЇ ПРИЛАДУ

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 10 до +55 ° С;
    • верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 86 до 106,7 кПа.

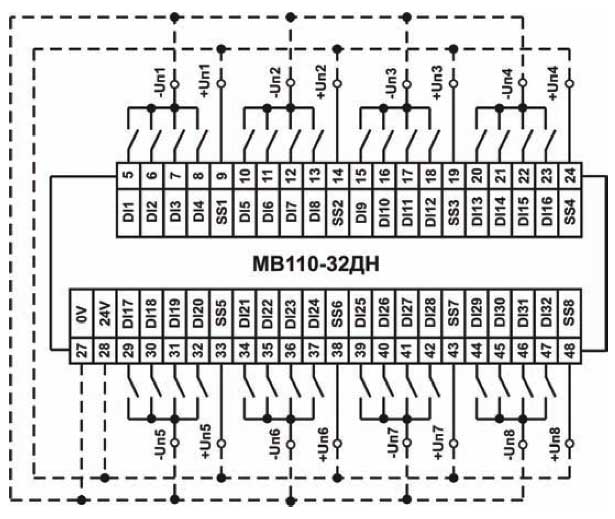

    Схема підключення до МВ110-32ДН дискретних датчиків з виходом типу «сухий контакт»

    Схема підключення до МВ110-32ДН дискретних датчиків з транзисторним виходом npn-типу з ОК



    Схема підключення до МВ110-32ДН дискретних датчиків з транзисторним виходом npn-типу з ОК

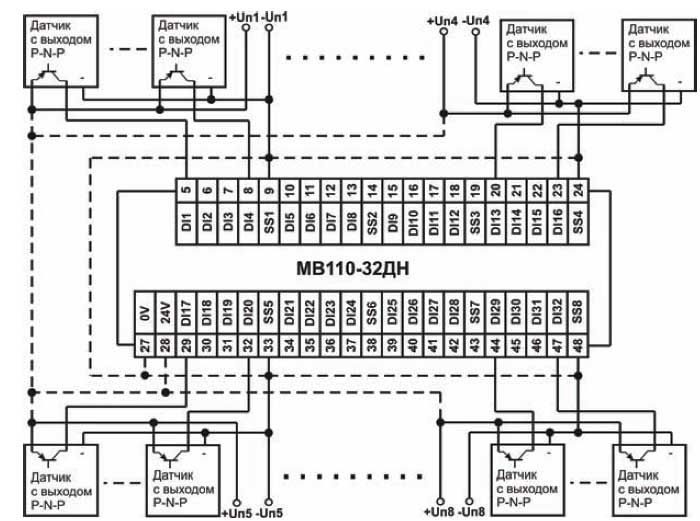

    Схема підключення до МВ110-32ДН дискретних датчиків з транзисторним виходом pnp-типу

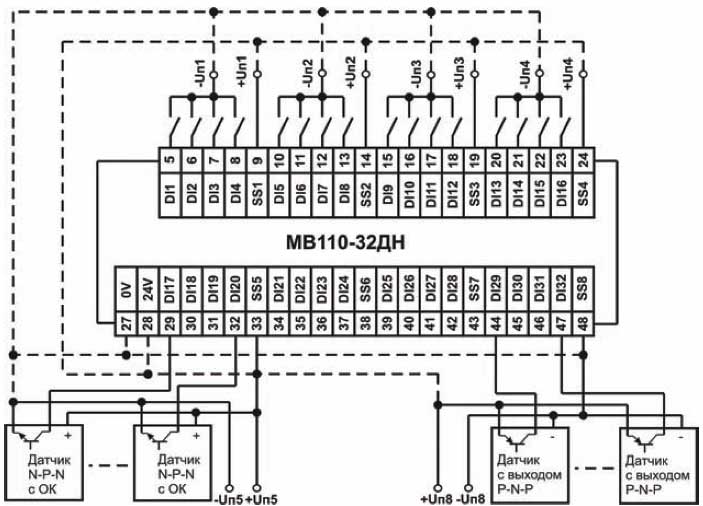

    Схема підключення до МВ110-32ДН дискретних датчиків з транзисторним виходом pnp-типу, npn-типу з ОК і з виходом типу «сухий контакт» (приклад)

    Електрична принципова схема групи дискретних входів МВ110-32ДН (схема інших груп входів ідентична наведеної)
