    Модулі введення дискретних сигналів застосовуються для обробки і подальшої передачі в мережу Ethernet сигналів з кнопок, герконів, кінцевих вимикачів, енкодерів, імпульсних датчиків та інших пристроїв з дискретним вихідним сигналом.

    Особливості

    • Можливість входів працювати в режимах: вимірювання частоти до 100 кГц, лічильника імпульсів частотою до 100 кГц, обробки сигналів енкодера до 100 кГц (тільки МВ210-202).
    • Підключення дискретних сигналів ~ 230 В (тільки МВ210-221).
    • Здвоєний 2-портовий Ethernet-комутатор.
    • Підтримка технології Ethernet Bypass, що дозволяє передавати дані з одного порту в інший і не втрачати зв'язок з іншими модулями в разі нештатної ситуації.
    • Розширений діапазон робочих температур: -40 ... + 55 ° С.
    • Безперервний профіль вимірювань у внутрішню flash-пам'ять (архів).
    • Підтримка хмарного сервісу OwenCloud.

    комунікаційні можливості

    інтерфейс обміну Здвоєний Ethernet 10/100 Мbit
    інтерфейс конфігурації USB 2.0 (MicroUSB), Ethernet (RJ-45)
    протоколи обміну Modbus TCP (до 4-х одночасних з'єднань) MQTT (в розробці) SNMP (в розробці)


    конфігурація

    Налаштувати модулі Мх210 можна за допомогою конфігуратора, який підтримує роботу з групою модулів і дозволяє оперативно отримати доступ до всіх параметрів. Підключення здійснюється за інтерфейсів Ethernet або USB (роз'єм типу mscroUSB). При підключенні по USB до зовнішнього джерела живлення модуля не потрібно.

    модифікація МВ210-202 МВ210-204

    входи

    кількість входів 20 DI
    Тип входів
    • контактний датчик (вимагає зовнішнього живлення = 24 В)
    • датчик npn і pnp типу
    • «Сухий контакт» (не вимагає зовнішнього живлення)
    • датчик npn типу

    Характеристики дискретних входів (DI)

    Гальванічна розв'язка входів -
    Режими роботи
    • визначення логічного рівня
    • підрахунок числа високочастотних імпульсів (тільки 1 - 8 DI)
    • вимір частоти (тільки 1 - 8 DI)
    • обробка сигналів енкодера (до 3-х AB енкодерів)
    • визначення логічного рівня
    • підрахунок числа імпульсів
    Макс. частота вхідного сигналу визначення логічного рівня 400 Гц
    підрахунок числа імпульсів 100 кГц (тільки 1 - 8 DI) 400 Гц
    вимірювання частоти 100 кГц (тільки 1 - 8 DI) -
    обробка сигналів енкодера 100 кГц -
    Мін. тривалість імпульсу 5 мкс (1 - 8 DI) 1 мс
    1 мс (9 - 20 DI)
    Опір контактів (ключа) і сполучних проводів, що підключаються до дискретного входу - не більше 100 Ом
    Струм «логічної одиниці» не менше 5,5 мА -
    Струм «логічного нуля» не більше 1,2 мА -
    Напруга «логічної одиниці» 8,8 ... 30 В -
    Напруга «логічного нуля» 0 ... 6,1 В -

    живлення

    Напруга живлення = 10 ... 48 (номінальне = 24) В
    споживана потужність не більше 4 Вт при харчуванні = 24 В не більше 5 Вт при харчуванні = 24 В
    Захист від переполюсовки є
    Тип харчування годин реального часу батарея CR2032

    конструктивне виконання

    габаритні розміри (42 × 124 × 83) ± 1 мм
    Ступінь захисту IP20
    монтаж на DIN-рейку / на стіну
    Середній термін служби 10 років
    маса не більше 0,4 кг

    Умови експлуатації

    Температура оточуючого повітря -40 ... + 55 ° С
    Відносна вологість повітря (при +25 ° С і нижче без конденсації вологи) не більше 80%

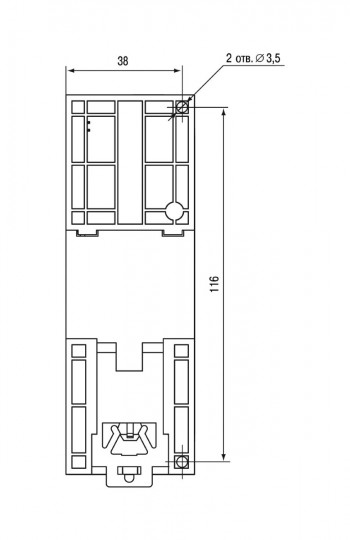

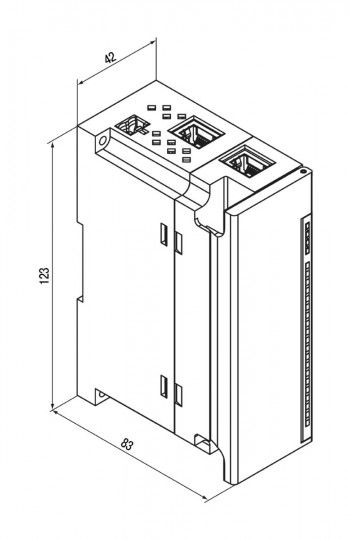

    Габаритний креслення МВ210Установчі розміри МВ210

    МВ210-202 МВ210-204

    Загальний креслення

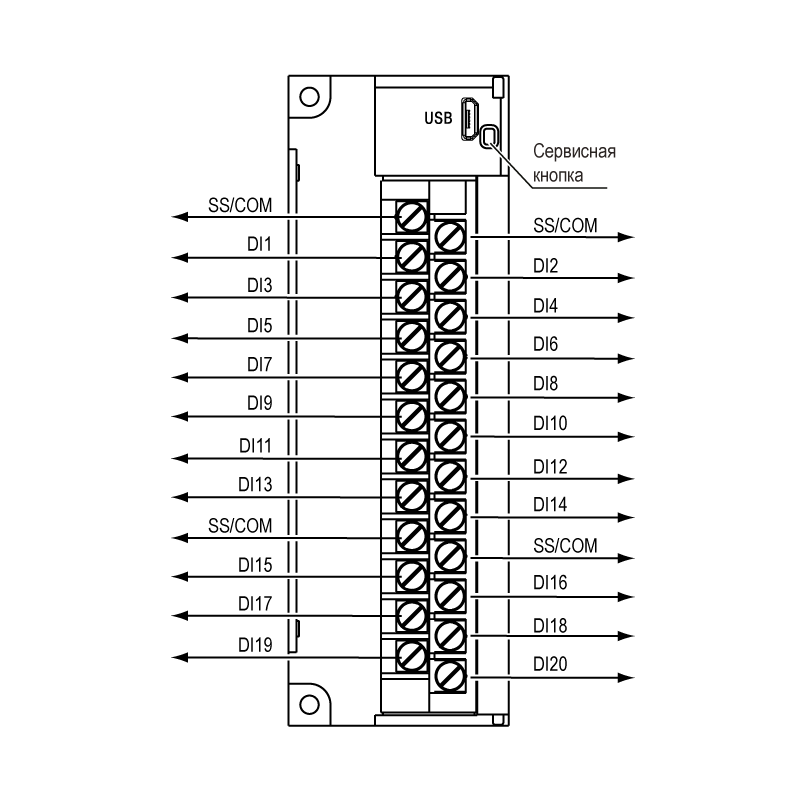

    Загальна схема підключення МВ210-202, МВ210-204

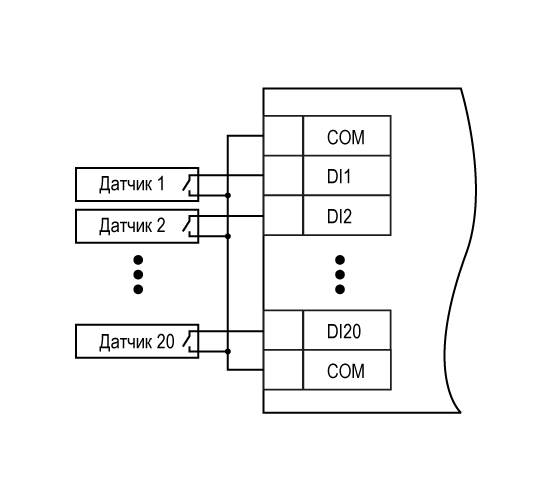

    Схема підключення датчиків «сухі контакти»

    - Схема підключення датчиків «сухі контакти»

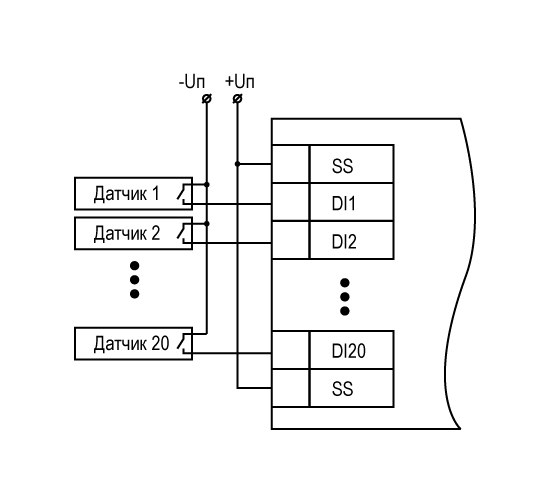

    Схема підключення контактних датчиків

    Схема підключення контактних датчиків -

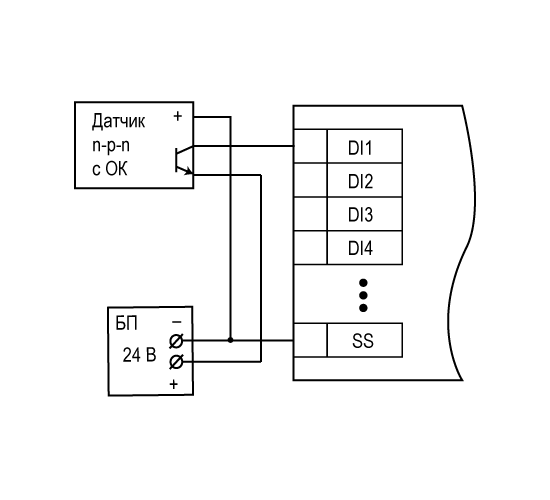

    Схема підключення датчиків npn типу

    Схема підключення датчиків npn типу Схема підключення датчиків npn типу

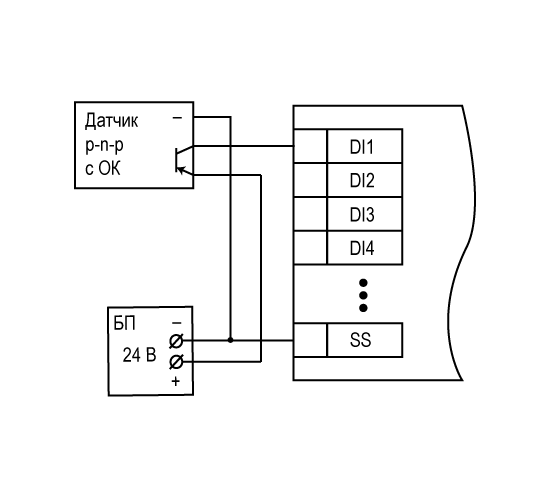

    Схема підключення датчиків pnp типу

    Схема підключення датчиків pnp типу -

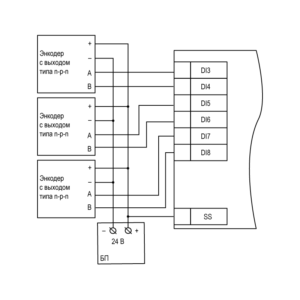

    Схема підключення енкодера npn типу

    Схема підключення енкодера npn типу -

    Схема підключення енкодера pnp типу

    Схема підключення енкодера pnp типу -
