АС5. Повторювач інтерфейсу RS-485

АС5. Повторювач інтерфейсу RS-485

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Повторювач інтерфейсу RS-485 ОВЕН АС5 призначений для посилення ослабленого сигналу інтерфейсу RS-485 і застосовується у випадках якщо: кількість приладів в мережі більше ніж 32, довжина лінії зв'язку між приладами перевищує 1200 метрів.

    Умови експлуатації повторювача інтерфейсу RS-485 ОВЕН АС5

    • Закриті вибухобезпечні приміщення без агресивних парів і газів
    • Діапазон робочих температур навколишнього повітря: від мінус 20 до +55 ° С
    • Відносна вологість повітря: до 80% (при 25 ° С і нижче без конденсації вологи)
    • Атмосферний тиск: від 84 до 106,7 кПа (група виконання P1 по ГОСТ 12997-84)
    • Механічні дії: група виконання N2 по ГОСТ 12997-84
    • Вплив електромагнітного середовища: клас А по ГОСТ Р 51522-99
    • Корпус для кріплення на DIN-рейку з габаритами 54x90x58
    • Гальванічна ізоляція до 1500В
    • Універсальний блок живлення для живлення приладу від мережі змінного (90 ... 264 В частотою 47 ... 63Гц) і постійного (20 ... 375 В) струмів
    • Розширені діапазони робочих температур -20 .. + 55 ºС
    • Автоматичне визначення напрямку передачі даних
    • Автоматичне визначення швидкості передачі даних



    переваги використання



    • Використовувати лінії зв'язку RS485 завдовжки понад 1200 метрів
    • Встановлювати кількість приладів в мережі більше ніж 32
    • Забезпечити гальванічну ізоляцію між сегментами мережі RS485
    Найменування значення
    Напруга живлення:
    змінного струму 90 ... 264 В частотою 47 ... 63Гц
    постійного струму 20 ... 375 В
    Споживана потужність, ВА, не більше 2
    Допустима напруга гальванічної ізоляції входів, В, не менше 1500
    Швидкість передачі даних, біт / с до 115200
    Максимальна довжина сегмента, м 1200
    Максимальна кількість приладів в сегменті, шт. 32
    Габаритні розміри, мм 54x90x58
    Ступінь захисту IP20
    кріплення на DIN-рейку
    Маса, Г, не більше 100
    Середній термін служби, років, не менше 12

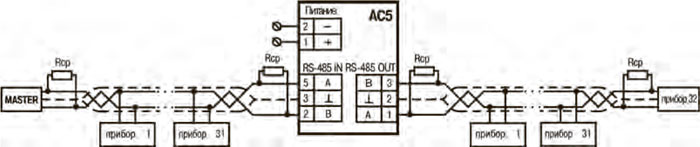

    Схема підключення АС5



    Підключення АС5 додає до мережі RS-485 ще один сегмент з кількістю приладів до 32 і довжиною до 1,2 км. Початок сегмента - в місці підключення повторювача.
