Призначений для взаємного перетворення сигналів інтерфейсів RS-232 і RS-485. Дозволяє підключати до промислової інформаційної мережі RS-485 пристрій з інтерфейсом RS-232 (персональний комп'ютер, зчитувач штрих-кодів, електронні ваги і т. Д.)
Основні функції
- ВЗАЄМНЕ ПЕРЕТВОРЕННЯ СИГНАЛІВ інтерфейсів RS-485 і RS-232
- Автоматичне ВИЗНАЧЕННЯ НАПРЯМКУ ПЕРЕДАЧІ ДАНИХ
- Гальванічною ізоляцією входів між собою і від мережі живлення
- НАПРУГА ХАРЧУВАННЯ = 24 В або ~ 220 В
- УБУДОВАНІ згоди резистори
живлення
Номінальна напруга живлення | |
- змінне (для АС3-М-220) | 85 ... 245 В, 47 ... 60 Гц |
- постійне (для АС3-М-024) | 10 ... 30 В |
споживана потужність | не більше 0,5 ВА |
Допустима напруга гальванічної ізоляції входів | Проте 1500 В |
Інтерфейс RS-232
Діапазон напруги вхідного сигналу | ± 5 ... 15 В |
Діапазон напруги вихідного сигналу | ± 9 ... 11 В |
Довжина лінії зв'язку із зовнішнім пристроєм | не більше 10 м |
Швидкість обміну даними | до 115200 біт / с |
Використовувані лінії передачі даних | TxD, RxD, GND |
Інтерфейс RS-485
Діапазон напруги вхідного сигналу | 0,2 ... 5 В |
Діапазон напруги вихідного сигналу | 1,5 ... 5 В |
Довжина лінії зв'язку із зовнішнім пристроєм | не більше 1200 м |
Кількість приладів в мережі: | |
- без використання підсилювача сигналу | не більше 32 |
- з використанням підсилювача сигналу | не більше 256 |
Використовувані лінії передачі даних | А (D +), В (D-) |
корпус
габаритні розміри | 54х95х57 мм |
Ступінь захисту | IP20 |
кріплення | на DIN-рейку |
Умови експлуатації
Температура оточуючого повітря | -20 ... + 75 ° С |
Атмосферний тиск | 84 ... 106,7 кПа |
Відносна вологість повітря (при +25 ° С і нижче) | не більше 80% |

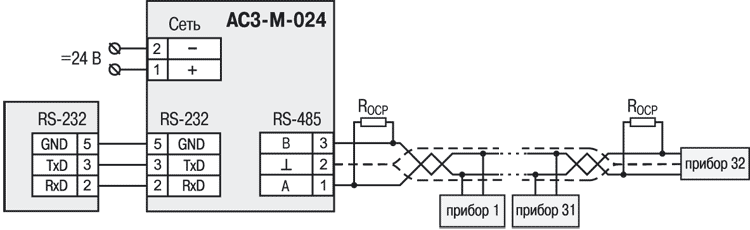

Схема підключення АС3-М-024

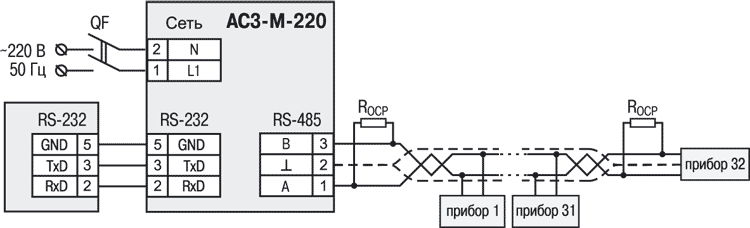

Схема підключення АС3-М-220
При побудові мережі з використанням інтерфейсу зв'язку RS-485 до лінії, виконаної кручений парою, може бути підключено до 32 приладів, що обмежується здатністю навантаження АС3-М. При використанні підсилювача сигналу до перетворювача АС3-М можна підключити більше 32 приладів (до 256). АС3-М має вбудовані погоджують резистори опором 100 і 120 Ом.
