Інформаційна програмована панель ОВЕН ІПП120 призначена для виведення і редагування текстових і цифрових параметрів системи. Рекомендується до застосування в тяжких умовах експлуатації спільно з контролерами або модулями введення / виведення, підключеними по мережі RS-485.
Особливості ОВЕН ІПП120
- Кріплення в отвір 22,5 мм.
- Робота в мережі по протоколу Modbus RTU / ASCII в режимі Master / Slave.
- Конфігурація в середовищі OWEN Logic (починаючи з версії 1.10.149).
- Завдання керуючої логіки по мережі RS-485.
- Використання в важких умовах експлуатації: IP65, -20 ... + 55 ° C.
- Не вимагає харчування при програмуванні через USB.
- ЖК екран 2 × 16 символів, 6 механічних кнопок.
- Висновок текстових і цифрових параметрів.
- Доступ до внесення змін по паролю.
- Годинник реального часу.
- Застосування в мобільних установках: харчування = 9 ... 32 В.
Технічні характеристики
| Найменування | значення |
| Напруга живлення | = 9 ... 32 В (номінальне = 24 В) |
| споживана потужність | не більше 2,5 Вт |
| інтерфейси зв'язку | RS-485 |
| Швидкості роботи інтерфейсу | 9600, 14440, 19200, 38400, 57600, 115200 біт / с |
| Універсальний протокол обміну | Modbus RTU / ASCII (режими Master / Slave) |
| конструктивне виконання | кріплення в щиті в отворі діаметром 22,5 мм |
| Ступінь захисту корпусу | IP65 (з боку передньої панелі) |
| Тип дисплея | текстовий монохромний РКІ з підсвічуванням, 2 × 16 символів |
| Кількість механічних кнопок, шт. | 6 |
| Габаритні розміри, Д × Ш × Г | 100 × 60 × 56 мм |
| маса | не більше 0,2 кг |
Умови експлуатації
| Температура оточуючого повітря | від -20 до +55 ° С |
| Відносна вологість повітря (при +25 ° С і нижче без конденсації вологи) | не більше 80% |
| Атмосферний тиск | 86 ... 106,7 кПа |
 |
 |

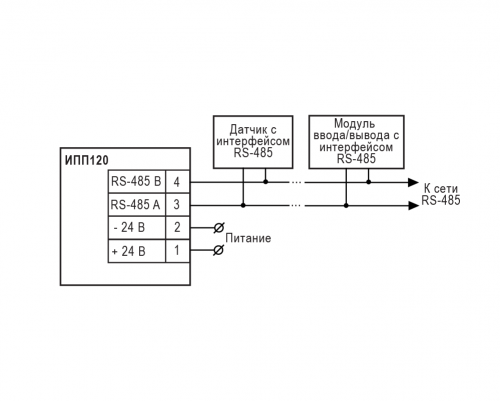

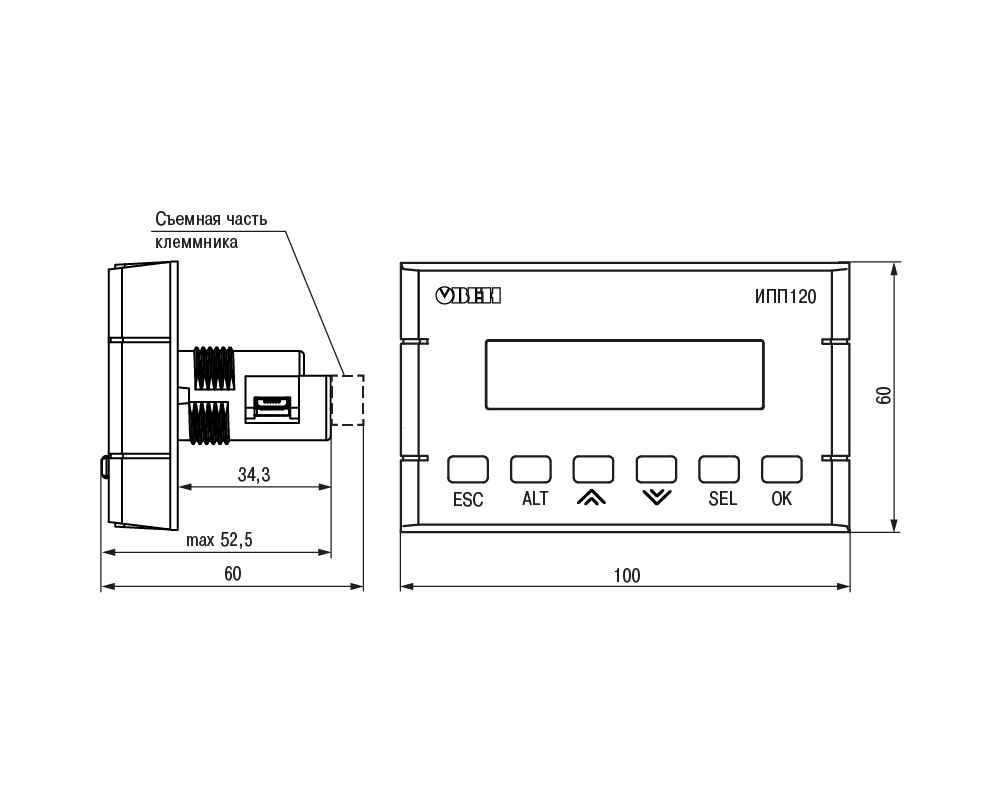

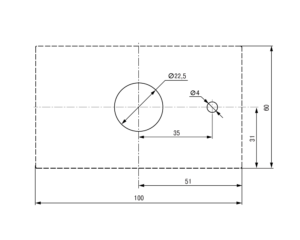

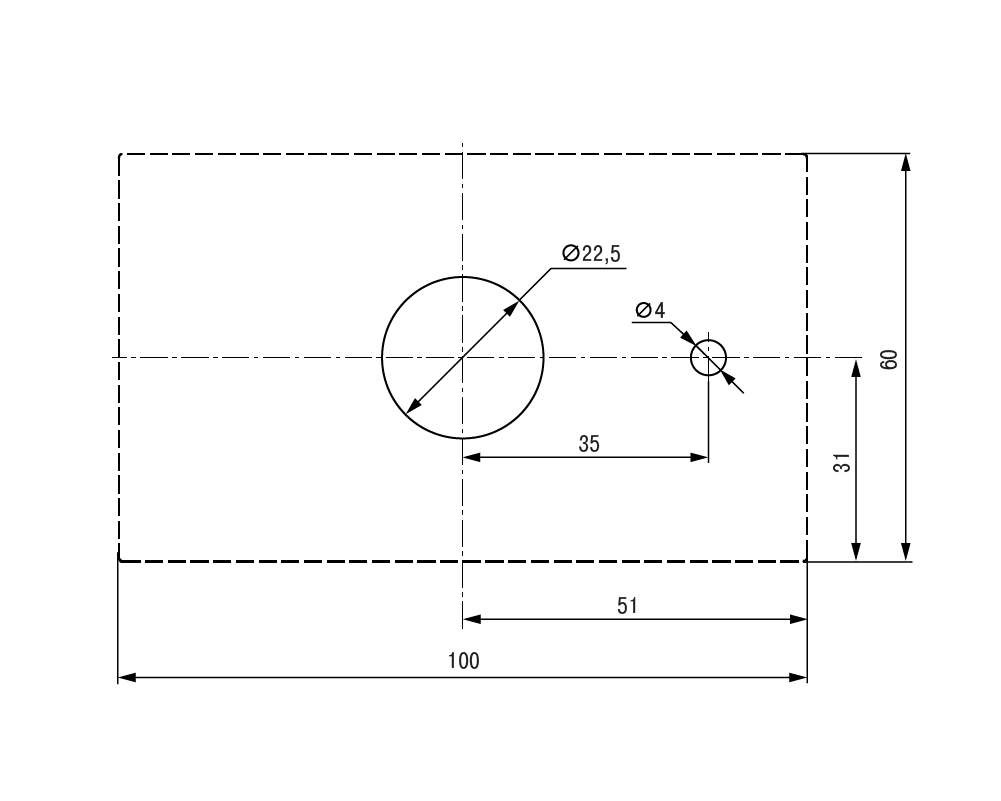

| Габаритні розміри ІПП120 | Підготовка місця для монтажу ІПП120 |
Двохстрочний 16-розрядний РКІ для відображення текстових повідомлень і цифрових значень. Редагування здійснюється за допомогою шести кнопок, розташованих на передній панелі ІП120. Двохстрочний 16-розрядний РКІ для відображення текстових повідомлень і цифрових значень.
Редагування здійснюється за допомогою шести кнопок, розташованих на передній панелі ІП120.
| кнопка | призначення |
 |
Вхід в основне меню (утримувати 3 сек.) |
 |
Зміна положення курсору / переміщення по розрядам |
 |
Переміщення по меню / зміна значення |
| |
Застосовується в комбінації з іншими кнопками |
 |
Вибір параметра / збереження зміни |
 |
Скасування зміни (скидання до початкового значення) / вихід з режиму редагування |
 |
застосування зміни |
| |
Вихід з системного меню (утримувати 3 сек.) / Скасування |
