Індикатор для відображення інформації оператору по протоколам Modbus RTU / ASCII і ОВЕН. Забезпечує інформативний висновок показань системи або діагностичних повідомлень на музичних мнемосхемах, щитах і пультах оперативного управління. Ідеально підходить в якості індикатора діагностичних повідомлень для систем, в яких використовується ПЛК без засобів візуалізації.
Основні переваги:
- Компактний корпус для кріплення на шафу управління або на пульт диспетчерського управління 48 х 24 мм.
- Розширений діапазон годувань 10,5..30В постійного струму
- Розширений діапазон температур -40..70.
- Підтримка інтерфейсу RS485 і протоколів: ОВЕН і Modbus RTU / ASCII
- Простий монтаж в шафу (стандартне отвір під светосигнальную лампу, діаметром 22,5 мм).
- Підтримка широкомовної команди для виведення на велику кількість індикаторів.
Основні можливості
- Робота в мережі RS485 в якості Master або Slave пристрою
- Отримання даних з мережі і виведення їх на індикатор *.
- Підтримка декількох типів змінних: int, word, float, string
- Вбудована логіка визначення аварійних значень відображуваного параметра
* - СМИ2 допускає висновок тільки одного параметра.
| Габарити, мм (висота х ширина х глибина) | 24 х 48 х 65 |
| Харчування, В, постійного струму | 10,5..30 |
| Діапазон робочих температур, оС | -40 ... 70 |
| індикатор | Один чотирьохрозрядний семісегментний |
| Розмір розряду, мм | 14х10 |
| Наявність інтерфейсів зв'язку | RS-485 |
| Підтримувані протоколи | ModBus RTUModBus ASCIIOWEN |
| Наявність гальванічної розв'язки між харчуванням приладу і інтерфейсом RS-485 | Не менш 500 В |

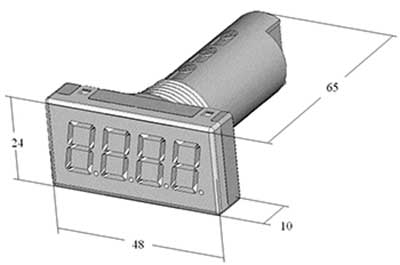

СМИ2. Габаритні розміри

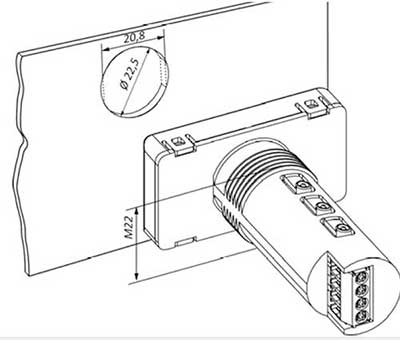

СМИ2. установчі розміри
