    Шлюз мережевий ОВЕН ПМ210 призначений для підключення до хмарного сервісу  OwenCloud  приладів ОВЕН по GPRS-каналу. Для зв'язку з приладами в ПМ210 вбудований інтерфейс RS-485.

    Особливості та переваги ПМ210

    • Не потребує додаткового налаштування для роботи з сервісом OwenCloud.
    • Інтерфейс RS-485.
    • Підтримка протоколів Modbus RTU / ASCII, ОВЕН.
    • До 32 одночасно підключаються.
    • Працює без статичного IP.
    • Антена в комплекті.
    • Діапазон темепература: -40 ... 55 ⁰С.
    • Кріплення на DIN-рейку.

    ОВЕН ПМ210 працює тільки з OwenCloud. Зі сторонніми сервісами і локально між пристроями він не працює.



    Застосування шлюзу мережевого ОВЕН ПМ210:

    Виступаючи в ролі майстра мережі ОВЕН ПМ210 опитує прилади, підключені по RS-485, і передає дані в хмарний сервіс.

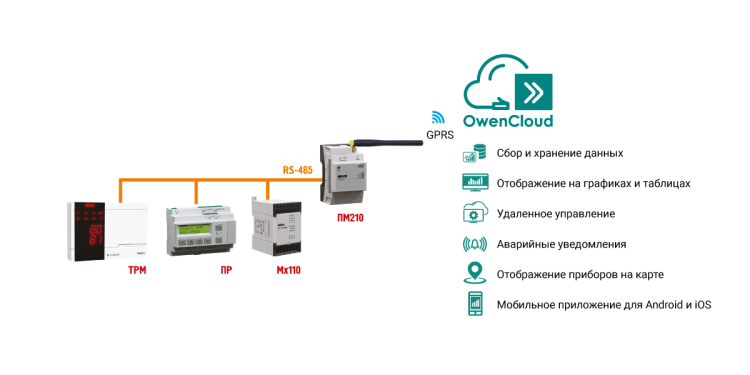

    Схема застосування ПМ210

    Принцип роботи

    При запуску прилад инициализирует GRRS з'єднання з використанням точки доступу (APN), заданої користувачем або встановленої за замовчуванням. Після установки GPRS з'єднання прилад з'єднується з сервером OwenCloud по доменному імені або по IP-адресою, встановленому виробником. Якщо установка з'єднання з сервером не справляється з чотирьох спроб, то шлюз перезавантажується. Після установки з'єднання прилад переходить в режим очікування команд від сервера і передачі їх в лінію RS-485. При цьому прилад отримує дані з лінії RS-485, зберігає їх в буфері і далі передає на сервер OwenCloud. Автоматична перезавантаження шлюзу проводиться один раз в 12 годин, рахуючи від часу включення. Крім випадків, якщо шлюз має активне з'єднання з сервером і проводиться передача даних.

    Найменування значення
    ПМ210-230 ПМ210-24
    живлення
    Номінальна напруга живлення (частота) ~ 230 В (50 Гц) = 24 В
    Діапазон напруги змінного струму (частота) ~ 85 ... 264 В (45 ... 65 Гц) = 10 ... 48 В
    споживана потужність
    - в режимі установки GSM-з'єднання 10 ВА 6 Вт
    - в режимі передачі даних 5 ВА 4 Вт
    гальванічна ізоляція 3000 В по ДСТУ EN 301 489-1 діє до: 2014
    інтерфейси
    інтерфейс обміну RS-485
    швидкість Від 1200 до 115200 біт / с
    GSM
    Діапазон робочих частот EGSM900 і DS1800
    Клас вихідної потужності передавача 4 (EGSM900) 1 (DS1800)
    Режим передачі даних GPRS (class B) SMS (для конфігурації)
    Підтримувані протоколи TCP, DNC
    Тип ідентифікаційного модуля абонента (кількість) Mini SIM (1)
    Тип антени Зовнішня, роз'єм SMA
    Максимальна довжина кабелю антени 3 м
    Умови експлуатації
    Температура оточуючого повітря Від - 40 до + 55 ° С
    Відносна вологість повітря не більше 95% (при +25 ° С без конденсації вологи)
    Атмосферний тиск від 84 до 106,7 кПа
    Закриті вибухобезпечні приміщення без агресивних парів і газів
    Загальні відомості
    габаритні розміри 90х62х53,6 мм (без антени)
    Ступінь захисту корпусу IP20
    Середній термін служби 10 років
    маса не більше 0,25 кг

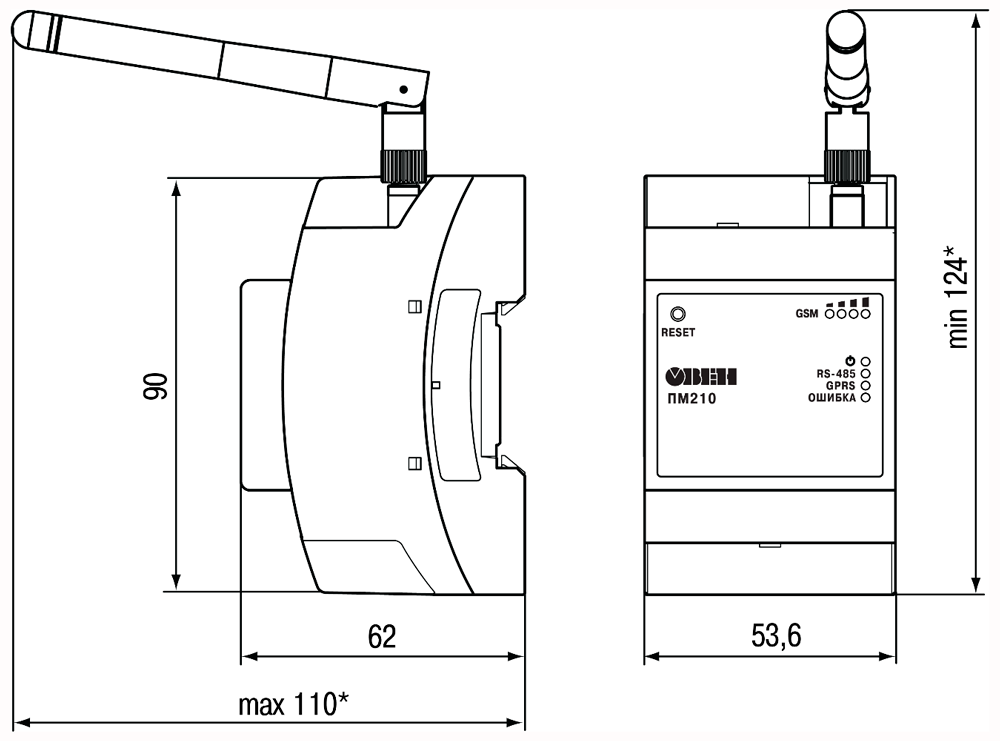

    Габаритні і установочні розміри ПМ210
    Габаритні розміри приладу

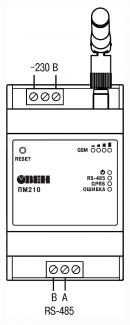

    Схема підключення ПМ210 Як вставити SIM карти
    Схема підключення Як вставити SIM карти
