    Одноканальний програмний ПІД-регулятор ОВЕН ТРМ251 застосовується для управління багатоступінчатими температурними режимами в системах управління електропечами (камерними, елеваторні, шахтними, плавильними і ін.). Прилад має зручний, інтуїтивно зрозумілий людино-машинний інтерфейс. Проаналізувавши досвід експлуатації промислових регуляторів з вбудованим таймером і підтримкою виконання програм технолога (ТРМ501, ТРМ151, МПР51), компанія ОВЕН випустила на ринок ТРМ251 - програмний ПІД регулятор. Цей прилад об'єднав в собі можливості сучасного, універсального засобу управління технологічним процесом, простоту в експлуатації, інтуїтивно зрозумілий інтерфейс оператора і надійність, забезпечену застосуванням сучасної елементної бази. ТРМ251 відповідає класу «А» по ​​електромагнітної сумісності в промислових умовах.

    Призначення приладу ОВЕН ТРМ251

    Одноканальний програмний ПІД-регулятор ОВЕН ТРМ251 застосовується для управління багатоступінчатими температурними режимами в системах управління електропечами (камерними, елеваторні, шахтними, плавильними і ін.). Прилад має зручний, інтуїтивно зрозумілий людино-машинний інтерфейс. Прилад випускається в корпусах 2-х типів: настінному Н і щитовому Щ1.

    Функціональні можливості приладу ОВЕН ТРМ251

    • ДВА УНІВЕРСАЛЬНИХ ВХОДА (основний і резервний)
    • ФУНКЦІЯ РЕЗЕРВУВАННЯ ДАТЧИКІВ - автоматичне включення резервного датчика в разі відмови основного
    • ЧАС ОПИТУВАННЯ ВХОДА - 300 мс
    • ПРОГРАМНЕ покрокова ПІД-РЕГУЛЮВАННЯ - 3 програми технолога по 5 кроків
    • АВТОРЕГУЛЯЦІЯ ПІД-регулятора по сучасному ефективному алгоритму
    • ТРИ УПРАВЛЯЮЧИХ ВИХОДУ: - управління виконавчим механізмом (е / м реле, транзисторная або сімісторний оптопара, 4 ... 20 мА, вихід для управління зовнішнім твердотілим реле) - сигналізація про вихід регульованої величини за задані межі (е / м реле) - сигналізація про несправності датчика або обриві контуру регулювання LBA (е / м реле) або реєстрація (4 ... 20 мА)
    • ЗРУЧНИЙ ЛЮДИНО-МАШИННИЙ ИНТЕРФЕЙС
    • СЕТЕВОЙ ИНТЕРФЕЙС RS-485 (протоколи Modbus RTU / ASCII, ОВЕН)
    • КОНФІГУРАЦІЯ НА ПК або з лицьової панелі приладу
    • ФУНКЦІЯ ЗБЕРЕЖЕННЯ СПОСОБУ EEPROM
    Напруга живлення 90 ... 245 В змінного струму
    Частота напруги живлення 47 ... 63 Гц
    споживана потужність не більше 6 ВА
    Кількість універсальних входів 2 (основний і резервний)
    Мінімальний час опитування датчика 0,3 з
    Кількість вихідних елементів 3
    Тип інтерфейсу зв'язку RS-485
    Протоколи передачі даних ОВЕН, Modbus RTU, Modbus ASCII
    Швидкість передачі даних:
    - по протоколу ОВЕН 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбіт / с
    - по протоколу Modbus RTU / ASCII 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбіт / с
    Габаритні розміри (мм) і ступінь захисту корпусу:
    - настінний Н 130х105х65, IP44
    - щитової Щ1 96x96x70, IP54 з Боку передньої панелі
    маса приладу не більше 0,5 кг



    Характеристики вимірювальних датчиків

    Тип датчика Діапазон вимірювань Роздільна здатність* Межа основної зведеної похибки
    ТСМ 50М / 100М (W100 = 1,426) -50 ... + 200 ° С 0,1 ° С ± 0,25%
    ТСМ 50М / 100М (W100 = 1,428) -99 ... + 200 ° С 0,1 ° С
    ТСП 50П / 100П (W100 = 1,391) -200 ... + 750 ° С 0,1 ° С
    ТСП 50П / 100П (W100 = 1,385), Pt100 -200 ... + 750 ° С 0,1 ° С
    ТСП 500П / 1000П (W100 = 1,391) -200 ... + 750 ° С 0,1 ° С
    ТСП 500П / 1000П (W100 = 1,385), Pt1000 -200 ... + 750 ° С 0,1 ° С
    ТСП 100Н / 1000Н (W100 = 1,617) -60 ... + 180 ° С 0,1 ° С
    ТСМ гр. 23 -50 ... + 180 ° С 0,1 ° С
    ТХК (L) -200 ... + 800 ° С 0,1 ° С ± 0,5%
    ТХА (К) -200 ... + 1300 ° С 0,1 ° С
    ТЖК (J) -200 ... + 1200 ° С 0,1 ° С
    ТНН (N) -200 ... + 1300 ° С 0,1 ° С
    ТПП (S), ТПП (R) 0 ... + 1750 ° С 0,1 ° С
    ТПР (B) +200 ... +1800 ° С 0,1 ° С
    ТВР (А-1) 0 ... + 2500 ° С 0,1 ° С
    ТВР (А-2) 0 ... +1800 ° С 0,1 ° С
    ТВР (А-3) 0 ... +1800 ° С 0,1 ° С
    ТМК (Т) -200 ... + 400 ° С 0,1 ° С
    Сигнал струму 0 ... 5 мА, 0 ... 20 мА, 4 ... 20 мА 0 ... 100% 0,1% ± 0,25%
    Сигнал напруги -50 ... + 50 мВ, 0 ... 1 В 0 ... 100% 0,1%
    * При вимірюванні температури вище 999,9 ° С і нижче мінус 99,9 ° С роздільна здатність приладу 1 ° С



    Характеристики вихідних елементів}

    Обозн. Тип вихідного елемента (ЧЕ) електричні характеристики
    Р електромагнітне реле для ВЕ1 - 4 А, для ВЕ2, ВЕ3 - 2 А при 220 В 50 Гц, cosφ> 0,4
    До транзисторная оптопара n-p-n типу 400 мА при 60 В пост. струму
    З сімісторний оптопара 50 мА при 250 В (пост. Відкр. Симистор) або 400 мА (симистор вкл. З частотою 50 ± 1 Гц і tімп. Не більше 2 мс)
    І цифроаналоговий перетворювач «параметр-струм 4 ... 20 мА» опір навантаження 0 ... 1300 Ом напруга живлення 10 ... 36 В
    Т вихід для управління зовнішнім твердотілим реле вихідна напруга 4 ... 6 В максимальний вихідний струм 70 ± 20 мА



    Умови експлуатації

    Температура оточуючого повітря +1 ... + 50 ° С
    Атмосферний тиск 84 ... 106,7 кПа
    Відносна вологість повітря (при +35 ° С і нижче без конденсації вологи) не більше 80%



    Функціональна схема приладу ОВЕН ТРМ251



    Функціональна схема приладу ОВЕН ТРМ251



    Вимірювальний канал з функцією резервування датчика

    ТРМ251 в звичайному режимі здійснює одноканальное регулювання за показаннями основного датчика, підключеного до входу 1. У разі відмови основного датчика (обрив, коротке замикання і т.п.) прилад автоматично перемикається на регулювання по показаннями резервного датчика, підключеного до входу 2.



    універсальні входи
    входи ТРМ251 - універсальні, до них підключаються всі найбільш поширені типи датчиків:

    • термоперетворювачі опору типу ТСМ / ТСП / ТСН;
    • термопари TХК (L), ТХА (К), ТЖК (J), ТНН (N), ТПП (R), ТПП (S), ТПР (В), tвр (А_1,2,3), ТМК (Т);
    • датчики з уніфікованим вихідним сигналом струму 0 (4) ... 20 мА, 0 ... 5 мА або напруги 0 ... 1 В, -50 ... + 50 мВ.

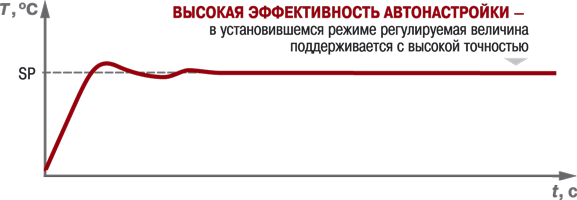

    ПІД-регулювання з автонастроюванням
    ТРМ251 дозволяє управляти об'єктом з високою точністю завдяки ПІД-регулювання. У приладі реалізована функція автонастройки ПІД-регуляторів, що рятує користувача від трудомісткої операції ручного налаштування. Якщо в особливій точності немає необхідності, прилад може працювати в режимі двохпозиційного регулювання.

    Сучасний ефективний алгоритм автонастройка ПІД-регулятора:

    розроблений компанією ОВЕН спільно з провідними російськими вченими



    При автонастройці прилад обчислює оптимальні для даного об'єкта значення коефіцієнтів ПІД-регулювання. Подальша нескладна ручна підстроювання дозволяє звести до мінімуму перерегулювання.



    Регулювання за програмою, заданої технологом

    ТРМ251 управляє технологічним процесом за програмою, яка являє собою послідовність кроків. Крок включає в себе 2 стадії:

    • нагрів (або охолодження) до заданої температури протягом заданого часу зростання;
    • підтримання температури на рівні уставки протягом заданого часу витримки.

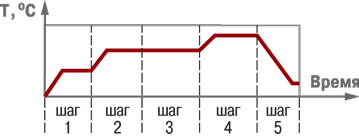

    Функціональна схема приладу ОВЕН ТРМ251
    Приклад програми для ТРМ251



    ТРМ251 може зберігати в пам'яті 3 програми по 5 кроків в кожній.
    Управління виконавчими механізмами
    Для регулювання температури або іншої фізичної величини прилад управляє виконавчим механізмом, підключеним до вихідного елементу 1 (ВЕ1). Тип ВЕ1 в залежності від підключається навантаження користувач вибирає при замовленні:

    • реле 4 А 220 В;
    • транзисторная оптопара n-p-n_тіпа 400 мА 60 В;
    • сімісторний оптопара 50 мА 250 В;
    • ЦАП «параметр-струм 4 ... 20 мА»;
    • вихід 4 ... 6 В 70 мА для управління твердотілим реле.



    Сигналізація про вихід регульованої величини за задані межі
    ТРМ251 контролює знаходження регульованої величини в установлених межах. При виході за межі технологічний процес не переривається, але видається попередження і спрацьовує вихідний елемент 2 (е / м реле 2 А 220 В), до якого можна підключити різні сигнальні пристрої (лампу, дзвінок і т.п.). Контроль справності датчиків і контуру регулювання} ТРМ251 контролює працездатність:

    • основного і резервного датчиків (перевірка на обрив, замикання, вихід за допустимий діапазон і т. д.)
    • контуру регулювання (LBA-аварія).

    У разі відмови одного з датчиків включається функція резервування, при цьому видається попередження. У разі несправності обох датчиків або контуру регулювання прилад зупиняє технологічний процес і сигналізує про аварію з індикацією її причини. Можливе підключення зовнішньої сигналізації про несправності системи, якщо при замовленні в якості ВЕ3 встановлено е / м реле 2 А 220 В (модифікація ТРМ251-Х.ХРР).



    Реєстрація вимірюваної величини
    ТРМ251 може здійснювати перетворення вимірюваної величини в сигнал струму 4 ... 20 мА для реєстрації на зовнішньому носії. Для цього при замовленні в якості ВЕ3 повинен бути встановлений ЦАП 4 ... 20 мА (модифікація ТРМ251-Х.ХРІ). Інтерфейс RS-485} В ТРМ251 встановлений модуль інтерфейсу RS-485, що дозволяє:

    • дистанційно запускати і зупиняти програму технолога;
    • конфігурувати прилад на ПК (програма-конфігуратор надається  безкоштовно );
    • реєструвати на ПК параметри поточного стану.

    ТРМ251 може працювати в мережі тільки при наявності в ній майстри. Майстром мережі RS-485 може бути персональний комп'ютер, програмований контролер, наприклад ОВЕН ПЛК, панель оператора ОВЕН ІП320 і ін. Підключення ТРМ251 до ПК відбувається через адаптер ОВЕН АС3-М або АС4.



    Підтримка протоколів ОВЕН і Modbus
    Для мережевого обміну з ТРМ251 користувач може вибрати один з трьох протоколів: ОВЕН, Modbus RTU, Modbus ASCII. Конфігурація ТРМ251 здійснюється по протоколу ОВЕН. Підтримка універсального протоколу Modbus дозволяє ТРМ251 працювати в одній мережі з контролерами і модулями як фірми ОВЕН, так і інших виробників.



    Інтеграція в АСУ ТП
    При інтеграції ТРМ251 в АСУ ТП в якості програмного забезпечення можна використовувати SCADA-систему Owen Process Manager або будь-яку іншу програму. Компанія ОВЕН безкоштовно надає для ТРМ251:

    • драйвер для Trace Mode;
    • OPC-сервер для підключення приладу до будь-SCADA-системі або іншій програмі, що підтримує OPC-технологію;
    • бібліотеки WIN DLL для швидкого написання драйверів.

    інтерфейс оператора



    Терморегулятор ТРМ251 має зручний інтуїтивно зрозумілий інтерфейс оператора

    Контрастний цифровий індикатор відображає всю необхідну інформацію

    trm251_int11 У процесі виконання програми технолога відображається виміряне значення, при цьому світиться світлодіод  trm251_int21 «ЗНАЧЕННЯ» і, якщо вимірюється температура, світлодіод  trm251_int21 «° С».

    Зручно організований вибір програми і кроку для виконання

    trm251_int31  trm251_int41 У пам'яті ТРМ251 можуть міститися 3 програми технолога по 5 кроків каждая.Необходімую програму оператор вибирає кнопкою «№», початковий крок - кнопкою «КРОК» з відповідним номером.Оператор бачить, яка програма і який крок виконуються в поточний момент, за світінням світлодіодів:

    trm251_int51 «ПРОГРАМА» 1 ... 3

    trm251_int21«КРОК» 1 ... 5

    trm251_int71 Для запуску і зупинки обраної програми

    Оператор може контролювати, а також редагувати технологічні параметри програми в процесі її виконання

    trm251_int81 Миттєве значення уставки поточного кроку викликається на дисплей натисканням кнопки «уставки» на лицьовій панелі, при цьому поряд з кнопкою загоряється світлодіод.

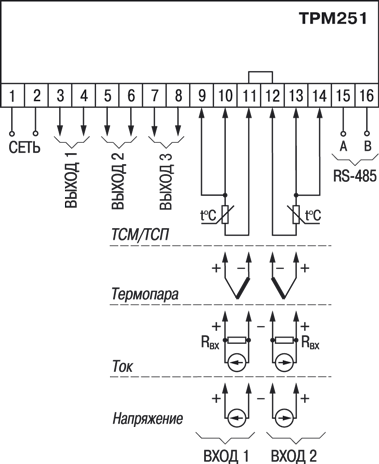

    Загальна схема підключення ТРМ251

    Програмний ПІД-регулятор ОВЕН ТРМ251.  схеми підключення



    Схеми підключення вихідного елемента 1 (ВЕ1)

    trm251_sp11 trm251_sp21 trm251_sp31 trm251_sp41 trm251_sp51
    ВЕ1 типу Р (е / м реле) ВЕ1 типу К (транзисторна оптопара) ВЕ1 типу С (сімісторний оптопара) ВЕ1 типу Т (для управленіятвердотельним реле) ВЕ1 типу І (ЦАП 4 ... 20 мА)



    Схеми підключення вихідного елемента 2 (ВЕ2)

    Програмний ПІД-регулятор ОВЕН ТРМ251.  схеми підключення
    ВЕ2 типу Р (е / м реле)

    Схеми підключення вихідного елемента 3 (ВЕ3)

    Програмний ПІД-регулятор ОВЕН ТРМ251.  схеми підключення Програмний ПІД-регулятор ОВЕН ТРМ251.  схеми підключення
    ВЕ3 типу Р (е / м реле) ВЕ3 типу І (ЦАП 4 ... 20 мА)
