ПД100-115. Датчик тиску в польовому корпусі

ПД100-115. Датчик тиску в польовому корпусі

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Перетворювачі тиску ОВЕН ПД100 моделі 115 з вимірювальної мембраною з нержавіючої сталі конструктивно виконані в «польовому» корпусі з кабельним введенням під гнучкий кабель діаметром 6 ... 8 мм. Датчики цієї моделі характеризуються підвищеною стійкістю до впливів несприятливих температурних і кліматичних умов, можуть експлуатуватися в неопалюваних будинках і спорудах. Перетворювачі тиску ОВЕН ПД100 моделі 115 призначені для роботи в складі промислових систем автоматичного регулювання та керування, що вимагають застосування обладнання в спеціальному «польовому» корпусі: об'єктах видобутку і транспортування нафти і газу, нафтопереробних заводах, газотранспортних і газорозподільних системах, об'єктах енергетики тощо .



    Основні характеристики перетворювачів тиску ОВЕН ПД100 моделі 115

    • вимір надлишкового, вакуумметричного, надлишково-вакуумметричного тиску рідких та газоподібних середовищ (вода, слабоагресивні рідини, пар, різні гази, в тому числі природний, масло і т.п.), хімічно нейтральних по відношенню до нержавіючої сталі AISI 316L (AISI 304S) ;
    • експлуатація в складних кліматичних умовах;
    • перетворення виміряного тиску в уніфікований вихідний сигнал 4 ... 20 мА постійного струму;
    • верхня межа вимірюваного тиску (ВПІ): від 16 кПа до 25 МПа;
    • перевантажувальна здатність - не менше 200% ВПІ;
    • основна приведена похибка вимірювань - 0,25; 0,5% ВПІ;
    • ступінь захисту корпусу - IP65.



    Найменування значення
    Вихідний сигнал постійного струму 4 ... 20 мА, 2-х дротова схема
    Основна приведена похибка 0,25; 0,5% ВПІ
    Діапазон робочих температур вимірюваного середовища -40 ... + 100 ° С
    Напруга живлення 12 ... 24 В постійного струму
    опір навантаження 0 ... 1,0 кОм (в залежності від напруги живлення)
    споживана потужність не більше 0,8 Вт
    Ступінь захисту корпусу IP65
    Стійкість до кліматичних впливів УХЛ3.1
    Діапазон робочих температур навколишнього повітря -40 ... + 80 ° С
    Атмосферний тиск робочий 66 ... 106,7 кПа
    Середній час напрацювання на відмову Проте 500 000 ч
    Середній термін служби 12 років
    міжповірочний інтервал 2 роки
    Методика повірки КУВФ.406230.100 МП
    Вага без упаковки / в упаковці 1,0 кг / 1,5 кг
    Штуцер для підключення тиску M20х1,5
    Тип електричного з'єднувача Кабельний ввід в польовий корпус
    Габаритний розмір (по висоті) не більше 155х100 мм
    перевантажувальна здатність Проте 200% від ВПИ
    Граничний тиск перевантаження Проте 400% від ВПИ

    Габарити ПД100-115Габарити ПД100-115

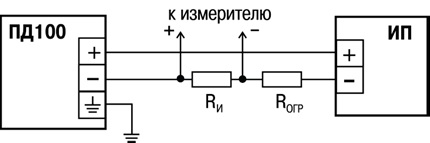

    Схема підключення ПД100
