Датчики ОВЕН ПД100 моделей 311, 371 – це перетворювачі надлишкового тиску із сенсором на основі технології «тензодатчик на кераміці» (ТНК), керамічною вимірювальною мембраною та кабельним введенням стандарту EN175301-803 (DIN43650 А). Призначені для застосування у складі систем автоматичного регулювання та управління у сфері житлово-комунального господарства.
ОВЕН ПД100 моделей 311 та 371 призначені для застосування у складі систем автоматичного регулювання та управління у сфері житлово-комунального господарства: станціях підкачування води, системах гарячого та холодного водопостачання у прямих та зворотних трубопроводах, теплолічильниках та інших застосуваннях, де не потрібна висока точність вимірювань.
Основні характеристики перетворювачів тиску ПД100 моделей 311 та 371
- вимірювання надлишкового тиску газоподібних та рідких середовищ (вода, пара, різні гази та їх суміші, розчини та слабоагресивні рідини), хімічно нейтральних по відношенню до кераміки AL2О3 та нержавіючої сталі AISI 304S;
- перетворення виміряного значення тиску в уніфікований вихідний сигнал 4...20 мА постійного струму;
- верхня межа вимірюваного тиску (ВПІ): від 0,1 до 10,0 МПа;
- перевантажувальна здатність: не менше 200% ВПІ;
- основна наведена похибка вимірів: 0,5; 1,0% ВПІ;
- ступінь захисту корпусу: IP65.
| Назва | Значення |
| Вихідний сигнал постійного струму | 4...20 мА, 2-о провідна схема |
| Основна наведена похибка | 0,5; 1,0 % ВПІ |
| Діапазон робочих температур вимірюваного середовища | –40…+100 °С |
| Напруга живлення | 12…36 В постійного струму |
| Опір навантаження | 0…1,0 кОм (залежно від напруги живлення) |
| Споживана потужність | не більше 0,8 Вт |
| Ступінь захисту корпусу | IP65 |
| Стійкість до кліматичних впливів | УХЛ3.1 |
| Діапазон робочих температур навколишнього повітря | –40…+80 °С |
| Атмосферний тиск робочий | 66...106,7 кПа |
| Середній час напрацювання на відмову | не менш ніж 500 000 г |
| Середній термін служби | 12 років |
| Міжповірочний інтервал | 2 роки |
| Методика повірки | КУВФ.406230.100 МП |
| Вага без упаковки / в упаковці | 0,2 кг / 0,3 кг |
| Штуцер для підключення тиску | M20х1,5 манометричної форми, G1/2 манометричної форми |
| Тип електричного з'єднувача | EN175301-803 форма А |

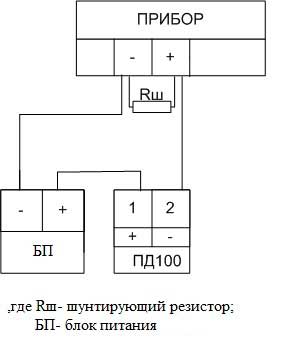

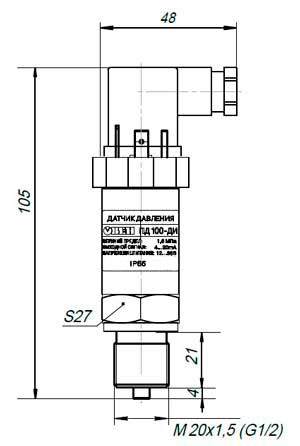

| Габаритний розмір (за висотою) | не більш ніж 115 мм |
| Перевантажувальна здатність | не менш ніж 200 % от ВПІ |
| Граничний тиск перевантаження | не менш ніж 250 % от ВПІ |
Монтаж перетворювачів на об'єкті
Перед встановленням перетворювача необхідно переконатися, що робочий діапазон тиску на технологічному об'єкті знаходиться всередині діапазону вимірювання перетворювача. Недотримання цієї вказівки може призвести до серйозного пошкодження та/або пошкодження обладнання.
Монтаж проводити лише за відсутності тиску в магістралі та при відключенні електричного живлення перетворювача та всіх підключених до нього пристроїв.
Монтаж перетворювача слід проводити у відвідні трубки або бобишки.
Ущільнення між штуцером і гніздом виконувати за допомогою прокладки з комплекту постачання перетворювача або аналогічної таких же розмірів, виконаної з того ж матеріалу.
Перед приєднанням перетворювача з'єднувальні лінії повинні бути ретельно продуті. Для продування повинні використовуватися спеціальні пристрої. Продування сполучних ліній через перетворювач допускається!
При монтажі зусилля затягування, що додається до гайки штуцера перетворювача, не повинно перевищувати 50 Н⋅м. Добірні пристрої для установки перетворювачів бажано монтувати на прямолінійних ділянках, максимально можливому віддаленні від насосів, запірних пристроїв, колін, компенсаторів та інших гідравлічних пристроїв.
З'єднувальні лінії повинні мати односторонній ухил (не менше 1:10) від місця відбору тиску вгору до перетворювача, якщо середовище вимірювання – газ або пар, і вниз до перетворювача, - якщо вимірюване середовище рідина. Якщо це неможливо, при вимірюванні тиску газу в нижніх точках з'єднувальних ліній слід встановлювати відстійні судини, а при вимірюванні тиску рідини у найвищих точках – газозбирачі.
Можливі несправності
| Несправність | Причина | Усунення |
|---|---|---|
| Вихідний сигнал відсутній | Обрив на лінії навантаження (коло живлення) | Знайти та усунути обрив |
| Коротке замикання в ланцюгу живлення | Знайти та усунути замикання | |
| Не дотримано полярність при підключенні джерела живлення | Змінити полярність | |
| Вихідний сигнал нестабільний або не змінюється при зміні тиску |
Засор вхідного отвору приймальної порожнини штуцера перетворювача | Здійснити очищення вхідного отвору підведення тиску* |
| Порушено герметичність у лінії підведення тиску | Знайти та усунути негерметичність | |
| Окислені поверхні контактів | Вимкнути живлення. Звільнити доступ до контактів. Очистити контакти від оксидної плівки |
|
| * При чищенні приймальної порожнини штуцера перетворювача категорично забороняється будь-який механічний вплив на мембрану тензоперетворювача! | ||
