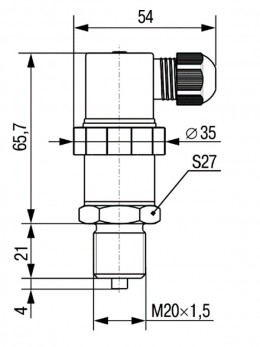

Датчики ОВЕН ПД100І моделей 111, 171, 181 призначені для безперервного вимірювання абсолютного, вакуумметричного й надлишково-вакуумметричного типів тиску і перетворення отриманих значень в уніфікований сигнал 4 ... 20 мА постійного струму. Основні області застосування ПД100І - системи обліку тепла в ЖКГ, а також нафтогазова галузь промисловості. За рахунок компактності датчики цього типу можна розміщувати в важкодоступних місцях, а також використовувати в системах, де критичні габарити перетворювача. У датчику ПД100І застосовується високостабільний сенсор, який вваривают в штуцер із застосуванням лазерного зварювання. Для додаткового захисту від зовнішніх впливів плата перетворювача покривається неполімерізующімся компаундом. Датчики ПД100І моделей 111, 171, 181 приєднуються до системи за допомогою штуцера з різьбленням М20 × 1,5, G1 / 2,
Основні характеристики перетворювача тиску ОВЕН ПД100І (моделі 111, 171, 181)
- Верхня межа вимірюваного тиску (ВПІ): 0,025 ... 4,0 МПа.
- Перевантажувальна здатність: не менше 200% ВПІ.
- Габаритний розмір по висоті: не більше 92 мм.
- Ступінь захисту корпусу та електрораз'ема перетворювача: IP65.
Найменування | значення |
Вихідний сигнал постійного струму | 4 ... 20 мА, 2-провідна схема |
Основна приведена похибка | 0,25 або 0,5% ВПІ |
Діапазон робочих температур вимірюваного середовища | -40 ... + 100 ° С |
Напруга живлення | 12 ... 24 В постійного струму |
опір навантаження | 0 ... 1,0 кОм (в залежності від напруги живлення) |
споживана потужність | не більше 0,8 Вт |
Ступінь захисту корпусу | IP65 |
Стійкість до кліматичних впливів | УХЛ3.1 |
Діапазон робочих температур навколишнього повітря | -40 ... + 80 ° С |
Атмосферний тиск робочий | 66 ... 106,7 кПа |
Середній час напрацювання на відмову | Проте 500 000 ч |
Середній термін служби | 12 років |
Методика повірки | КУВФ.406230.100 МП |
Вага без упаковки / в упаковці | 0,18 кг / 0,3 кг |
Штуцер для підключення тиску | M20 × 1,5 манометричної форми, G1 / 2 манометричної форми, G1 / 4 манометричної форми |
Тип електричного з'єднувача | EN175301-803 форма А |
Габаритний розмір (по висоті) | не більше 92 мм |
перевантажувальна здатність | Проте 200% від ВПИ |
Граничний тиск перевантаження | Проте 400% від ВПИ |
Умови експлуатації
Робочі умови експлуатації: на відкритому повітрі або в приміщеннях без агресивних парів і газів при атмосферному тиску від 84 до 106,7 кПа, з температурою навколишнього повітря в діапазоні від -40 до +80 ° С і відносною вологістю не більше 85%, без конденсації вологи при 35 ° С і більш низьких температурах. Нормальні умови експлуатації: закриті приміщення без агресивних парів і газів з температурою повітря (23 ± 5) ° С і відносною вологістю не більше 80% при атмосферному тиску від 84 до 106,7 кПа.
