Контроль тиску робочого середовища в трубопроводах і промислових системах потребує високої точності. Її можуть забезпечити перетворювачі надлишкового тиску ПД100 — датчики, які допомагають запобігти перевитраті транспортованої рідини, пари або газу, тим самим захищаючи обладнання від аварійних зупинок.
Особливості перетворювачів тиску ПД100

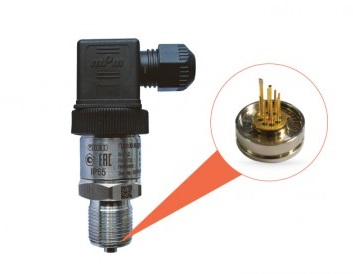

ПД100 належить до приладів для вимірювання та регулювання тиску в замкнених системах. Це компактний пристрій, який складається з корпусу, штуцера, нормувального перетворювача та кабельного вводу.
Основне завдання приладу — безперервно перетворювати тиск вимірюваного середовища в уніфікований сигнал постійного струму від 4 до 20 мА, який надходить до систем автоматизації (ПЛК або реєстраторів). Завдяки продуманій конструкції перетворювач тиску ПД100 швидко та точно реагує на зміни в системі.
Характеристики ПД100
Перетворювач надлишкового тиску ПД100 призначений для вимірювання напору або наддуву вимірюваного середовища вище допустимої норми. Він працює за тензометричним принципом, який реалізується таким чином:
- встановлена всередині мембрана прогинається під дією вимірюваного середовища;
- вимірювальний «міст Вітстона» з тензорезисторів, нанесених на мембрану, змінює величину опору;
- нормувальний перетворювач трансформує розбалансування чутливого елемента у вихідний сигнал із заданою похибкою.
Робоче середовище для датчиків ПД100 — різні рідини, пара та гази, зокрема газові суміші, які не є агресивними до титану та нержавіючої сталі. Залежно від моделі ПД100 похибка вимірювання становить ±0,5 або 1,0%.
Прилад монтується в систему за допомогою штуцера М20х1,5, підключається до джерела постійного струму з напругою 12–36 В і споживає не більше 0,75 ВА. Завдяки невеликій вазі (до 2 кг) його можна встановлювати навіть на тонкі трубопроводи та компактні колектори.
| Вихідний сигнал постійного струму | 4 ... 20 мА |
| Межа допустимої основної похибки вимірювання: | |
| - ПД100-ДІ М-0,5 | ± 0,5% |
| - ПД100-ДІ М-1,0 | ± 1,0% |
| Діапазон робочих температур контрольованого середовища | -40 ... 110 ° С |
| Напруга живлення | 12 ... 36 В постійного струму |
| опір навантаження | 0 ... 1,0 кОм (в залежності від напруги живлення) |
| споживана потужність | не більше 0,75 ВА |
| Стійкість до механічних впливів | група виконання V3 по ГОСТ 12997-84 |
| Ступінь захисту корпусу датчиків тиску | IP65 |
| Стійкість до кліматичних впливів | УХЛ3.1 ** |
| Діапазон робочих температур навколишнього повітря | -40 ... 80 ° С |
| Атмосферний тиск | 66 ... 106,7 кПа |
| Середній час напрацювання на відмову | не менше 100 000 ч |
| Середній термін служби | 12 років |
| Методика повірки | МИ 1997-89 |
| маса | не більше 0,2 кг |
| Штуцер для підключення датчиків тиску (основний варіант) | M20х1,5 (ГОСТ 2405-88, рис. 20) |
| Тип з'єднувача | DIN 43650 |
Переваги та сфери застосування
Перетворювачі ПД100 вирізняються високою надійністю та стабільністю робочих характеристик. У їх виробництві застосовують мінімальну кількість роз’ємних з’єднань, завдяки чому ступінь захисту від пилу та води відповідає IP65. За стійкістю до електромагнітних завад датчик відповідає класу A.
Прилад для вимірювання надлишкового тиску ПД100 встановлюють:
- у теплових пунктах;
- у котельнях;
- на насосних станціях;
- на колекторах;
- на різному обладнанні водопідготовки;
- на лініях фільтрації та розливу робочого середовища;
- в інших системах автоматичного регулювання та керування технологічними процесами.
Перетворювач ПД100 знайшов широке застосування в ЖКГ і різних галузях промисловості, зокрема на вибухонебезпечних виробництвах. Він випускається у спеціалізованих виконаннях для харчової, хімічної галузі, а також для використання з холодильним обладнанням і технікою.
Де купити перетворювач надлишкового тиску ПД100 в Україні?
Компанія ТОВ «Спецавтоматика Україна» пропонує надійні перетворювачі надлишкового тиску ПД100. У каталозі можна придбати прилади ПД100-ДІ М-0,5 і ПД100-ДІ М-1,0 з доставкою в будь-який регіон України. Щоб зробити замовлення, дізнатися ціну або наявність товарів на складі — зв’яжіться зі спеціалістами.
Менеджери нададуть детальну інформацію про промислові датчики вимірювання надлишкового тиску. За потреби вони допоможуть обрати прилад із відповідним класом точності, діапазоном вимірювання, типом вихідного сигналу та іншими параметрами.
