Забезпечує контроль рівня рідких або сипучих матеріалів в резервуарі. Може управляти наповненням, осушенням або підтриманням рівня в опалювальних котлах, водонапірних вежах, зерносховищах і т.п. Прилад випускається в корпусах 2-х типів: настінному Н і щитовому Щ1.
Функціональні можливості САУ-М7Е ОВЕН
- Контроль рівня рідких або сипучих матеріалів за трьома датчикам
- Підключення широкого спекіра датчиків рівня (кондуктометричних, поплавцевих, безконтактних вимикачів і ін.)
- Робота в режимі заповнення або спорожнення резервуара
- Ручний або автоматичний режим керування електроприводом виконавчого механізму (насоса, транспортера, електромагнітного клапана і т. П.)
- Сигналізація про аварійне переповнення або осушення резервуару
- Робота з різними по електропровідності рідинами: водопровідною, забрудненою водою, молоком і харчовими продуктами (слабокислотні, лужними і ін.)
| Номінальна напруга живлення приладу | 220 В частотою 50 Гц |
| Допустимі відхилення напруги живлення від номінального значення | -15 ... + 10% |
| Кількість каналів контролю рівня | 3 |
| типи датчиків | кондуктометрические; активні з вихідними ключами n-p-n-типу; механічні контактні пристрої |
| Джерело живлення активних датчиків: | |
| - напруга джерела живлення | 12 ± 1,2 В |
| - максимальний струм навантаження | 50 мА |
| Кількість вбудованих вихідних реле | 2 |
| Макс. допустимий струм навантаження, комутований контактами вбудованого реле | 8 А при 220 В 50 Гц (cos φ> 0,4) |
| Опір рідини, що викликає спрацьовування каналу контролю | не більше 500 кОм |
| Габаритні розміри і ступінь захисту корпусу: | |
| - настінний Н | 130х105х65 мм, IP44 |
| - щитової Щ1 | 96х96х70 мм, IP54 з боку передньої панелі |
Умови експлуатації
| Температура оточуючого повітря | +5 ... + 50 ° С |
| Атмосферний тиск | 86 ... 106,7 кПа |
| Відносна вологість повітря (при 35 ° С і нижче без конденсації вологи) | не більше 90% |

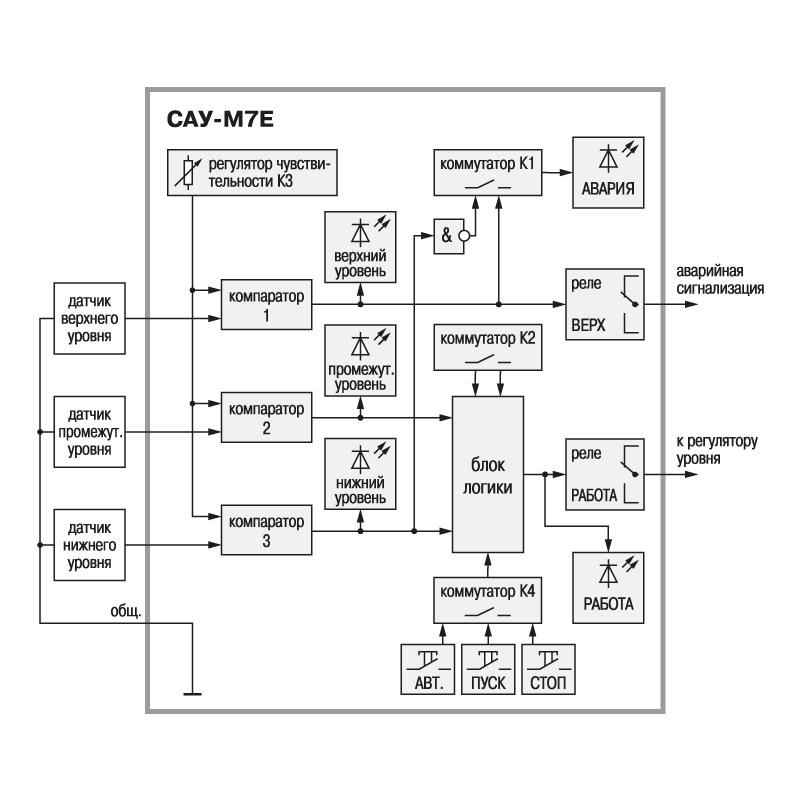

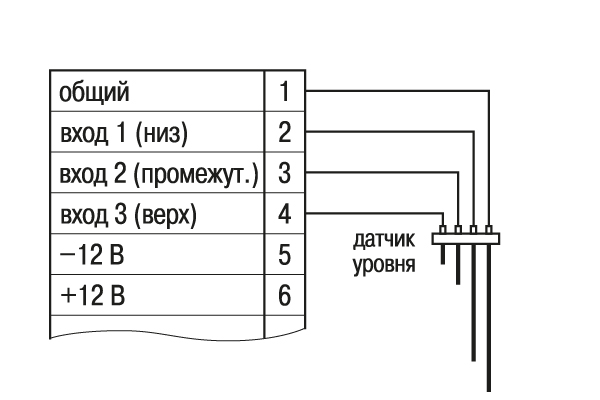

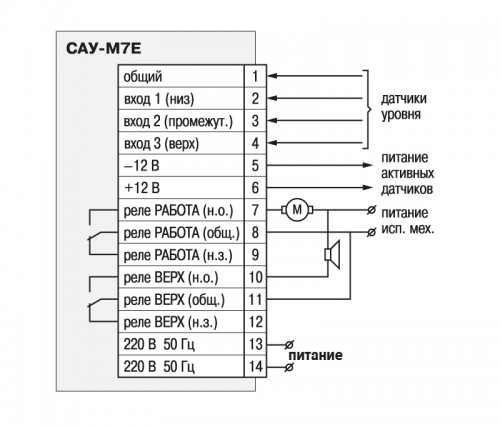

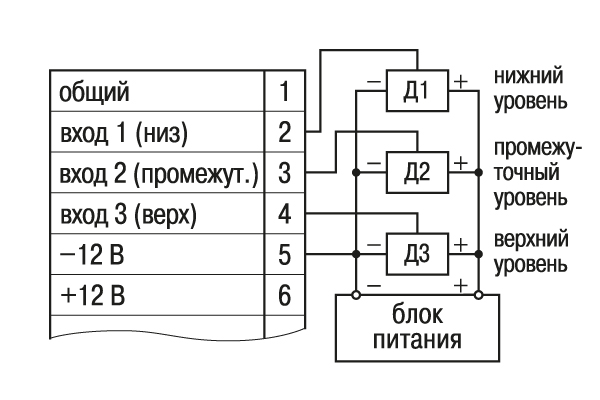

Схеми підключення:
