Термометр манометричний, конденсаційний, що показує та сигналізує ТКП-160Сг-М3

Термометр манометричний, конденсаційний, що показує та сигналізує ТКП-160Сг-М3

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Термометр ТКП призначається для постійного безперервного контролювання і подальшої сигналізації гранично допустимої температури рідини, пара, газу в стаціонарних умовах в промисловій галузі. Такі термометри підрозділяють на дистанційні та місцеві. Місцеві мають жорсткої зв'язком. Термобалон з'єднується з корпусом місцевих термометрів по 2-м виконань: з осьовим розташуванням термобаллона або з радикальним розташуванням термобаллона. Ткп є стійкими до механічних впливів, в тому числі до вібрації. Приблизно раз на рік термометр підлягає перевірці. Зовнішні комутовані ланцюга - 220 Вольт змінного струму і частота 50 Гц або 250 Вольт струму з частотою 60 Гц.
    Термометр має розривної потужністю контактів сигналізує пристрою 50 Вт.Вимірюється тиск - до 1,6 мега паскалів, на прохання замовників можуть виготовлятися балони, які призначаються для тиску до 6,3 мега паскалів. Якщо балон оснащений захисною гільзою, то тиск може досягати 24,5 мега паскалів.

    Термін експлуатації досить тривалий - не менше десяти років, за твердженням виробника.

    Заповнювач Термосистеми - Хладон 22 Метил хлористий Ацетон, толуол.

    Технічні характеристики

    позначення термометра

    Межі вимірювань, ° C

    заповнювач Термосистеми

    Клас точності

    Діаметр термобаллона, мм

    Довжина з'єднувального капіляра, L м

    Довжина занурення термобаллона, мм

    Вид захисної оболонки капіляра

    Маса, не більше, кг

    ТКП-160Сг-М2-УХЛ2

    ТКП-160Сг-М2-Т2

    ТКП-160Сг-М2-ТВ3

    -25 + 75

    0- + 120

    + 100- + 200

    + 200 + 300

    Хладон 22Метіл хлорістийАцетонТолуол

    1,5

    2,5

    12

    16

    0,6; 1,0; 1,6; 2,5;

    4,0; 6,0; 10; 12; 16; 25

    160; 200; 250; 315; 400; 500;

    630; 800; 1000

    Мідна-АПоліетіле-нова-Б

    4,5

    16

    Мідна-А

    Напруга зовнішніх комутованих ланцюгів змінного струму 220 В частотою 50 Гц для виконань УХЛ2 і Т2; 250 В частотою 60 Гц для виконання ТВ3
    Розривне потужність контактів сигналізує пристрою, 50 ВА.
    Тиск вимірюваного середовища до1,6 МПа, на вимогу замовника термобаллон виготовляються на умовний тиск до 6,3 МПа; із захисною гільзою до 24,5 МПа (захисна гільза в комплект поставки не входить, виготовляється по спец. замовлення).
    Середній термін служби, не менше 10 років.

    Принципова електрична схема



      Принципова електрична схема ТКП-160Сг-М2

    К - контакт

    Схема зовнішніх з'єднань

    Схема зовнішніх з'єднань ТКП-160Сг-М2

    Заг. - загальний

    Н - норма

    Габаритні і приєднувальні розміри дистанційного термометра

    Габаритні і приєднувальні розміри дистанційного термометра ТКП-160Сг-М2

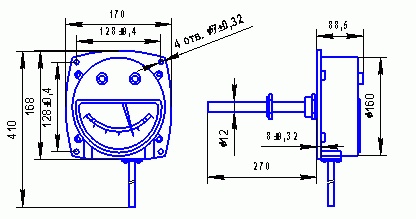

    Габаритні і приєднувальні розміри для місцевого термометра з осьовим розташуванням термобаллона

     Габаритні і приєднувальні розміри термометра з осьовим розташуванням термобаллона ТКП-160Сг-М2

    Габаритні і приєднувальні розміри для місцевого термометра з радіальним розташуванням термобаллона

     Габаритні і приєднувальні розміри термометра з радіальним розташуванням термобаллона
