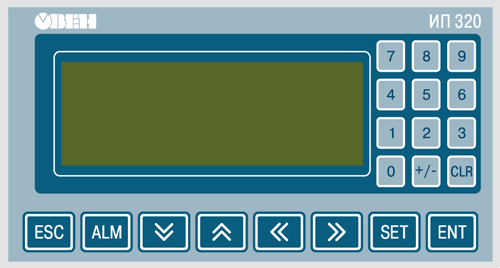

ІП320 Графічна панель оператора

ІП320 Графічна панель оператора

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Основні функції ОВЕН ІП320

    • Робота в мережі RS-485 і RS-232 в режимі Master, Slave
    • Сумісність з контролерами різних фірм-виробників
    • Підтримка універсального протоколу Modbus RTU
    • Монохромний графічний ЖК дисплей з роздільною здатністю 192х64 пікселя і з підсвічуванням
    • Читання і редагування значень параметрів і передача їх в мережу
    • Захист за допомогою пароля від несанкціонованого зміни значень параметрів і переходу на інший екран
    • Напруга живлення - 24 В постійного струму
    • Безкоштовна програма «Конфігуратор ІП320»

    Панель оператора ОВЕН ІП320 випускається в щитовому корпусі 172х94х30 мм, ступінь захисту з боку передньої панелі IP65.


    Рекомендуємо придбати кабель для програмування панелі ОВЕН ІП320 « Кабель ІП320 »



    Технічні характеристики

    Напруга живлення 20 ... 28 В постійного струму
    споживана потужність не більше 4 Вт
    Пам'ять програм, КБ 128
    Максимальне число регістрів в програмі 160
    інтерфейси зв'язку RS-232, RS-485
    Швидкості роботи інтерфейсів 2400, 4800, 9600, 19200, +38400,115200 біт / с
    Універсальний протокол обміну Modbus RTU
    конструктивне виконання корпус щитового кріплення
    Ступінь захисту корпусу IP65 (з боку передньої панелі)
    Тип дисплея, діагональ графічний монохромний ЖК з підсвічуванням, 3.7 "
    роздільна здатність дисплея 192х64 точки
    Розміри дисплея, ДхШ 100х35 мм
    кількість кнопок 20
    Габаритні розміри, ДхШхГ 172x94x30 мм
    маса не більше 0,5 кг

    Умови експлуатації

    Температура оточуючого повітря від 0 до +50 ° С
    Відносна вологість повітря (при +25 ° С і нижче без конденсації вологи) не більше 80%
    Атмосферний тиск 86 ... 106,7 кПа

    Інтерфейси RS-485, RS-232

    В панелі оператора ІП320 встановлені модулі двох інтерфейсів: RS-485 і RS-232.



    Інтерфейс RS-485  дозволяє:

    • отримувати з мережі значення будь-яких параметрів;
    • передавати в мережу значення редагованих параметрів.



    По інтерфейсу RS-232  можна:

    • програмувати панель на ПК (програма-конфігуратор поставляється  безкоштовно );
    • отримувати інформацію від різного устаткування (наприклад, ОВЕН ПЛК або програмованого контролера іншого виробника).

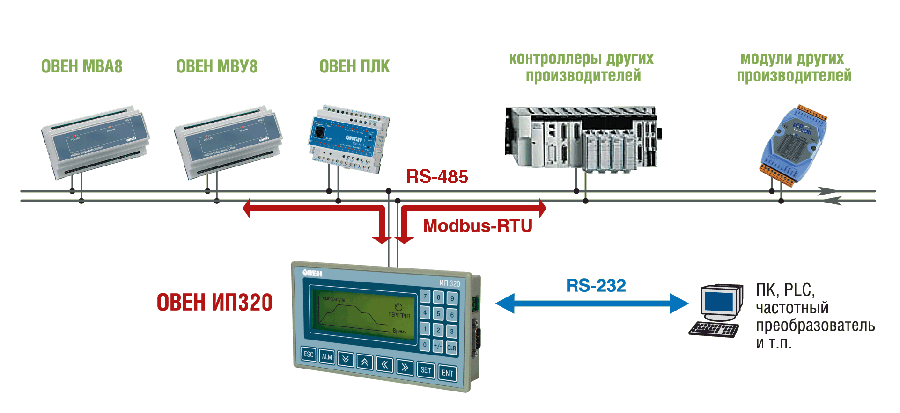

    Підключення ІП320 до ПК або контролера проводиться безпосередньо (без використання адаптера) за допомогою кабелю ОВЕН КС4. Панель оператора ІП320 працює в режимі «майстра» мережі або «підлеглого» по портам RS-485 і RS-232. Одночасно можна користуватися тільки по одному з інтерфейсів!

    Підтримка універсального протоколу Modbus

    Мережевий обмін даними з ІП320 здійснюється по протоколу Modbus RTU. Підтримка поширеного протоколу Modbus дозволяє ІП320 працювати в одній мережі з контролерами і модулями як фірми ОВЕН, так і інших виробників.





    На екрані рідкокристалічного дисплея 3.7 "можуть відображатися російські і англійські символи, піктограми (індикатор, перемикач екранів і т.п.) і будь-які графічні зображення. Дисплей монохромний, має фонову підсвічування. Панель може відображати велику кількість призначених для користувача екранів.



    функції кнопок

    ip320_int9ip320_int10 Користувач може послідовно перемикати екрани або викликати потрібний екран функціональною кнопкою.
    ip320_int1 Незалежно від поточного статусу дисплея, натискання цієї кнопки повертає його до початкового екрану. Як правило, початковим екраном користувач призначає або головне меню проекту, або найбільш часто використовуваний екран проекту.
    ip320_int2 При натисканні цієї кнопки викликається «Список тривог» (перелік нештатних ситуацій).
    ip320_int3 Кнопка служить для запуску процедури редагування значень параметрів, а також для переходу між елементами редагування в області поточного екрану.
    ip320_int4 Записує змінене значення поточного параметра і включає режим редагування наступного параметра. Після редагування останнього параметра поточного екрану завершує процедуру редагування.



    Кнопки редагування значень параметрів

    ip320_int5...ip320_int6 Набирається числове значення параметра.
    ip320_int7 Натискання цієї кнопки задає знак параметра ( «+» або «-»).
    ip320_int8 Очищення області введення редагованого значення.

    Всі 20 кнопок можуть бути також запрограмовані як функціональні. В цьому випадку по їх натискання буде здійснюватися деяка операція (виклик потрібного екрану, зміна значення параметра, управління яким-небудь механізмом і ін.)
