МК110-8Д.4Р. Модуль вводу-виводу дискретних сигналів

МК110-8Д.4Р. Модуль вводу-виводу дискретних сигналів

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:

    Основні особливості модуля введення-виведення дискретних сигналів МК110-8Д.4Р

    • 8 каналів дискретного введення, без ізоляції
    • Типи вхідних сигналів: безпотенційні ( «сухі») контакти, транзисторні ключі npn типу модифікація
    • Частота вимірів: до 1 кГц, мінімальна тривалість імпульсу 0.5 мс
    • Лічильник імпульсів для кожного каналу. = 4 канали дискретного виводу
    • Типи вихідних елементів: Р - е / м реле 4 А ~ 250 В або = 24 В; = Можливість видачі ШІМ-сигналу з будь-якого виходу
    • Напруга харчування *: ~ 220 В і = 24 В (універсальне джерело живлення)

    Додаткова логіка роботи для модулів дискретного вводу-виводу МК110

    При налаштуванні МК110 можливо вибрати режим управління вихідними елементами по командам, які передаються майстром мережі по інтерфейсу RS485, або за сигналами на дискретних входах. В останньому випадку ви можете вибрати одну з наступних логічних функцій:

    • пряма логіка: Значення на виході дорівнює значенню на вході;
    • функція "НЕ": Значення на виході одно інверсному значенню зі входу;
    • функція "І": задається для 2 входів, функція "логічне І";
    • функція "АБО": задається для 2 входів, функція "логічне АБО";
    • один імпульс: при включенні входу (по передньому фронту) на виході імпульс заданої тривалості, тривалість задається в параметрі Tim;
    • ШІМ: при включеному вході на виході ШІМ з періодом THPD і тривалістю імпульсу в параметрі Tim;
    • тригер: задається для 2 входів, логіка відповідає такими формулами:
      • якщо (ВХОД1 = 1) І (ВХОД2 = 0) то ВИХІД = 1;
      • якщо (ВХОД2 = 1) то ВИХІД = 0.



    Крім того, вихід може включитися із заданою затримкою за часом або вимкнутися із заданою затримкою. Вихідний елемент, налаштований на виконання певної логічної функції, перестає сприймати сигнали по інтерфейсу. Однак залишається доступним опитування стану входів і виходів.



    Відомості про апарат МК110-220.8Д.4Р

    Найменування значення
    Напруга харчування  МК110-224.8Д.4Р 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц ілі20 ... 375 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, ВА, не більше 6
    Кількість дискретних вихідних елементів 4
    Параметри дискретних виходів (електромагнітних реле) 4 А при напрузі не більше 250 В 50 Гц і cos φ> 0,4 ​​або 4 А при постійній напрузі не більше 24 В
    Кількість дискретних входів 8
    Інтерфейс зв'язку з комп'ютером RS-485
    Максимальна швидкість обміну по інтерфейсу RS-485, б / с 115200
    Протокол зв'язку, який використовується для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу IP20
    Габаритні розміри приладу, мм 63х110х73
    Маса приладу, кг, не більше 0,5
    Середній термін служби, років 8

    Параметри дискретних входів

    Найменування параметру Дискретний вхід (Д)
    Гальванічна розв'язка дискретних входів -
    Електрична міцність ізоляції дискретних входів, В -
    Максимальна частота сигналу, що подається на дискретний вхід, кГц 1
    Мінімальна тривалість імпульсу, сприйманого дискретним входом, мс 0.5 (шпаруватість 2 для частоти 1 кГц)
    Напруга живлення дискретних входів, В -
    Максимальний вхідний струм дискретного входу, мА, не більше 7
    Струм «логічної одиниці», мА, не менше -
    Струм «логічного нуля», мА, не більше -
    Опір контакту (ключа) і сполучних проводів, що підключаються до дискретного входу, Ом, не більше 100
    Тип датчика дискретного входу Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо.). Датчики, які мають на виході транзисторний ключ npn- типу (відкритий колектор).

    Умови експлуатації приладу

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 10 до +55 ° С;
    • верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 86 до 106,7 кПа.



    По стійкості до кліматичних впливів при експлуатації прилад відповідає групі виконання В4 по ГОСТ 12997-84. За стійкістю до впливу атмосферного тиску прилад відноситься до групи Р1 по ГОСТ 12997-84. За стійкістю до механічних впливів при експлуатації прилад відповідає групі виконання N1 по ГОСТ 12997-84.

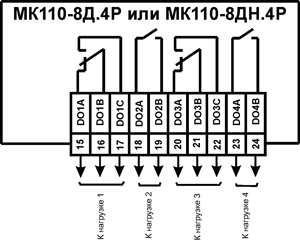

    Схема підключення до ВЕ типу електромагнітне реле

    Схема підключення до ВЕ типу електромагнітне реле

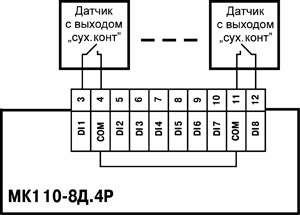

    Схема підключення до МК110-8Д.4Р дискретних датчиків з виходом типу «сухий контакт»

    Схема підключення до МК110-8Д.4Р дискретних датчиків з виходом типу «сухий контакт»

    Електрична принципова схема входу МК110-8Д.4Р (схема інших входів ідентична наведеної)

    Електрична принципова схема входу МК110-8Д.4Р (схема інших входів ідентична наведеної)
